无源晶振本身不输出固定的逻辑电平，需要依靠MCU、SoC或专用振荡器内部的驱动电路工作。最终输出的时钟电平主要由供电电压、振荡器结构、驱动能力以及晶体参数共同决定。与此同时，晶体的驱动功率和晶片切割方式又会进一步影响频率稳定性、功耗和长期可靠性。

无源晶振不直接输出逻辑电平

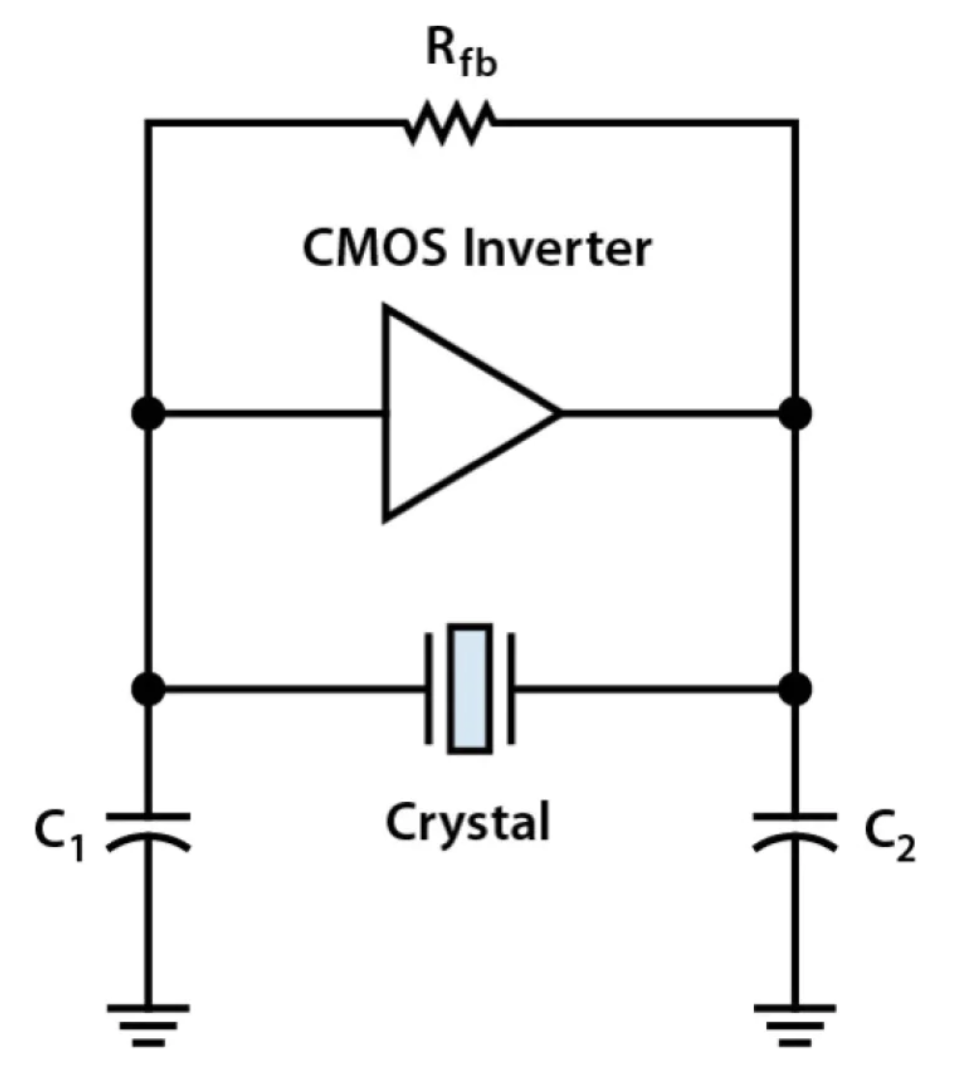

无源晶振本质上是一个石英谐振器件，不包含独立的振荡放大和输出缓冲电路，因此不能像有源晶振一样直接输出CMOS、LVDS等标准逻辑信号。在MCU应用中，无源晶振通常与芯片内部的Pierce振荡电路配合工作。反相放大器、晶体以及负载电容共同构成反馈回路，当回路满足振荡条件后，MCU内部才会形成稳定的时钟信号。因此，同一颗晶振连接到不同MCU上，实际波形幅度可能完全不同。

例如：

- 5V系统 → 输出约0~5V CMOS方波

- 3.3V系统 → 输出0~3.3V摆幅

- 1.8V系统 → 更低电压摆幅

- RTC低功耗模式 → 低摆幅近似正弦信号

电平背后的关键参数：驱动功率

在无源晶振选型中，相比单纯关注电压，更重要的参数之一是驱动功率（Drive Level）。驱动功率通常以μW表示，它反映振荡电路向石英晶体提供的能量。电压摆幅越大，并不意味着晶振一定越稳定；如果驱动功率超过晶体推荐范围，反而可能引起频率变化和长期可靠性下降。驱动过高可能导致晶体内部机械振幅增大，并进一步产生局部温升、机械应力和频率偏移。这种频率随驱动功率变化的现象通常称为驱动电平依赖性（DLD，Drive Level Dependence）。

在设计无源晶振电路时，应该关注的是：

供电电压 → 振荡器驱动能力 → 晶体实际驱动功率 → 频率稳定性

DLD2是什么？

对于晶体测试，还可以通过DLD2评价不同激励功率下谐振特性的变化：

DLD2 = MaxR − MinR

其中MaxR和MinR分别代表规定激励功率范围内测得的最大、最小谐振电阻。DLD2越小，说明晶体在不同驱动条件下的参数变化越小，更有利于保持稳定的振荡特性。

晶片切割决定晶体如何响应驱动

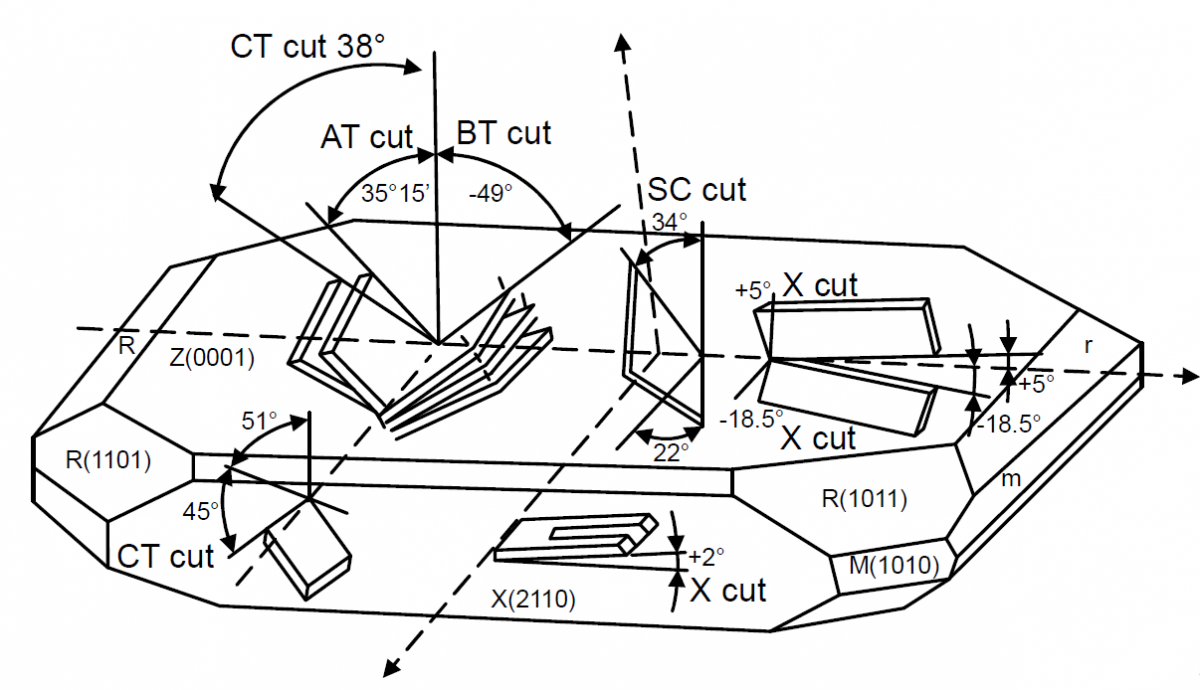

如果说驱动功率决定“给晶体多少能量”，那么晶片切割方式则决定这些能量以什么机械振动模式被转换和储存。石英具有明显的各向异性，不同的切割角度和结构会形成不同的振动模式，并直接影响晶体的温度特性、驱动能力、应力敏感性和频率稳定性。

常见的无源晶振可以简单分为音叉晶体和AT切晶体两大类。

32.768kHz音叉晶振：低功耗但对驱动更敏感

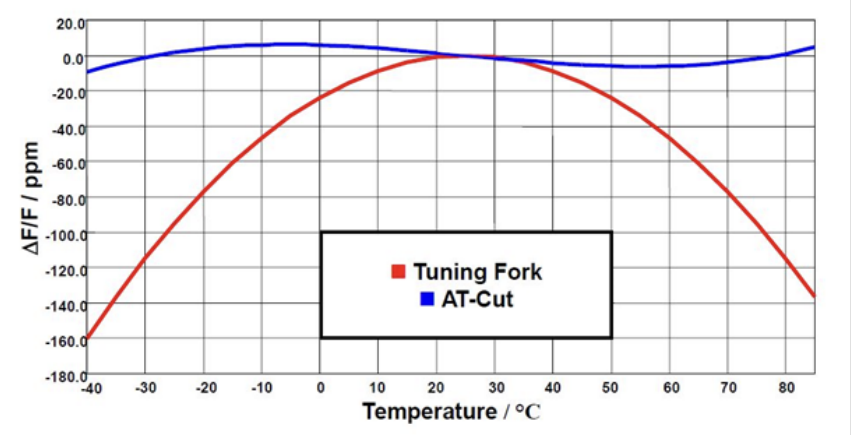

32.768kHz晶振通常采用音叉型结构，主要通过弯曲振动工作。它的优势是频率低、功耗极低，非常适合RTC、电子表、低功耗MCU等应用。但由于音叉晶体的机械结构较为柔性，其允许的驱动功率通常非常低，对过驱动更加敏感。如果实际驱动功率过高，可能出现频率偏移、短期稳定性下降以及长期老化加速等问题。32.768kHz晶振的典型温度特性还呈现近似负二次曲线，因此通常在25℃附近频率最稳定，温度偏离这一点后频率误差逐渐增大。

MHz级晶振：AT切应用广泛

MHz级无源晶振大量采用AT切石英晶片，其主要振动模式为厚度剪切振动。与32.768kHz音叉晶体相比，AT切晶体通常能够承受更高的驱动功率，因此广泛应用于：MCU和MPU主时钟、通信设备、工业控制、汽车电子、网络设备、消费电子。AT切晶体具有较成熟的制造工艺和较好的宽温性能，但它同样存在驱动电平依赖性。当驱动功率过高时，仍可能出现频率随振幅变化的现象。在快速温度变化的应用中，还需要注意热过冲等动态频率变化问题。

为什么同一颗晶振在不同MCU上表现不同？

即使晶振的频率、封装和标称参数完全相同，换到另一颗MCU后，仍可能出现起振时间、频率偏差、功耗甚至稳定性不同的情况。原因通常来自MCU内部振荡电路的差异，包括负阻抗、驱动能力、内部电容、输入输出阻抗以及推荐负载电容等。无源晶振并不是一个完全独立工作的元器件，而是与MCU内部振荡电路共同构成一个完整的振荡系统。

电平、驱动功率与晶片切割之间是什么关系？

供电电压决定电路可以提供怎样的电压摆幅；

振荡电路决定实际驱动条件；

晶片切割决定晶体对这些驱动能量的响应方式。

即使两个系统拥有相同的3.3V供电，它们对同一颗晶振产生的实际驱动功率也可能不同。例如，同样的振荡幅度，在32.768kHz音叉晶体上，可能已经接近其推荐驱动范围；而在某些MHz级AT切晶体上，则可能仍处于正常范围。不能仅通过电压判断晶振是否过驱动，最终还是要结合晶体的Drive Level规格和实际振荡电路进行评估。

无源晶振选型应该关注哪些参数？

1、需要确认MCU或时钟芯片的推荐晶体频率、负载电容和ESR范围；

2、评估振荡器的负阻抗和驱动能力，确保晶体能够可靠起振，同时避免过驱动。

32.768kHz RTC等低功耗应用：关注低驱动功率、低ESR和温度特性；

MHz级MCU主时钟：考虑ESR、CL、驱动功率、频率稳定度和工作温度范围。

如果产品需要在工业、汽车或户外环境长期运行，还应通过高低温、温度循环和老化测试验证晶体在实际电路中的表现。

KOAN晶振

供电电压、振荡电路、负载电容、ESR、驱动功率以及晶片切割方式，都会共同决定晶振最终的时钟性能。KOAN晶振提供无源晶振、有源晶振等多种时钟产品，并覆盖32.768kHz音叉晶振及MHz级AT切晶体等不同应用。针对具体MCU和应用环境，KOAN可结合频率、ESR、负载电容、驱动功率及工作温度等参数，为客户提供更匹配的晶振选型与技术支持，帮助设计人员在保证起振可靠性的同时兼顾频率稳定性、功耗和长期可靠性。
