晶体的金属外壳并不是必须接地，是否接地主要取决于晶体封装结构、产品规格书要求以及实际电磁环境。对于无源晶体，金属外壳接地主要用于增强屏蔽、降低EMI干扰和改善EMC性能，本身并不是晶体正常起振的必要条件；对于有源晶振，应按照规格书正确连接VDD、GND和输出端。对于32.768kHz RTC晶体、汽车电子、工业控制及高EMC要求设备，合理的外壳接地配合良好的PCB布局，可以进一步提高晶振电路的抗干扰能力和工作稳定性。

为什么晶体金属外壳需要考虑接地？

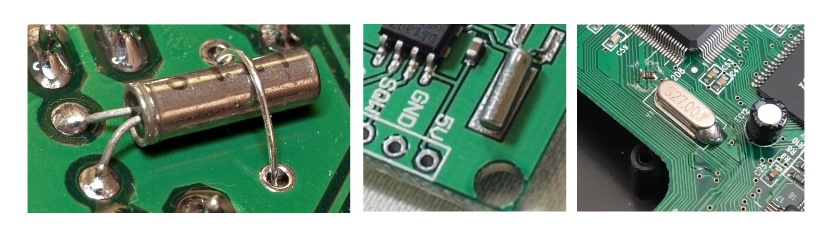

晶体振荡回路通常属于高阻抗、低驱动功率、高Q值电路，尤其是无源晶体，本身并不能主动产生时钟信号，而是依赖MCU、RTC等芯片内部的振荡电路工作。在实际电路中，晶振周围可能存在大量噪声源，例如DC-DC开关电源、MCU高速时钟、LCD驱动线路、Wi-Fi和蓝牙射频模块，以及USB、以太网等高速接口。这些信号产生的电磁场可能通过空间耦合、PCB走线以及寄生电容进入晶振振荡回路。当干扰较强时，可能表现为频率漂移、起振时间变长、振荡不稳定，严重时甚至可能出现停振。对于带有金属外壳的晶体，合理地将外壳连接到地，可以使金属外壳起到一定的电场屏蔽作用，将部分外部干扰引导至地，从而降低噪声耦合。

无源晶体的金属外壳需要接地吗？

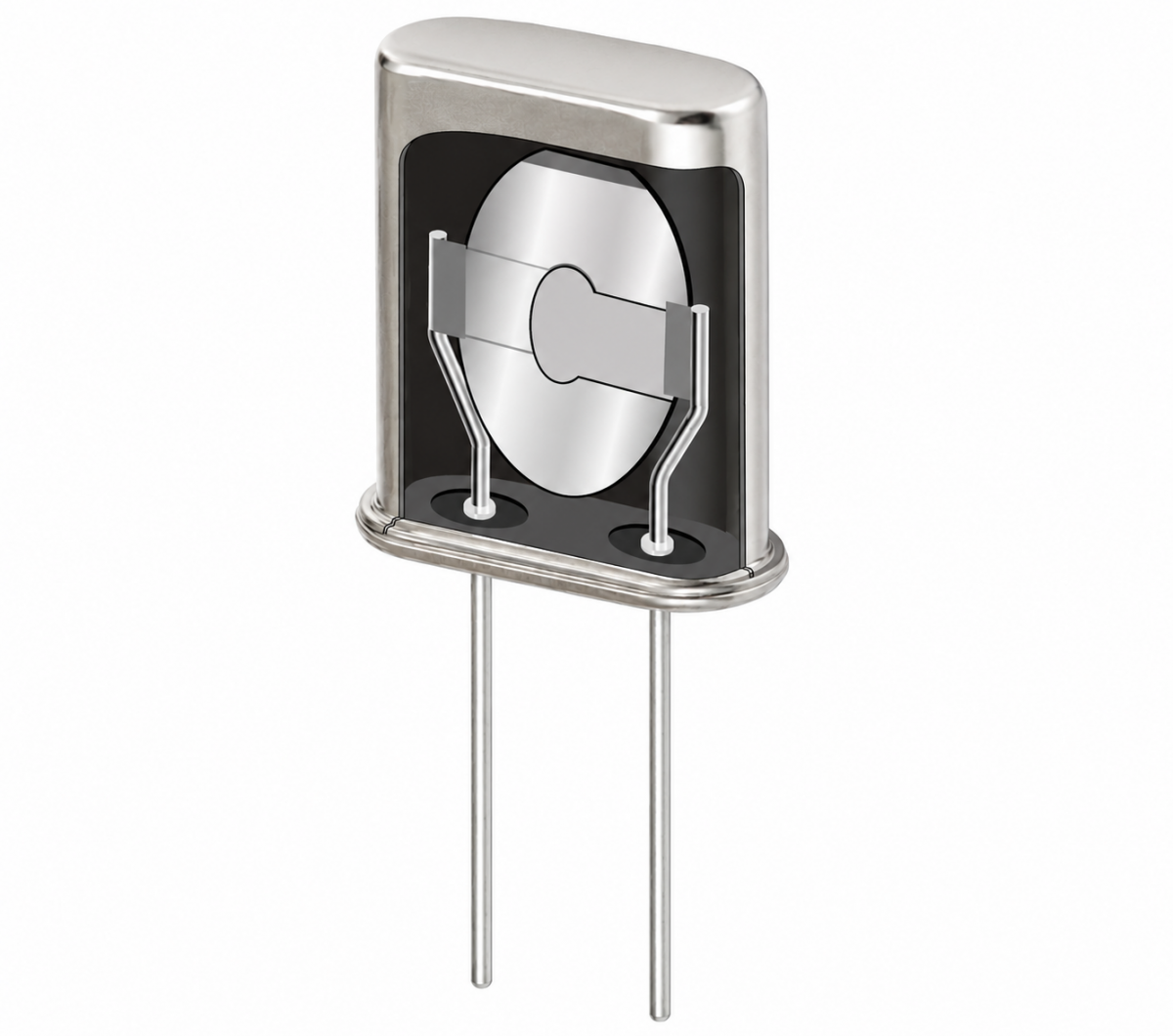

对于无源晶体来说，通常不是必须接地。以常见的两脚圆柱晶体和HC-49S插件晶体为例，两个引脚分别连接晶体内部的电极，金属外壳通常与内部电极绝缘，因此外壳本身并不是振荡回路的一部分。在普通MCU应用中，即使金属外壳没有接地，晶体也通常可以正常起振。

如果产品工作在复杂的电磁环境中，例如工业控制、汽车电子、射频设备或者高EMC要求的产品，可以考虑通过合理的结构设计对晶体外壳进行屏蔽接地。

两脚晶体和HC-49S晶体外壳怎么处理？

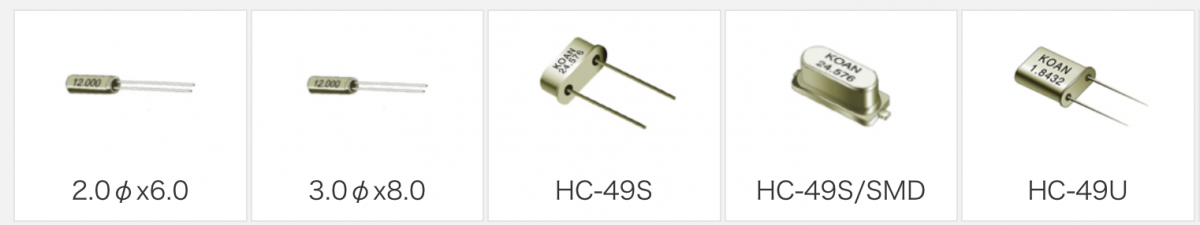

两脚圆柱晶体和HC-49S晶体是比较典型的传统无源晶体封装。由于只有两个电气引脚，金属外壳通常没有独立的GND引脚。因此在普通应用中，外壳可以悬空，不影响晶体正常工作。如果产品对EMC有更高要求，可以通过额外的金属屏蔽结构、接地夹或者其他机械结构实现屏蔽，但具体方案需要结合PCB结构和产品规格进行设计。对于这类晶体，不能简单理解为“金属外壳必须接地”。普通应用重点应该放在晶体频率、负载电容、ESR、驱动能力和PCB布局等参数上。

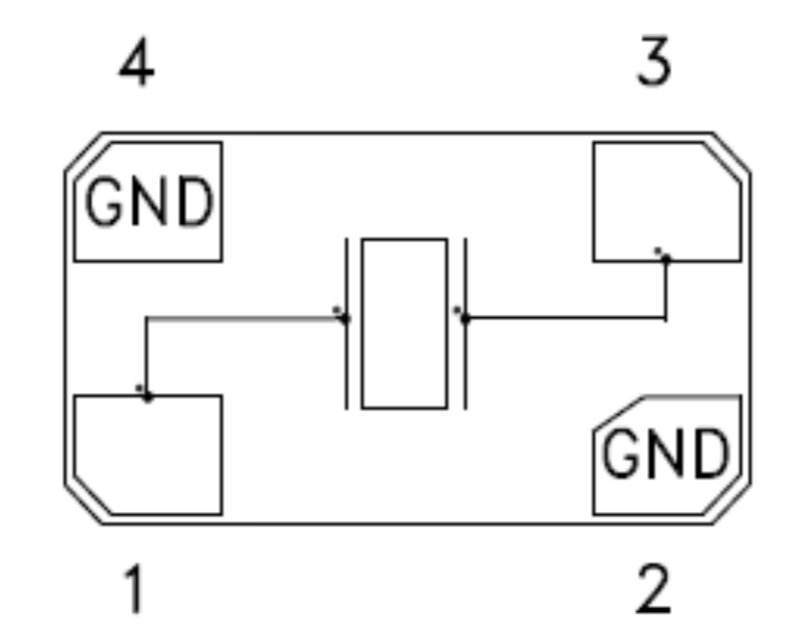

四脚SMD贴片晶体为什么有两个接地焊盘？

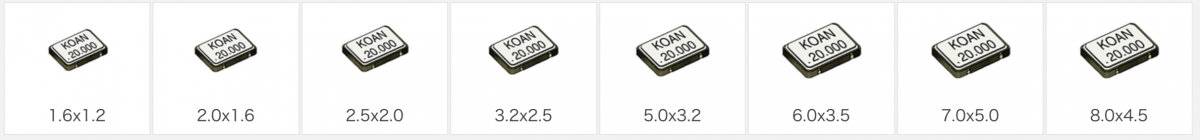

常见的2016、2520、3225、5032等贴片晶体，很多采用四焊盘结构。其中两个焊盘用于连接晶体的两个电气端，另外两个焊盘可能与金属外壳连接，用于机械固定以及屏蔽。

对于四脚无源晶体来说，真正参与振荡的通常仍然是两个电气引脚，其余焊盘可能承担机械固定或外壳接地功能。不同厂家和不同封装的内部结构可能存在差异，因此不能仅根据“四脚封装”直接判断引脚功能，最终应以具体产品规格书中的Pin Definition为准。

有源晶振的外壳需要接地吗？

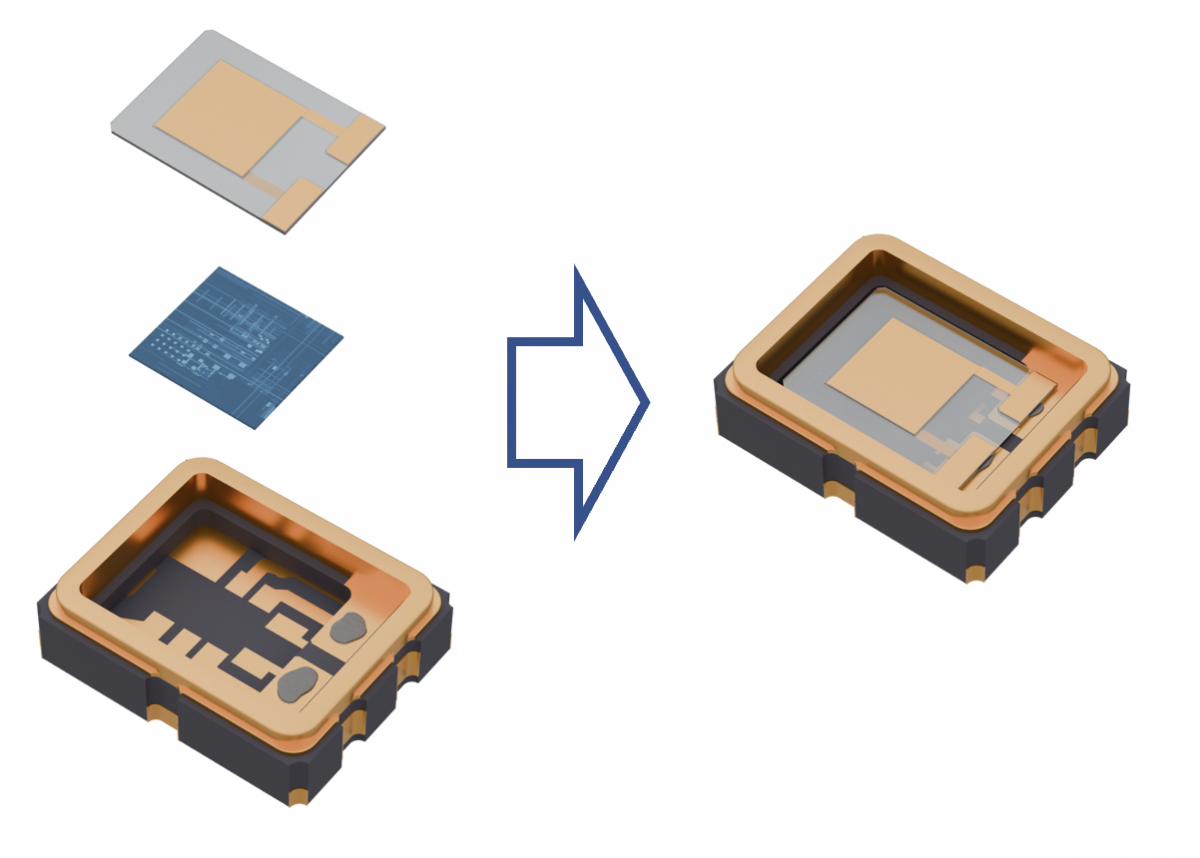

有源晶振与无源晶体的工作方式不同。有源晶振内部已经集成石英晶体、振荡器、放大器、输出缓冲以及相关控制电路，因此它本身能够产生并输出时钟信号。在使用有源晶振时，设计重点通常是正确连接电源、GND、输出以及OE/Standby等控制引脚。

为什么32.768kHz RTC晶体更容易受到干扰？

32.768kHz晶体主要用于RTC实时时钟系统。32.768kHz晶体通常具有较高的ESR，同时振荡电流和驱动功率较低，因此振荡回路的能量非常小，对外围寄生参数和外部干扰更加敏感。在RTC电路中，PCB走线、MCU引脚电容以及焊盘形成的寄生电容，都可能改变实际负载条件。例如原本设计的负载电容为12.5pF，如果PCB实际寄生电容与预估值存在明显差异，就可能导致晶体实际工作频率发生偏移。

对于RTC来说，这种频率偏移最终会表现为时间越走越快或越走越慢。所以，32.768kHz RTC晶体附近应尽量避免高速数字信号、DC-DC电源以及射频线路，同时缩短晶体与RTC芯片之间的连接距离。

晶体外壳接地和PCB布局，哪个更重要？

晶体应尽量靠近MCU或RTC芯片，两个晶体引脚的走线尽可能短，并减少不必要的过孔和绕线。同时，应避免高速数字信号从晶振附近经过，尤其不要让高频时钟、DDR、USB、高速差分信号以及DC-DC开关节点紧邻晶振区域。对于高EMC要求产品，可以根据实际情况在晶振周围设计接地保护区域，使晶振与周围高速干扰信号之间形成更好的隔离。

接地保护环并不是越大越好，也不是所有晶振都适合采用完全包围式接地设计。如果接地铜皮与晶振信号走线距离过近，反而可能增加寄生电容，改变晶体的实际负载条件。因此，EMC设计需要在屏蔽效果和寄生参数之间取得平衡。

晶体金属外壳接地会不会影响频率？

正常合理的设计下，外壳接地主要影响的是电磁屏蔽环境，并不会直接改变晶体的固有频率。如果接地结构距离晶体信号引脚非常近，或者大面积铜皮改变了晶振周围的寄生电容，就可能间接影响振荡回路。对于32.768kHz晶体以及高稳定度晶体，几pF甚至更小的寄生参数变化都可能产生可测量的频率偏差。

晶体外壳接地的正确思路

实际设计时，可以把晶体外壳接地理解成一种辅助性的EMC措施。普通消费电子产品中，如果晶体工作稳定、EMC测试没有问题，金属外壳通常不需要额外处理。如果产品处于强干扰环境，或者存在晶振频率漂移、起振异常、RTC走时偏差等问题，则需要进一步检查PCB布局、负载电容、寄生参数和电源噪声，而不能只通过给晶体外壳接地来解决。对于四脚贴片晶体，应首先确认具体型号的引脚定义；对于有源晶振，应按照规格书连接电源、GND和输出；对于32.768kHz RTC晶体，则应特别关注PCB布局和寄生电容。

常见问题 FAQ

晶体金属外壳一定要接地吗？

不一定。金属外壳接地主要用于屏蔽和改善EMC性能，并不是无源晶体正常振荡的必要条件。是否接地应根据封装结构、规格书和实际应用环境判断。

两脚晶体的外壳不接地会不会不起振？

通常不会。晶体是否能够正常起振主要取决于振荡器负阻裕量、ESR、负载电容、驱动条件和PCB布局等因素，而不是金属外壳是否接地。

四脚贴片晶体为什么有两个焊盘接地？

很多四脚贴片晶体中，两个焊盘用于晶体电气连接，另外两个可能连接金属外壳，用于机械固定和EMC屏蔽。但不同产品结构可能不同，应以具体规格书为准。

32.768kHz晶体为什么特别容易受到干扰？

因为32.768kHz RTC晶体通常ESR较高、驱动功率较低、振荡电流较小，同时对负载和寄生电容变化比较敏感，因此对PCB布局和外部干扰更加敏感。

给晶体外壳接地就能解决频率偏差吗？

不能。频率偏差首先应该检查晶体本身的频率精度、负载电容、PCB寄生电容、温度、电源以及振荡器工作条件。外壳接地主要解决的是EMI/EMC方面的问题。
