32.768kHz晶振几乎出现在所有需要计时功能的电子产品中，例如电子手表、智能手环、物联网设备、工业控制器以及各种采用RTC（Real-Time Clock，实时时钟）的系统。这类晶振通常被称为 Tuning Fork Crystal（音叉晶振）。为什么32.768kHz晶振大多采用音叉形结构？它与常见的AT切高频晶振有什么区别？为什么RTC晶振的频率会随着温度变化而漂移？

什么是音叉晶振？

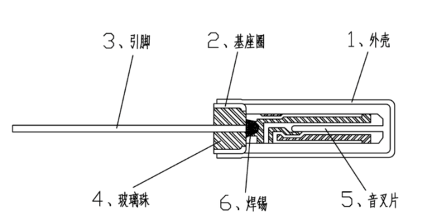

音叉晶振是石英晶体谐振器的一种结构形式，也是RTC时钟最常用的晶体类型。它的石英晶片加工成类似音叉的形状，两条细长的晶臂在工作时产生弯曲振动，因此被称为音叉晶振。

由于这种结构能够在较低频率下稳定振荡，因此特别适合32.768kHz这一标准RTC频率。同时，它具有驱动功率低、功耗小、长期稳定性好的特点，非常适合电池供电设备长期运行。

为什么RTC都使用32.768kHz？

32.768kHz并不是一个随机选择的频率，而是因为它等于 2¹⁵ Hz（32768 = 2¹⁵）。电子电路只需经过15级二分频，就可以得到1Hz的秒脉冲，因此能够大幅简化RTC计时电路设计，同时降低系统功耗。正因如此，32.768kHz已经成为实时时钟应用的行业标准。

音叉晶振有哪些特点？

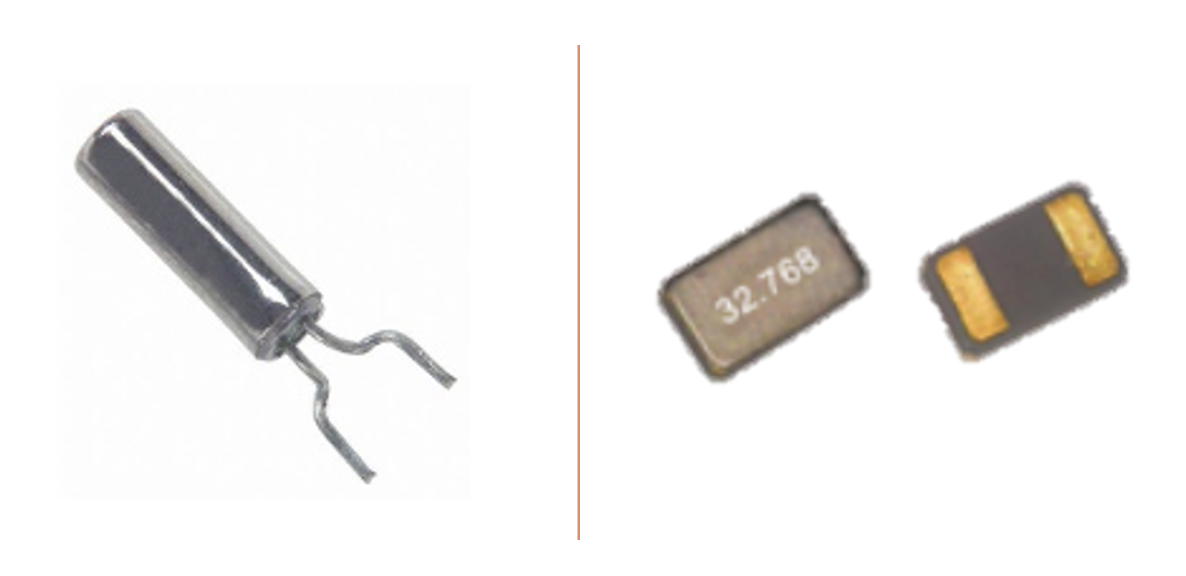

相比常见的高频AT切晶振，音叉晶振最大的特点是工作频率低、功耗极低。典型驱动功率通常只有0.1μW左右，非常适合纽扣电池供电产品。因此，在智能手表、电子钟表、无线传感器、智能电表和各种低功耗物联网设备中，32.768kHz音叉晶振几乎都是标准配置。随着封装技术的发展，音叉晶振也经历了从传统圆柱封装到贴片封装的发展。目前常见的SMD封装包括2012、1610和1210等，更适合小型化电子产品设计。

为什么音叉晶振的温度特性呈抛物线？

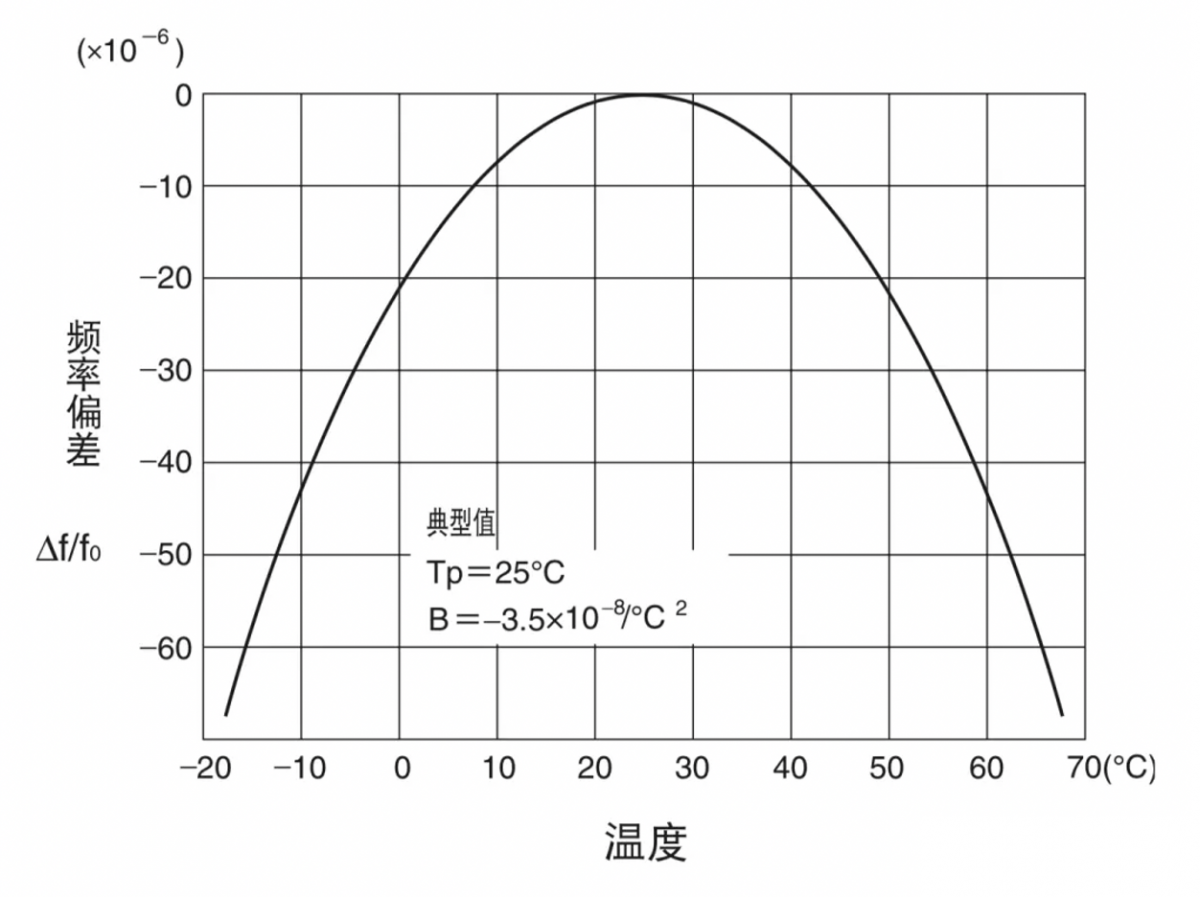

音叉晶振通常采用音叉型石英切割，其频率随温度变化呈现近似二次曲线。当环境温度接近25℃时，晶振频率最接近标称值；无论温度升高还是降低，频率都会逐渐偏离标称值，因此温度特性曲线表现为一个以25℃附近为顶点的抛物线。

工程上通常采用经验公式描述这一变化规律：Δf/f ≈ -0.035 × (T − 25)² ppm。不同产品由于切割角度和制造工艺不同，系数可能略有差异，但总体规律基本一致。这也是为什么RTC晶振在高温和低温环境下，计时误差都会增加。

为什么RTC晶振比高频晶振更容易受到温度影响？

很多工程师发现，同样是石英晶振，32.768kHz晶体似乎比24MHz或40MHz晶体更容易产生频率偏差。这是因为音叉晶振属于低频、高Q值、低驱动功率器件，其振荡能量远低于高频AT切晶振。同时，RTC振荡器通常采用超低功耗设计，信号幅度较低，因此对温度变化、寄生电容以及外部电磁干扰更加敏感。因此，在RTC设计中，除了关注晶振本身的频率精度外，还应合理设计PCB布局，并正确匹配负载电容，以减少环境因素带来的影响。

如何提高RTC晶振的稳定性？

除了选择合适规格的晶振外，合理的硬件设计同样重要。建议将RTC晶振尽量靠近MCU或RTC芯片放置，缩短晶振走线长度，并避免高速数字信号从晶振附近经过。同时，应根据芯片规格书选择匹配的负载电容，并尽量减小PCB寄生电容。

如果产品需要在宽温环境下保持较高计时精度，还可以采用温度补偿RTC方案或选择具有更高稳定性的晶体产品，以进一步降低温度漂移带来的误差。

KOAN晶振

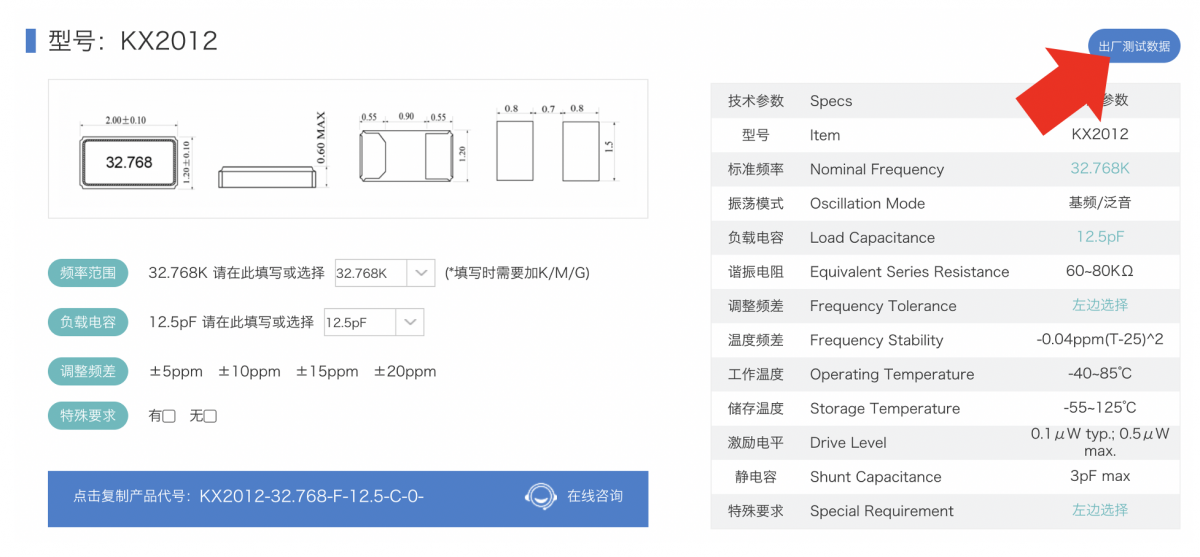

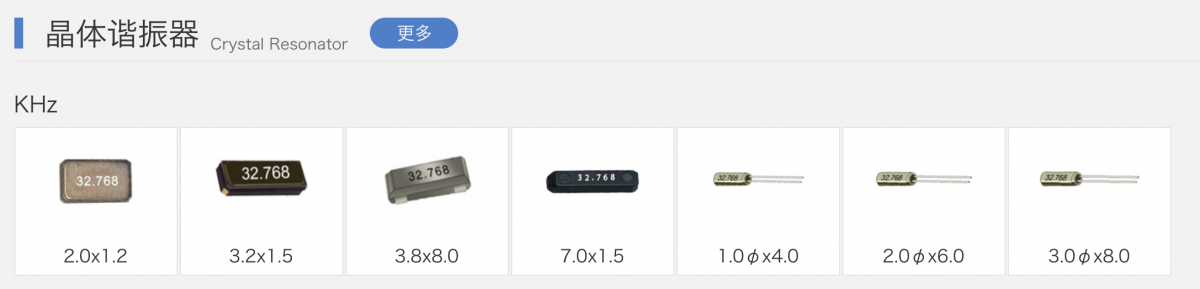

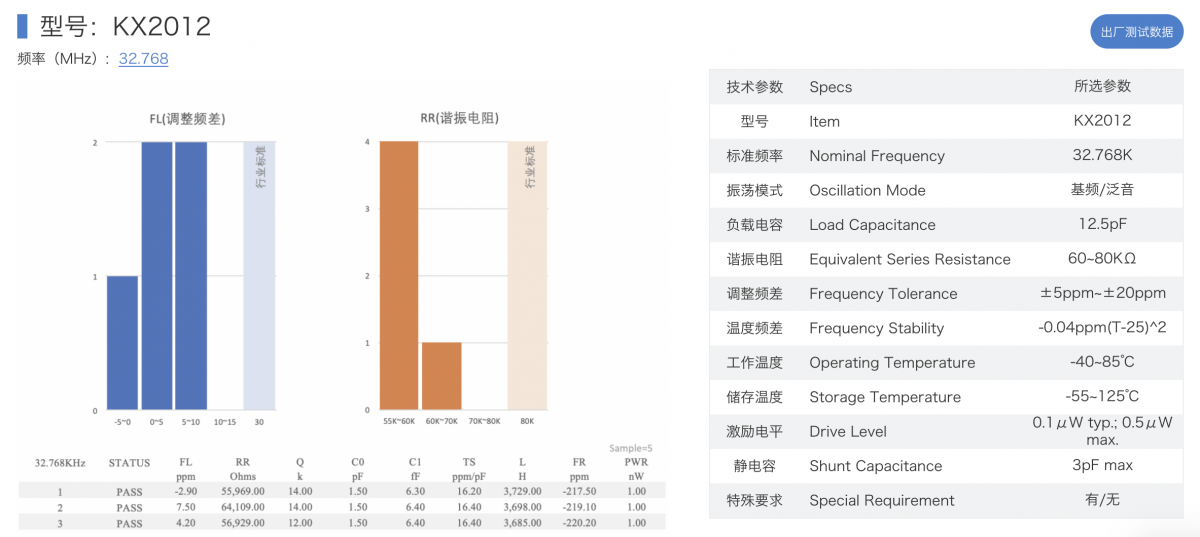

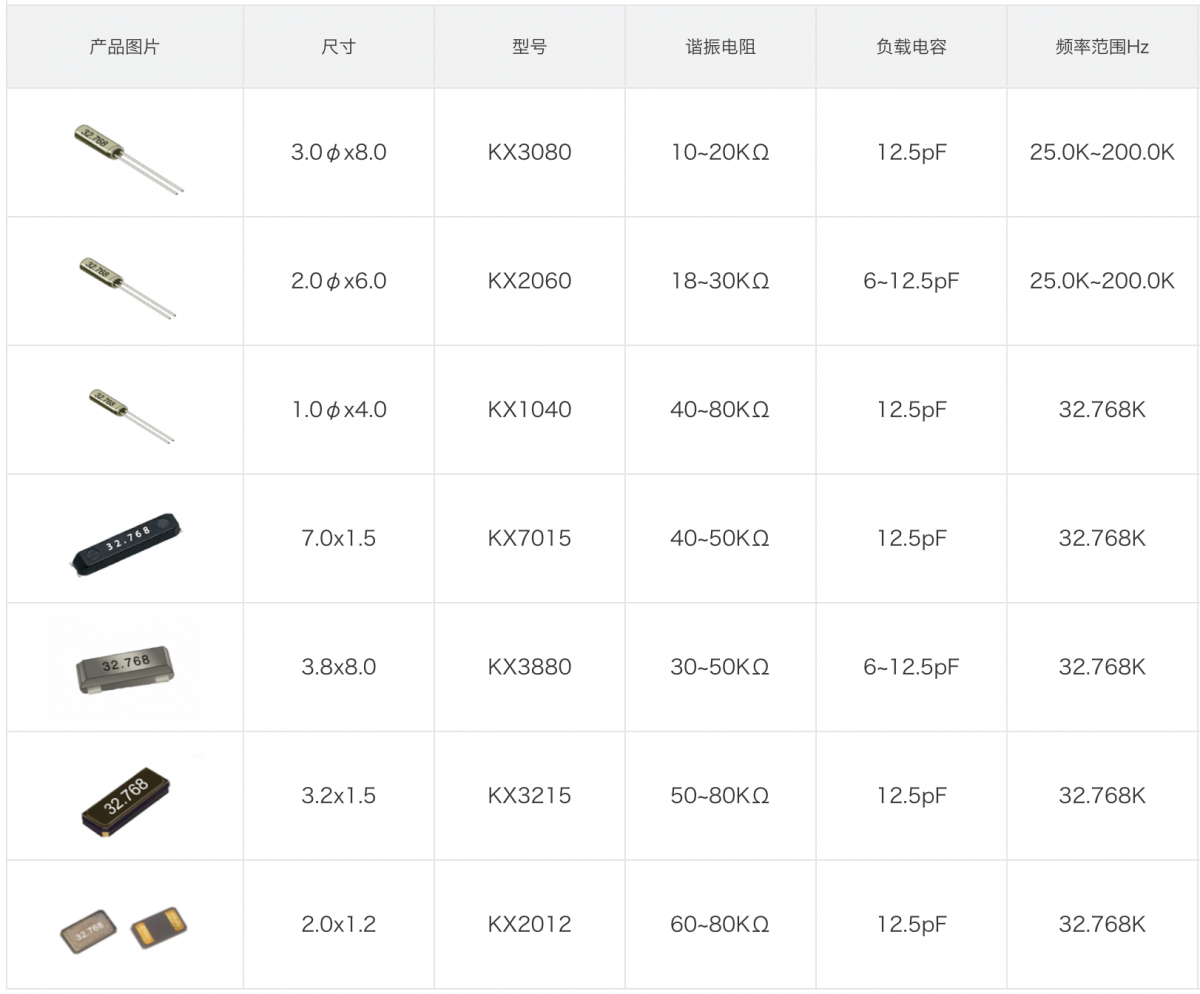

KOAN提供多种32.768kHz RTC晶体及音叉型石英晶体谐振器，涵盖圆柱封装和贴片封装，支持多种负载电容和封装尺寸选择。产品广泛应用于智能穿戴、工业控制、智能电表、物联网设备及消费电子等领域，并经过频率、ESR、温度特性和可靠性等多项测试，为客户提供稳定可靠的RTC时钟解决方案。
