晶体（也叫无源晶振、晶体谐振器）是晶振的核心元件。晶振（也叫有源晶振、时钟振荡器）是在晶体基础上增加振荡电路形成的完整频率器件。两者虽然都用于提供时钟基准，但工作方式、内部结构以及应用场景都有明显区别。

什么是晶体（Crystal）？

石英晶体具有压电效应，在外加电场作用下会发生机械振动，而机械振动又会产生电信号。当外部电路提供适当的激励条件时，石英晶体会在自身固有谐振频率附近稳定振荡，因此成为电子系统中最常见的频率基准元件。由于晶体本身只是一个谐振器，并不能独立输出时钟信号，因此通常需要配合MCU、FPGA、DSP或专用振荡IC组成振荡电路后才能正常工作。石英晶体具有频率稳定度高、功耗低、成本低等优点，因此广泛应用于消费电子、工业控制、汽车电子、医疗设备以及物联网产品。

什么是晶振（Crystal Oscillator）？

晶振是在石英晶体基础上集成振荡电路形成的频率输出器件。除了晶体本身，晶振内部还包含放大器、反馈网络、稳幅电路以及输出驱动电路，因此只需接入电源即可直接输出稳定的时钟信号，用户不需要设计振荡电路。根据功能不同，晶振可分为多种类型，例如：

时钟振荡器（XO）

温补晶振（TCXO）

压控晶振（VCXO）

恒温晶振（OCXO）

差分输出晶振（LVDS、LVPECL、HCSL）

相比无源晶体，有源晶振能够提供更好的频率稳定度、更强的驱动能力以及更高的一致性，因此广泛应用于高速通信、服务器、5G设备、雷达、卫星导航、测试测量等领域。

有源晶振与无源晶振有什么区别？

无源晶振（Crystal Resonator）：无源晶振内部只有石英晶体，不包含振荡芯片。它需要依靠外部振荡IC或MCU内部振荡电路提供激励，并合理匹配负载电容、激励功率及负阻，才能稳定起振。由于没有内部驱动电路，因此具有成本低、功耗低、尺寸小等特点，非常适合大批量消费电子产品。无源晶振的性能会受到PCB布局、匹配电容、驱动能力以及外围电路设计的影响，因此对电路设计要求较高。

有源晶振（Crystal Oscillator）：有源晶振内部已经集成振荡电路和输出驱动器。用户无需设计振荡回路，只需提供工作电压即可输出标准时钟信号，大幅降低了电路设计难度。相比无源晶振，有源晶振具有以下优势：

起振速度快

驱动能力强

输出波形稳定

不容易受到外围电路影响

频率一致性更好

更容易满足高速数字系统设计要求

在高速CPU、FPGA、交换机、服务器、通信设备等高速系统中，有源晶振应用更加广泛。

如何选择晶体还是晶振？

如果产品已经具备振荡电路，希望降低成本、减少功耗，并且具备一定的硬件设计能力，无源晶体通常是更经济的方案。如果系统对频率稳定度要求较高，希望简化设计流程、提高可靠性，或者应用于高速数字系统，则更适合选择有源晶振。对于温度变化较大的工业环境，可选择温补晶振（TCXO）；对于需要频率微调的锁相环系统，可选择压控晶振（VCXO）；对于超高稳定度应用，则可采用恒温晶振（OCXO）。

晶体与晶振如何选型？

选型时除了确定器件类型，还应重点关注以下参数：

标称频率应满足系统时钟需求

频率稳定度、公差及总频差，以保证长期运行精度。

另外，无源晶体需要确认负载电容（CL）、谐振阻抗（ESR）、激励功率（Drive Level）以及起振条件是否与系统匹配。有源晶振需要关注工作电压、输出方式（CMOS、TTL、LVDS、LVPECL、HCSL等）、相位噪声、抖动、输出负载能力以及工作温度范围。合理匹配这些参数，可以有效提高系统可靠性，并避免不起振、频率偏差、抖动过大等问题。

KOAN晶振频率解决方案

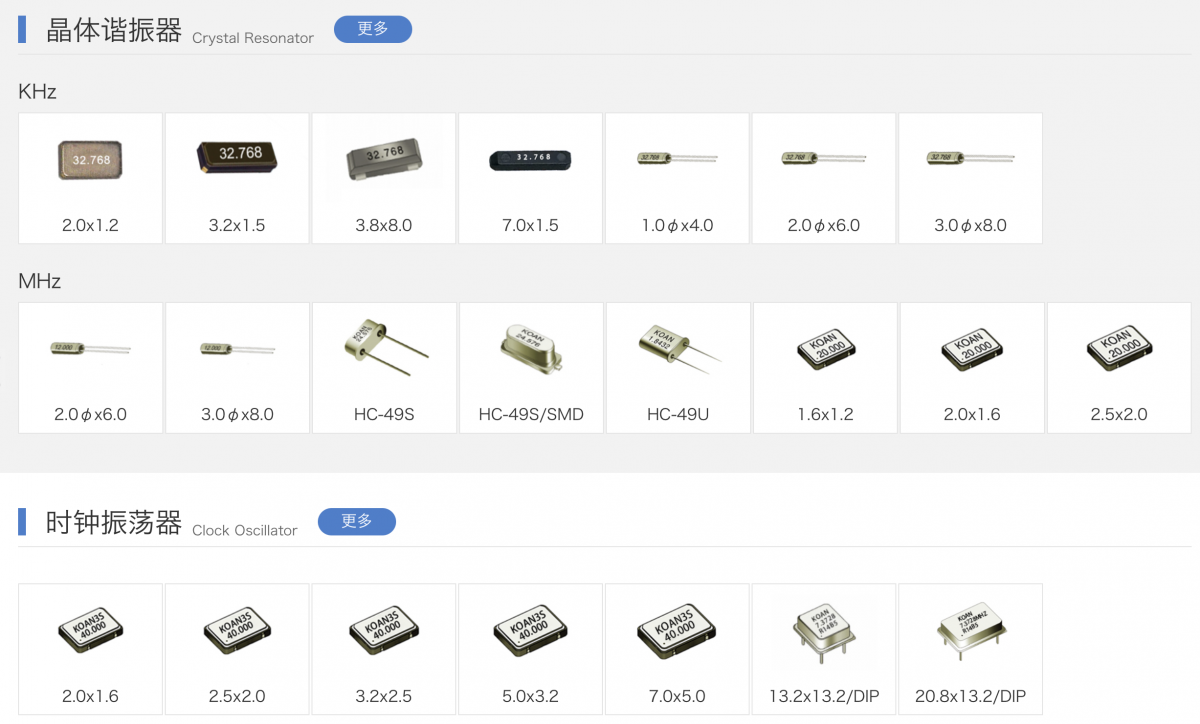

KOAN晶振专注频率器件研发与制造二十余年，可提供丰富的石英晶体及晶体振荡器产品，包括无源晶振、有源晶振、温补晶振（TCXO）、压控晶振（VCXO）、恒温晶振（OCXO）、低抖动晶振及差分输出晶振等系列产品。公司总部配备E5052B相位噪声分析仪、S&A280B晶体振荡器测试系统、S&A250B晶体谐振器测试系统、高低温试验设备及可靠性实验平台，可对频率稳定度、相位噪声、抖动、ESR、负载电容、起振特性等关键参数进行全面检测。针对通信设备、汽车电子、工业控制、服务器、AI计算、消费电子等不同应用场景，KOAN晶振可提供专业的频率器件选型建议及定制化解决方案，帮助客户实现更高性能、更高可靠性的时钟系统设计。
