人形机器人内部集成了AI芯片、MCU、DSP、传感器、伺服驱动器、无线通信和视觉系统等大量电子模块，这些模块都需要稳定的时钟信号才能正常运行。晶振主要负责为芯片和通信电路提供参考时钟，不同模块对频率精度、温度稳定性、相位噪声和抖动的要求不同，因此一台人形机器人中可能同时使用普通晶振、有源晶振、TCXO等不同类型的时钟器件。

随着具身智能、人形机器人和AI技术快速发展，机器人已经从简单的机械执行机构逐渐发展为集感知、计算、决策、运动控制和通信于一体的复杂智能系统。相比传统工业设备，人形机器人内部的电子系统更加复杂，对时钟信号的稳定性和可靠性也提出了更高要求。

人形机器人里面有哪些晶振？

人形机器人并不是只有一个晶振。机器人的中央计算单元通常采用高性能CPU、GPU、NPU或AI SoC，用于处理视觉识别、环境感知、运动规划和人工智能算法。这些芯片需要稳定的参考时钟，并通过内部PLL进一步生成不同频率的系统时钟。在运动控制部分，机器人通常包含多个MCU、DSP或专用运动控制芯片，用于控制电机、减速器和关节执行器。每个关节都可能涉及位置、速度、电流等闭环控制，因此时钟稳定性会影响控制系统的采样和计算时序。人形机器人还需要摄像头、IMU、编码器、毫米波雷达、ToF等传感器。

不同传感器具有自己的时钟需求，有些设备还需要与主控系统进行时间同步。从整机来看，人形机器人的晶振应用可以覆盖AI计算、运动控制、传感器、无线通信、网络通信以及RTC实时时钟等多个部分。

AI芯片为什么需要晶振？

人形机器人的“智能”主要依赖AI计算平台。AI芯片在运行视觉识别、语音处理、路径规划和大模型推理时，需要高速、稳定的系统时钟。晶振通常并不直接提供几百MHz甚至GHz的高速工作频率，而是提供一个稳定的参考频率，再由芯片内部PLL进行倍频、分频，生成CPU、GPU、NPU等不同模块所需要的时钟。芯片可能使用24MHz、25MHz、26MHz等外部参考晶振，内部再通过PLL产生更高频率的工作时钟。

晶振频率本身并不一定越高越好。对于AI SoC而言，更重要的是参考频率的准确度、稳定度、相位噪声和抖动性能是否满足芯片要求。如果参考时钟存在较大的频率偏差或者抖动，经过PLL和多个时钟域传递后，可能进一步影响系统时序和高速接口性能。

机器人关节控制为什么需要稳定时钟？

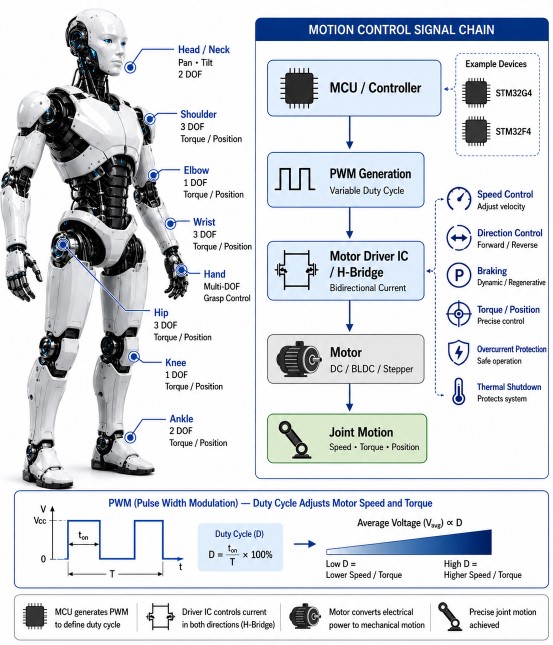

人形机器人有大量运动关节。机器人需要通过电机驱动器和控制器不断获取位置、速度、电流等反馈数据，并根据控制算法计算下一步动作。在这个过程中，时间本身就是控制系统的重要参数。一个关节控制器需要按照固定周期采集编码器数据。如果时钟存在较大误差，实际采样周期就可能偏离设计值。对于普通电子产品，这种差异可能并不明显；但在高速、高精度运动控制系统中，时序误差可能影响控制算法的一致性。所以，机器人关节控制器中的MCU、DSP和FPGA通常需要稳定的参考时钟。

(图片来源：https://www.ic-components.com/blog/mcu-selection-for-robotic-systems.jsp）

机器人通信为什么需要晶振？

现代人形机器人内部并不是一个芯片独立工作，而是多个控制器、传感器和执行器共同协作。中央控制器需要与多个关节控制器进行通信，视觉模块需要向AI计算平台传输图像数据，传感器需要持续发送实时数据。机器人内部可能采用CAN、CAN FD、Ethernet、EtherCAT等通信技术。这些通信接口都需要时钟。

在高速工业通信和实时控制系统中，时钟误差和抖动可能影响数据采样和通信时序，因此晶振的频率稳定性和时钟品质非常重要。对于采用EtherCAT等实时工业通信技术的机器人系统，还需要考虑多个节点之间的时间同步问题。此时，晶振不仅是一个“提供频率”的元件，也成为整个机器人实时控制系统时间基准的一部分。

人形机器人为什么可能使用TCXO？

普通石英晶振能够满足大量MCU和数字电路的基本时钟需求，但在对频率稳定度要求较高的模块中，可能需要使用TCXO温补晶振。普通晶振的频率会受到环境温度影响。当机器人处于不同工作状态时，电机、驱动器和计算芯片都会产生热量，使内部温度发生变化。如果参考晶振的温度稳定性不足，温度变化就可能造成频率漂移。

TCXO通过内部温度补偿电路，对晶体随温度变化产生的频率漂移进行补偿，因此能够在较宽的温度范围内提供更加稳定的频率。对于GNSS定位、无线通信以及对频率精度要求较高的模块，TCXO可能比普通晶振更加合适。

人形机器人晶振需要关注哪些参数？

机器人晶振选型不能只看频率和封装尺寸。需要确认芯片要求的标称频率，例如24MHz、25MHz、26MHz等，并确认是无源晶体还是有源晶振。无源晶体需要确认负载电容CL、ESR以及MCU或控制器的负阻裕量。有源晶振需要进一步确认供电电压、输出逻辑、输出频率、占空比、启动时间以及输出驱动能力等参数。

对于高性能AI计算和通信系统，需要关注相位噪声和时钟抖动。对于长期运行的机器人，需要考虑温度稳定度和老化特性。机器人可能需要在仓库、工厂、室外等不同环境工作，因此晶振在不同温度和振动条件下的稳定性也非常重要。

小尺寸晶振适合人形机器人吗？

适合。人形机器人内部空间非常有限，尤其是关节控制器、传感器模块和小型控制板，因此2016、2520、3225等小尺寸贴片晶体具有明显的空间优势。现代晶片加工和封装技术已经能够让小尺寸晶振实现较高的频率精度和稳定性。实际选型时，应根据芯片驱动能力、ESR、CL、频率稳定度和工作温度等参数进行匹配，而不能单纯通过封装尺寸判断性能。

人形机器人晶振出现故障会有什么表现？

晶振故障的表现取决于它所在的系统位置。

- 如果是AI主控芯片的参考时钟出现问题，系统可能无法启动、反复重启、卡在启动界面或者计算模块无法正常工作。

- 如果是关节控制器晶振异常，可能表现为某个关节无法响应、运动异常、控制器通信失败等。

- 如果是无线通信模块的晶振出现问题，可能出现Wi-Fi、蓝牙或其他无线通信异常。

- 如果是RTC晶振出现问题，可能表现为机器人系统时间逐渐产生偏差。

人形机器人对晶振提出了哪些新要求？

随着人形机器人从实验室走向工业和消费市场，晶振需要同时满足小型化、高稳定性、低功耗和高可靠性等要求。AI计算平台要求低抖动参考时钟，运动控制系统要求稳定的时间基准，无线通信模块需要较高的频率准确度，而机器人长期运行又要求晶振具有良好的温度特性和老化稳定性。从普通无源晶体到有源晶振，再到TCXO、VCXO等高稳定时钟器件，不同产品将在AI计算、运动控制、通信、导航和时间同步等不同环节发挥作用。

KOAN晶振：为人形机器人提供时钟解决方案

KOAN晶振专注于石英晶体谐振器与晶体振荡器产品，可提供多种频率、封装尺寸及性能等级的无源晶体、有源晶振、TCXO、VCXO和OCXO产品。针对人形机器人AI计算、运动控制、无线通信、传感器及实时控制等应用，晶振选型需要综合考虑频率、频率稳定度、ESR、负载电容、驱动功率、相位噪声、抖动及工作温度等参数。KOAN可根据具体芯片和应用需求提供晶振选型、参数匹配、起振分析及可靠性验证等技术支持，为人形机器人、工业机器人、智能设备及具身智能相关产品提供稳定可靠的时钟解决方案。
