在高速通信、雷达系统、测试测量设备以及高精度时钟系统中，晶体振荡器不仅要保证频率准确，还需要具备优异的短期稳定性。评价短期稳定性的核心指标，就是相位噪声（Phase Noise）和抖动（Jitter）。KOAN低噪声晶体振荡器是通过优化石英晶体、振荡IC及电路设计，降低内部噪声对输出信号的影响，从而获得更稳定、更纯净时钟信号的晶体振荡器。

什么是晶振噪声？

理想情况下，晶体振荡器应输出完全稳定的频率信号。但实际工作过程中，电子元件都会产生一定噪声，使输出频率发生微小且随机的波动，这就是晶振噪声。这些噪声主要来源于电子器件本身，包括：

热噪声（Thermal Noise） - 由导体内部电子热运动产生；

散粒噪声（Shot Noise） - 由载流子随机运动产生；

闪烁噪声（1/f Noise） - 影响近载波相位噪声。

噪声越低，晶振的短期频率稳定性越好，相位噪声和时钟抖动也越小，因此更适合高精度应用。

如何降低晶体振荡器噪声？

有源晶体振荡器内部除了石英晶体外，还包含振荡IC、电阻、电容及其它电子元件。其中，晶体管是振荡器噪声的重要来源。采用低噪声器件、减少放大级数量、优化振荡电路设计，都有助于降低整体相位噪声。相比之下，理想状态下的电容和电感几乎不会产生额外噪声，因此振荡器设计的重点通常放在IC架构和有源器件优化上。

高Q值石英晶体的重要性

除了振荡IC，石英晶体本身也是影响噪声的重要因素。石英晶体具有极高的品质因数Q值。Q值越高，谐振越尖锐，能量损耗越低，输出频率越稳定。因此，高Q值晶体通常具有以下优势：

更低的相位噪声；

更低的时钟抖动；

更好的短期频率稳定性；

更低的长期老化率。

这也是石英晶体振荡器在低噪声、高稳定度应用中仍然优于MEMS振荡器的重要原因之一。

激励电平对噪声有什么影响？

激励电平（Drive Level）表示晶体工作时实际承受的功率，通常以μW或mW表示。适当提高激励电平，可以改善晶体的信噪比，从而提升短期频率稳定性；但激励功率过高，也可能导致晶体发热、频率漂移甚至加速老化，因此需要控制在规格书规定范围内。

激励功率通常可表示为：Drive Level = Irms² × R

Irms 为流经晶体的均方根电流；R 为晶体等效串联电阻（ESR）。

设计振荡电路时，应根据晶体规格书合理匹配驱动能力，避免驱动不足或过驱动。

相位噪声与抖动有什么关系？

相位噪声和抖动描述的是同一种频率稳定性。从频域分析时，通常使用相位噪声（Phase Noise）评价信号纯净度；从时域分析时，则使用抖动（Jitter）描述时钟边沿偏离理想位置的程度。相位噪声越低，时钟抖动也越小。

抖动由哪些因素组成？

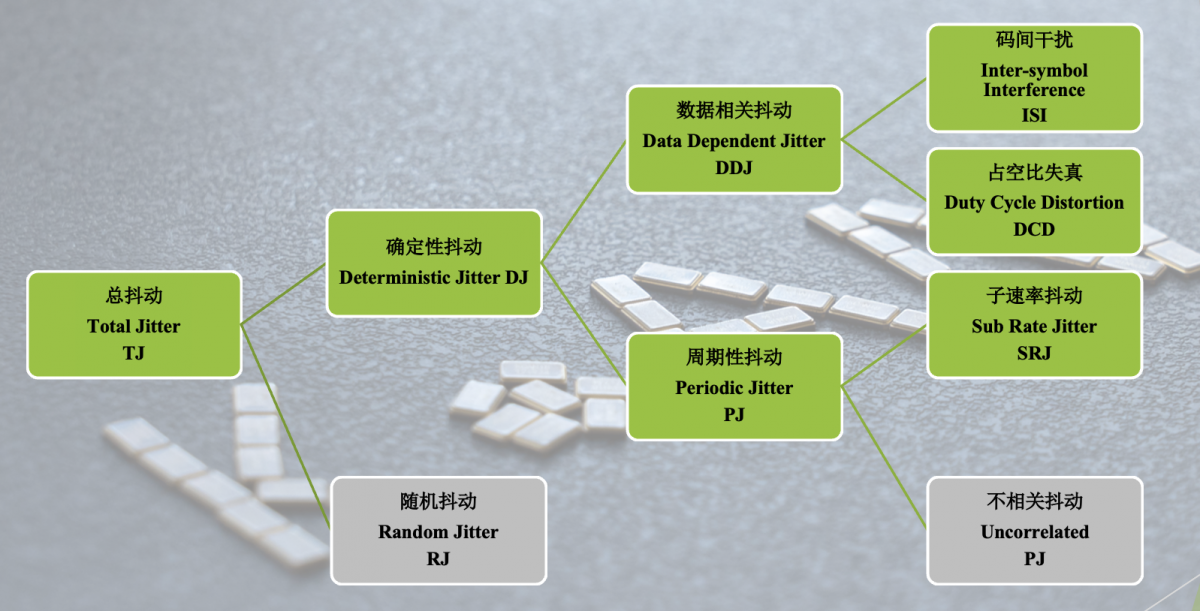

总抖动（Total Jitter）通常由随机抖动和确定性抖动组成。随机抖动主要来源于热噪声和器件内部随机噪声，其变化不可预测，会直接影响系统误码率。确定性抖动则具有一定规律，通常由供电噪声、串扰、反射以及信号完整性问题引起，其幅度具有可预测性。在高速数字通信系统中，两种抖动都会影响系统稳定性，因此通常需要同时优化。

相位噪声主要受哪些因素影响？

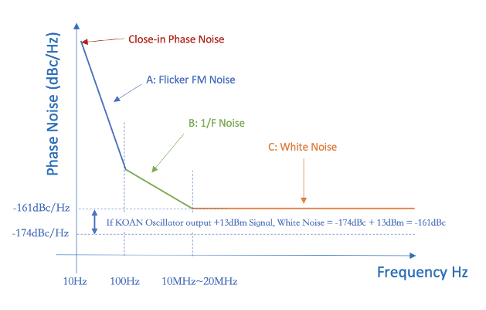

晶体振荡器的相位噪声通常可分为三个区域。靠近载波的近端相位噪声主要由石英晶体的Q值决定。Q值越高，近端相位噪声通常越低。中间频偏区域主要受到振荡IC及外围电路设计影响，包括放大器、电源噪声以及PCB布局等因素。距离载波较远的远端相位噪声，则更多受到输出缓冲器及白噪声水平影响。因此，一款优秀的低噪声晶体振荡器，需要同时优化石英晶体、振荡IC、电源设计及输出电路，而不仅仅依赖某一个参数。

如何选择低噪声晶体振荡器？

如果应用对时钟质量要求较高，建议重点关注以下几个参数：

相位噪声（Phase Noise）

RMS抖动（RMS Jitter）

Q值

温度稳定度

老化率

输出类型（CMOS、LVDS、LVPECL、HCSL等）

对于高速SerDes、5G通信、同步时钟、雷达、测试测量及精密仪器等应用，低相位噪声和低抖动通常比普通频率精度更重要。

KOAN低噪声晶体振荡器解决方案

KOAN提供多系列低噪声、低抖动晶体振荡器，可覆盖CMOS、LVDS、LVPECL、HCSL等多种输出方式，并提供多种封装尺寸和频率范围，适用于通信设备、工业自动化、测试测量、雷达导航及高性能计算等应用。通过优化高Q值石英晶片、低噪声振荡IC及严格的测试流程，KOAN晶体振荡器能够兼顾低相位噪声、低抖动、高稳定度和长期可靠性，为高性能时钟系统提供稳定可靠的频率源。
