石英晶体不仅可以作为振荡器的频率基准，还广泛应用于无线通信中的滤波器。许多工程师知道晶体谐振器能够产生稳定频率，却不了解晶体滤波器实际上也是基于石英晶体的压电特性设计而成。那么，石英晶体谐振器与晶体滤波器究竟有什么关系？

石英晶体为什么既能振荡，又能滤波？

石英晶体具有压电效应。当晶片受到机械压力时，表面会产生电荷；反之，当在晶片两端施加电压时，晶体又会发生机械振动。当外加信号频率接近晶体自身的固有频率时，晶体会发生谐振，此时具有极高的Q值和极窄的频率选择特性。正是这种优异的频率选择能力，使石英晶体既可以作为振荡器中的频率基准，也可以作为滤波器中的选频元件。

什么是石英晶体谐振器？

石英晶体谐振器（Crystal Resonator）又称无源晶振，本身不会产生时钟信号，而是需要配合外部振荡电路才能工作。在电子系统中，它主要负责提供稳定的谐振频率，因此广泛应用于MCU、DSP、FPGA、通信模块以及各种数字电路。从等效电路来看，晶体谐振器可以表示为一个由动态电感L1、动态电容C1、动态电阻R1以及静态电容C0组成的谐振网络。其中，L1、C1和R1描述晶体的机械振动特性，而C0则表示电极之间形成的寄生电容。正因为这种高Q值谐振结构，石英晶体能够获得远高于普通LC谐振电路的频率稳定性。

晶体滤波器是什么？

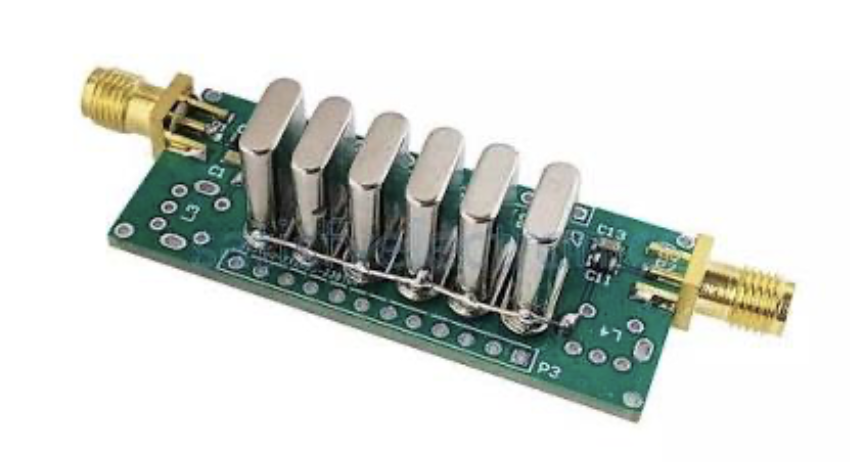

滤波器的作用是允许目标频率通过，同时抑制其它频率信号。在无线通信、射频接收机、中频处理以及专业无线电设备中，滤波器用于提高信号质量、减少邻道干扰，并改善系统的选择性。传统晶体滤波器（Crystal Filter）通常由多个石英晶体谐振器组成，每个谐振器对应一个谐振极点，通过合理的耦合设计形成带通滤波器，因此可以获得非常陡峭的滤波特性和较高的带外抑制度。晶体谐振器决定了滤波器的中心频率，而多个谐振器共同决定了滤波器的通带宽度、带外衰减以及整体频率响应。

晶体滤波器的等效电路

与单个石英晶体类似，晶体滤波器同样可以使用等效电路进行分析。滤波器中的多个谐振单元分别对应多个动态电感和动态电容，它们之间通过耦合电感形成能量传递，从而构成多极滤波网络。除此之外，滤波器内部还存在寄生电容，它们会影响带外抑制度和插入损耗，因此在设计过程中需要尽可能减小寄生参数，提高滤波性能。耦合系数决定了滤波器的带宽。耦合越强，通带越宽；耦合越弱，则滤波器具有更好的频率选择能力。

从传统晶体滤波器到单片晶体滤波器

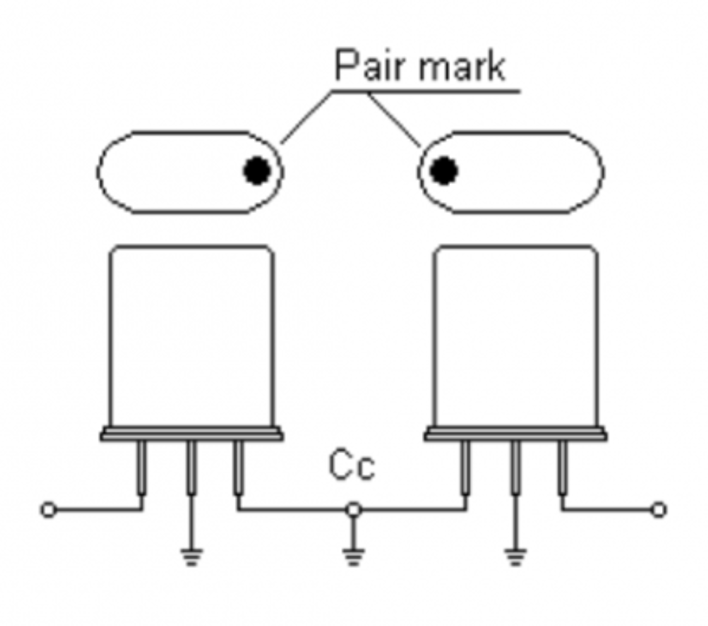

早期晶体滤波器通常采用多个独立石英晶体谐振器进行组合，不仅尺寸较大，而且装配复杂，对一致性要求较高。

随着电子产品不断向小型化发展，单片晶体滤波器（Monolithic Crystal Filter，简称MCF）逐渐成为主流方案。MCF将多个谐振极点集成到同一块石英晶片上，不再需要多个独立晶体，因此具有尺寸更小、一致性更好、可靠性更高等优势。

目前常见的MCF主要采用两种结构。

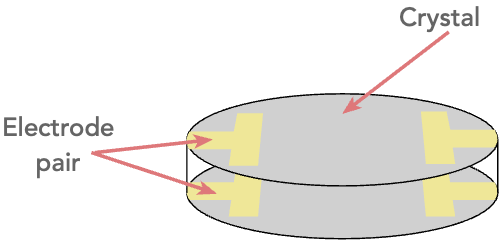

- 在同一块晶片上设置多组对应电极，各组电极之间通过石英内部传播的声波实现耦合，从而形成滤波特性。

- 采用公共接地电极结构，共享接地电极能够进一步优化器件尺寸，同时降低制造复杂度。

由于MCF通常采用AT切石英晶片，因此仍然继承了石英晶体优异的频率稳定性和高Q值特性。

晶体滤波器有哪些重要参数？

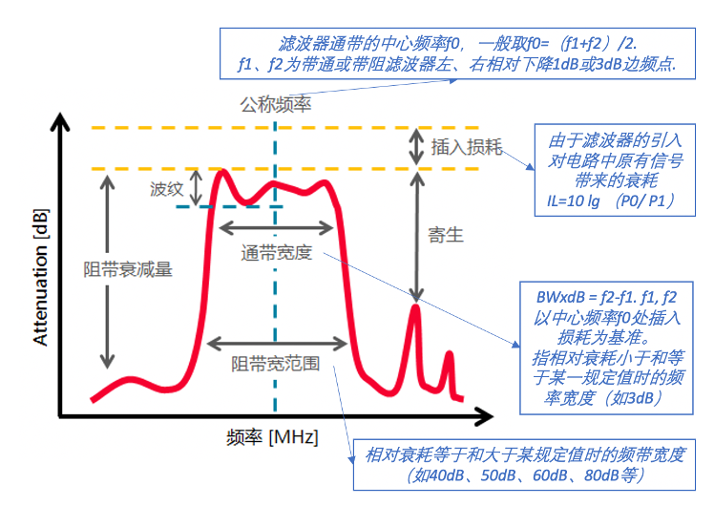

中心频率决定滤波器工作的目标频段；通带宽度反映允许信号通过的频率范围；插入损耗表示信号经过滤波器后的能量损失。带内波动、阻带抑制度、截止频率、延迟特性以及带内相位线性度，也是影响无线通信系统性能的重要参数。对于数字通信、射频系统以及专业无线设备而言，相位线性度和群时延往往直接影响信号质量，因此高性能滤波器通常需要兼顾低插损、高抑制度以及良好的相位一致性。

晶体滤波器主要应用在哪些领域？

由于具有高Q值、高选择性和优异的频率稳定性，晶体滤波器广泛应用于无线通信和射频系统。典型应用包括无线基站、中频（IF）滤波、对讲机、无线电接收机、导航设备、测试测量仪器、航空通信以及各种高性能RF系统。其中，10.7MHz、21.4MHz、21.7MHz、45MHz等中频滤波器，至今仍广泛应用于通信设备和无线接收系统。

KOAN晶体滤波器解决方案

除了石英晶体谐振器和晶体振荡器产品外，KOAN还提供多系列晶体滤波器解决方案，包括直插式和贴片式产品，可满足不同无线通信系统的设计需求。KOAN晶体滤波器提供2极、4极等不同结构，有10.7MHz、21.4MHz、21.7MHz、38.85MHz、44.85MHz、45MHz、46.35MHz、49.95MHz、50.85MHz、51.65MHz、58.05MHz等常用中频范围，适用于无线基站、专业无线电、通信设备及各类射频应用。凭借稳定的石英晶片工艺、严格的参数控制和一致性管理，KOAN晶振能够为客户提供具有低插入损耗、高阻带抑制和优良频率稳定性的晶体滤波器产品，满足工业、通信及专业电子设备对高性能滤波器的需求。
