晶振替换原则

发布时间:2022-10-28 阅读次数:382

1. 晶振的类型

无源晶振和有源晶振在互换时需要对晶振周边的电路进行修改。我们需要结合实际应用环境来考虑要更换的晶振类型。


压控晶振:输出频率和输入控制电压有关系的振荡电路。压控范围通过调节控制电压改变输出频率。

温补晶振:利用压电晶体的物理特性,通过温度补偿电路减少环境温度对振荡频率的影响。

恒温晶振:将晶体置于恒温槽内,使槽体保持恒温状态,达到稳定输出频率的效果。


2. 晶振的精度


频率的变化量越小精度越高,凯擎小妹不建议用低精度的晶振替换高精度的晶振。32.768KHz晶振为例,精度越低,时间越不准。也有系统工作不稳定或者不工作的潜在问题。




3. 工作温度


如果晶振的工作温度范围是-20℃~70℃,在-40℃~85℃也可能会正常运行。但是,它在最低和最高温度下工作的稳定性会变差。在替换晶振时,要结合产品使用的温度环境,提出晶振质量等级的要求。




4. 封装尺寸和管脚图


有源晶振具有方向性,引脚接反会导致停振。不同晶振系列的管脚定义都各不相同。在选择不同封装尺寸的晶振时,KOAN凯擎小妹建议您仔细对比产品规格书以及管脚图。



5. 负载电容和匹配电容


不像有源晶振内部有振荡电路,无源晶振则需要选择负载电容,以及计算匹配电容。电路匹配电容CL1, CL2加上电路的杂散电容Cstray,越接近晶体的负载电容CL,晶体输出的频率则越精准。



6. 特殊要求
>>>>低噪声晶振

在所有通信领域中都存在抖动现象,也是最不受大家欢迎的。KOAN有多款低抖动晶振可供选择。


>>>>扩频晶振


高速频率源是电子电路中电磁干扰的主要来源。为降低高速数字系统带来的电磁干扰,可使用消除电磁波干扰晶振。



>>>>特殊要求


KOAN晶振的各项参数都是通过专业的晶振仪器测量得出:


- S&A250B网络分析仪可以测量各封装尺寸的谐振器的40种不同的参数;

- S&A280B测量石英晶体振荡器并分析输出波形及各类电性能参数;

- E5052B信号分析仪器测量相位噪声和抖动参数;

- 以及高低温箱,抗冲击试验设备......

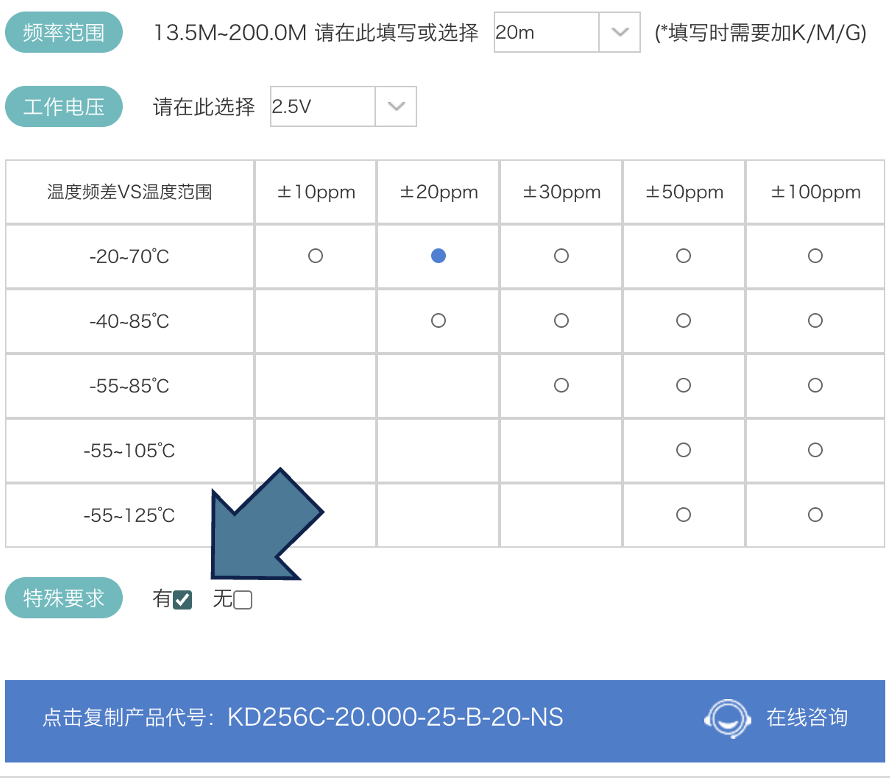

如果您对晶振参数有特殊的需求,可以在官网参数选择页面,”特殊要求"栏目中选中“有”并复制产品代号,点击在线咨询。
