在电子电路设计中，晶振是提供稳定时钟信号的重要元件。晶振有没有正负极？安装时是否需要区分方向？

无源晶振（晶体谐振器）没有正负极，没有方向性；

有源晶振（晶体振荡器）具有方向性，需要按照引脚定义连接电源和输出。

无源晶振没有正负极

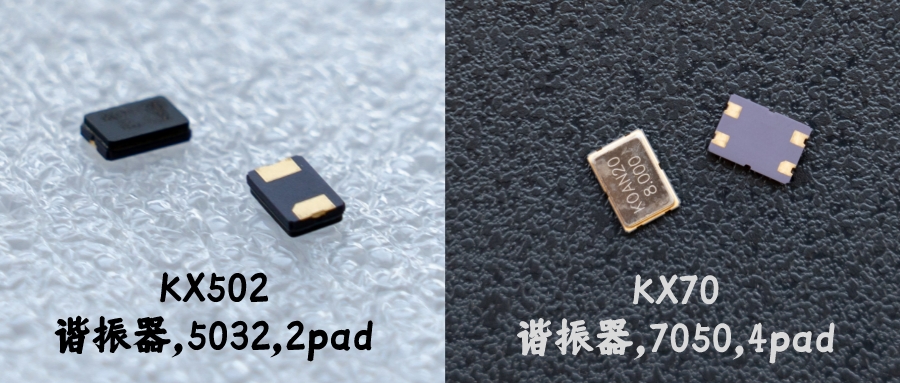

无源晶振（Crystal Resonator，KOAN KX系列）属于被动元件，本身不包含振荡电路，无法独立产生时钟信号，需要配合MCU、芯片内部振荡电路以及外部匹配电容共同工作。由于石英晶体谐振器主要利用压电效应实现机械振动，两端电极结构基本对称，因此：

两个引脚没有输入、输出方向区别；

不区分正极和负极；

焊接时无需考虑安装方向。

无源晶振通常连接在芯片的XTAL_IN和XTAL_OUT引脚之间，并通过外部电容完成振荡回路匹配。需要注意的是，虽然无源晶振没有方向要求，但其负载电容（CL）、等效串联电阻（ESR）、激励电平等参数需要与芯片电路匹配，否则可能出现不起振、频率偏差或稳定性下降的问题。

有源晶振具有方向性

有源晶振（Crystal Oscillator）内部集成了独立振荡芯片，因此可以直接输出时钟信号。相比无源晶振，有源晶振具有以下特点：

内部包含振荡电路；

需要外部供电；

输出信号质量更稳定；

不需要额外匹配负载电容。

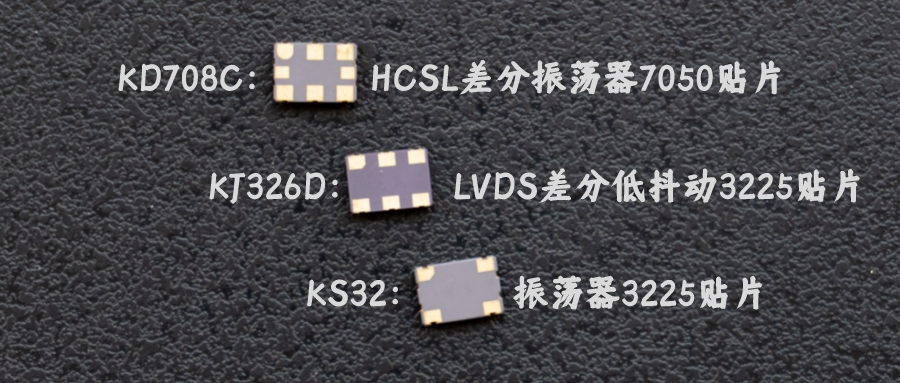

常见四脚有源晶振的引脚定义如下：1脚：控制端或悬空（根据型号不同）、2脚：GND接地、3脚：输出信号、4脚：VDD电源输入。不同型号和输出形式的有源晶振，引脚定义可能有所不同。例如LVDS、LVPECL、HCSL等差分输出晶振通常采用6脚或8脚封装。

由于有源晶振具有明确的电源输入和信号输出方向，因此：

电源脚和输出脚不能接反；

接错引脚可能导致晶振无法工作；

设计PCB时必须参考具体规格书中的引脚定义。

无源晶振和有源晶振如何选择？

无源晶振结构简单、成本较低，适用于对体积、成本敏感且芯片已经集成振荡电路的应用，例如MCU控制系统、消费电子产品、普通时钟电路。有源晶振虽然成本更高，但具有更好的频率稳定性和输出驱动能力，适用于通信设备、工业控制、网络设备、高精度仪器、对时钟质量要求较高的系统。

晶振安装注意事项

即使无源晶振没有正负极，在实际应用中仍需注意以下几点：

- 确认晶振类型：首先确认使用的是晶体谐振器还是晶体振荡器，避免将两者直接替换。2. 检查引脚定义

- 引脚定义：有源晶振不同系列的引脚排列可能不同，尤其是差分输出和高频晶振，需要严格按照规格书连接。

- 注意PCB布局：晶振应尽量靠近芯片时钟输入引脚，缩短信号路径，减少寄生电容和外部干扰。

- 匹配外围参数：无源晶振需要重点关注负载电容、匹配电容和负性阻抗；有源晶振则需要确认供电电压、输出波形和负载能力。

关于KOAN晶振

KOAN晶振提供多种石英晶体谐振器和晶体振荡器产品，包括无源晶振（KX系列）、时钟振荡器（KS系列）、温补晶振（KT系列）、压控晶振（KV系列）、恒温晶振（KO系列）、差分输出晶振及低相噪晶振。KOAN配备S&A250B网络分析仪、S&A280B晶振测试系统、E5052B信号分析仪以及高低温测试设备，可对晶振频率误差、温度稳定性、相位噪声、抖动及可靠性进行全面检测，为客户提供精准选型和技术支持。
