随着5G通信、人工智能（AI）、高速服务器、数据中心、工业自动化及汽车电子的发展，电子系统的数据传输速率不断提升，PCB布线越来越复杂，对时钟源的稳定性也提出了更高要求。高速数字电路不仅关注频率是否准确，更关注信号完整性（Signal Integrity，SI）、电源完整性（Power Integrity，PI）以及时钟抖动（Jitter）等指标。

为什么高速电路更加关注信号完整性？

随着数据速率不断提高，信号边沿越来越陡峭，PCB走线越来越长，信号在传输过程中更容易受到各种因素影响，例如：

串扰（Crosstalk）

阻抗不连续

信号反射

电磁干扰（EMI）

传输损耗

电源噪声

这些问题都会影响信号质量，导致高速数字系统无法准确识别逻辑电平。例如，在高速串行接口中，如果信号波形发生畸变，接收端可能错误判断发送器输出的“0”和“1”，从而产生误码、通信失败甚至系统异常。因此，信号完整性（SI）就是评估高速信号在传输过程中是否能够保持波形质量、时序准确及可靠传输的重要指标。

差分输出为什么更适合高速通信？

为了提高抗干扰能力和传输质量，高速通信系统通常采用差分输出代替传统单端输出。常见差分输出接口包括LVDS、HCSL、LVPECL、PECL。相比传统CMOS输出，差分信号具有以下优势：

抗共模干扰能力强；

电磁辐射更低；

信号摆幅较小，切换速度快；

支持更高的数据传输速率；

更适合长距离高速传输。

因此，在PCIe、以太网、光通信、服务器、数据中心及高速存储等应用中，差分时钟已成为主流方案。

什么是晶振抖动（Jitter）？

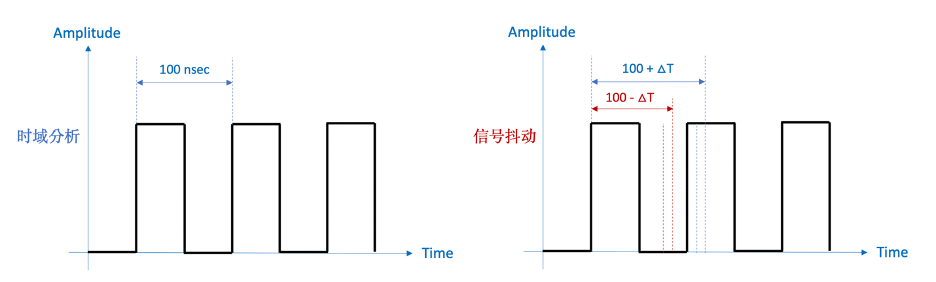

在高速数字系统中，理想情况下，每个时钟边沿都应准确出现在固定时间点。然而，受到器件噪声、电源波动、PCB布局及环境因素影响，时钟边沿会发生微小偏移，这种时间上的偏差称为抖动（Jitter）。

抖动越小，时钟越稳定，系统误码率越低。

随着数据速率不断提高，即使只有皮秒（ps）级别的抖动，也可能影响高速接口的数据采样，降低系统稳定性。因此，在高速通信、精密测量及射频系统中，低抖动晶振成为重要的时钟解决方案。

抖动与相位噪声有什么关系？

抖动反映的是时域（Time Domain）上的时钟偏移，而相位噪声则描述的是频域（Frequency Domain）上的频率波动。两者本质上描述的是同一种现象，只是观察角度不同。

抖动关注时钟边沿偏离理想位置的程度；

相位噪声关注频谱附近噪声能量的分布。

时间域和频率域互相关联，因此低相位噪声通常意味着较低的时钟抖动，从而获得更稳定的时钟信号。

相位噪声主要受哪些因素影响？

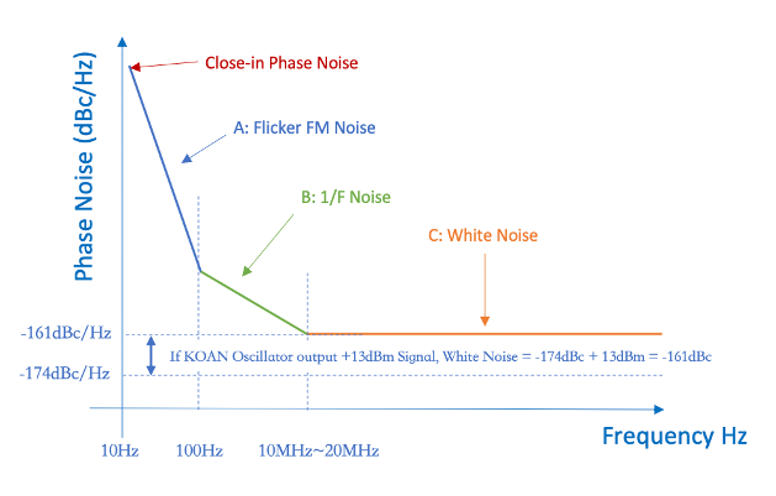

影响晶振相位噪声的因素主要包括以下三个方面：

A区：石英晶体本身

靠近载波的相位噪声主要由晶体品质决定，例如晶片切型、Q值（品质因数）、晶体加工工艺。Q值越高，通常相位噪声表现越好。

B区：振荡电路

中间频偏区域主要受到外围振荡电路影响，包括放大器设计、温度补偿电路、电源滤波、PCB布局。优秀的电路设计能够有效降低中频段噪声。

C区：输出级噪声

远离载波的位置主要由输出驱动及白噪声决定，包括输出缓冲器、电源噪声、驱动能力。降低相位噪声不仅依赖晶体本身，还需要综合优化整个振荡系统。

什么是电源完整性（PI）？

除了时钟器件本身，高速系统还必须保证稳定的供电环境。电源完整性（Power Integrity，PI）是指电源系统能够持续提供稳定电压和充足电流，并尽可能减少纹波、噪声及压降。在高速数字系统中，负载电流变化非常快，如果电源响应不足，就可能导致：

电压波动；

时钟频率漂移；

抖动增加；

相位噪声恶化；

系统稳定性下降。

因此，高速设计不仅关注信号完整性，还需要同步优化电源完整性。

电源为什么会影响晶振稳定性？

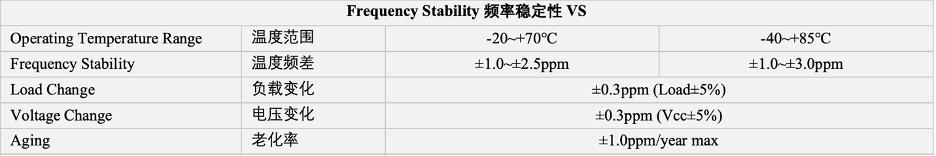

晶振属于精密频率器件，其输出频率会受到供电电压变化的影响。例如，对于部分温补晶振（TCXO）而言，当供电电压发生变化时，输出频率可能产生约±0.3ppm的频率偏移。

虽然这一变化看似很小，但在通信基站、导航定位、高速网络及精密仪器等应用中，长期累积可能影响系统同步精度。因此，在高速系统中，通常采用PMIC（电源管理芯片）或低噪声LDO稳压器，为晶振提供稳定、低噪声的供电环境，从而减少电压波动对时钟精度的影响。

高速时钟设计建议

为了获得更好的高速通信性能，在系统设计时建议关注以下几个方面：

根据接口类型选择合适的输出方式，如LVDS、HCSL或LVPECL；

优先选用低抖动、低相位噪声晶振，提高时钟质量；

优化PCB布局，缩短时钟走线，保持阻抗连续；

做好差分阻抗控制，减少反射和串扰；

提高电源完整性，采用低噪声电源设计；

加强去耦电容布局，降低电源纹波；

在高速接口附近合理布置接地层和回流路径，减少电磁干扰。
