随着智能手机、可穿戴设备、物联网终端以及便携式医疗设备的发展，电子产品正朝着小型化、轻量化、低功耗方向发展。作为提供时钟基准的重要器件，晶振的封装尺寸也越来越小，从传统的5032、3225逐渐发展到2520、2016、1612封装。晶振尺寸变小会对整个电路设计带来一系列影响，例如供电电压、驱动能力、功耗以及频率稳定性等。

模拟电路中的性能平衡

在模拟通信系统中，发射端和接收端之间通过模拟信号进行传输，振荡器作为整个系统的重要时钟源，一旦晶振失效，设备可能出现通信异常甚至系统停机。

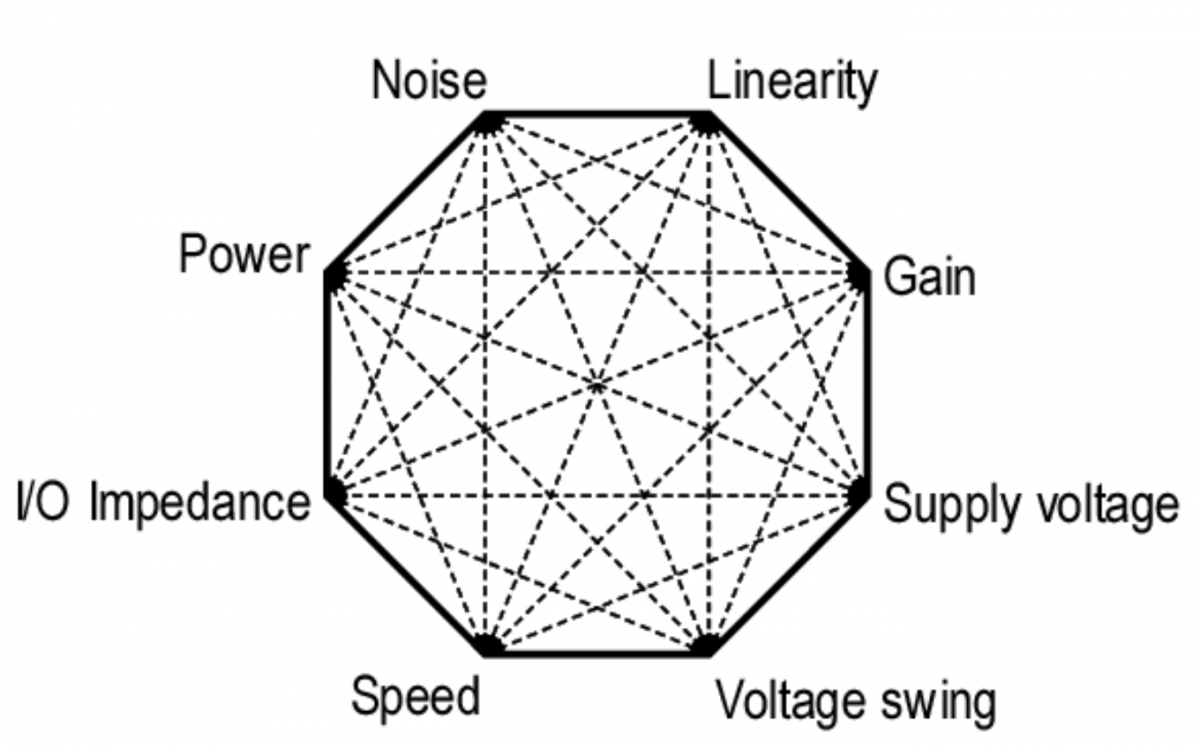

模拟集成电路设计中常提到"八边形法则"，即多个性能参数之间存在相互制约关系，例如：

增益（Gain）

线性度（Linearity）

电源电压（Supply Voltage）

输出摆幅（Output Swing）

转换速率（Slew Rate）

输入/输出阻抗（Input/Output Impedance）

功耗（Power Consumption）

噪声（Noise）

这些指标无法同时做到最优，工程师需要根据产品定位进行权衡。同样，晶振的小型化设计也遵循类似的性能平衡原则。

一、晶振尺寸越小，对电路有哪些影响？

近年来，晶振封装不断缩小。封装越小，PCB布局更加灵活，非常适合空间受限的产品。但是尺寸减小以后，通常还会伴随着以下特点：

工作电压降低

输出摆幅减小

功耗降低

驱动能力下降

小尺寸晶振适合以下这些应用：智能手表、蓝牙耳机、GPS定位器、IoT无线终端、医疗穿戴设备。这些产品更加重视续航能力，因此通常优先选择低功耗、小尺寸晶振。

二、小尺寸晶振为什么驱动能力会变弱？

晶振尺寸缩小后，内部晶片尺寸也随之减小，允许的激励功率（Drive Level）通常更低。如果仍然采用较大的驱动电流，可能会出现：激励过大、频率漂移增加、老化速度加快、严重时甚至导致晶振停振。因此，在使用小尺寸晶振时，需要重点关注规格书中的“最大激励功率”参数，并合理设计外围振荡电路，避免过驱动。

KOAN凯擎小妹建议：体积越小的晶振，通常工作电压越低，对激励功率更加敏感。在PCB设计过程中，应合理匹配振荡电路，避免因驱动过大影响晶振寿命及频率稳定性。

三、如果系统需要更强驱动能力怎么办？

并不是所有电子产品都适合采用最小尺寸晶振。工业控制设备、通信基站、网络交换机、高性能服务器、测试测量设备等，这些应用更关注驱动能力、信号质量、长距离传输、高稳定性。建议优先选择较大的封装尺寸、较高工作电压、输出能力更强的振荡器。如果系统需要较大的负载驱动能力，不建议为了统一BOM而选择电压兼容范围过宽的小尺寸晶振，因为其输出能力通常会受到一定限制。

四、小尺寸和高驱动能力能否兼顾？

答案是可以，但需要整体优化电路设计。

如果产品要求PCB空间有限、功耗低、输出驱动能力强，除了选择小尺寸晶振外，还需要配合：

驱动能力更高的振荡IC

更高Q值的石英晶体

更合理的PCB布局

更好的电源完整性设计

高Q值晶体具有更低损耗、更高频率稳定性、更好的起振性能、更低相位噪声等优势。因此，在高速、高精度系统中，高Q值晶振能够有效提升整体时钟性能。

KOAN凯擎建议

晶振尺寸并非越小越好，而应根据产品实际需求进行综合选择。选型时建议重点考虑以下几个方面：

- 空间有限、追求低功耗：优先选择1612、2016、2520等小尺寸晶振。

- 需要较强驱动能力：建议选择较大封装及较高工作电压的振荡器。

- 同时要求小尺寸和高性能：建议搭配高驱动振荡IC，并选用高Q值、高稳定度石英晶体。

KOAN晶振提供从1612到7050等多种封装规格，涵盖石英晶体谐振器、时钟振荡器、温补晶振（TCXO）、压控晶振（VCXO）、差分晶振等系列产品，可满足消费电子、工业控制、通信设备、汽车电子及物联网等不同应用需求。同时，KOAN晶振配备E5052B信号分析仪、S&A280B、S&A250B测试设备、高低温试验箱及环境可靠性测试平台，可对频率稳定度、相位噪声、温度特性、负载变化等关键性能进行全面测试，为客户提供稳定可靠的时钟解决方案。
