在高速通信、数据中心、5G基站、光模块、PCIe、以太网以及高性能计算等应用中，时钟源的性能直接影响整个系统的稳定性。“飞秒晶振（Femtosecond Oscillator）”已经成为高速数字系统中最常见的关键词之一。什么是飞秒晶振？它与普通晶振有什么区别？

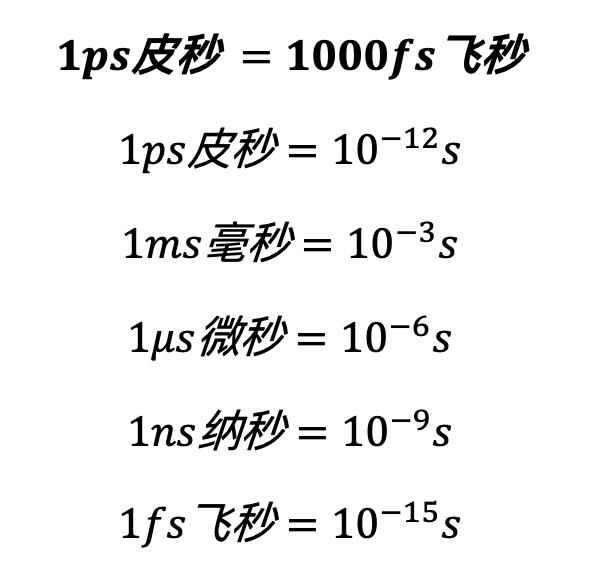

飞秒（Femtosecond，简称 fs）是时间单位。常见时间单位换算如下：

飞秒晶振是指其输出时钟具有极低的相位抖动（Phase Jitter）。通常情况下，当晶振的 RMS Phase Jitter 小于 1ps（1000fs） 时，业内通常称其为飞秒晶振（FS Oscillator）。对于更高性能的产品，相位抖动甚至可以低至 300fs、150fs，甚至 80fs。

飞秒晶振的本质是什么？

飞秒晶振本质上仍然属于石英晶体振荡器（XO），只是内部采用了更高品质的晶体、更低噪声的振荡电路以及更优秀的电源设计，使输出信号具有极低的时间抖动。人们也经常把飞秒晶振称为：

低抖动晶振（Low Jitter Oscillator）

低相噪晶振（Low Phase Noise Oscillator）

超低抖动晶振

什么是相位抖动（Phase Jitter）？

理想情况下，每个时钟上升沿都应该准确出现在固定时间点。但实际工作中，由于晶体本身、电源噪声、振荡电路、外围器件以及PCB布局等因素影响，时钟边沿都会产生轻微偏移。这种相对于理想位置的时间误差，就是相位抖动（Phase Jitter）。相位抖动越小：

时钟越稳定

数据采样越准确

误码率越低

高速接口性能越好

什么是相位噪声（Phase Noise）？

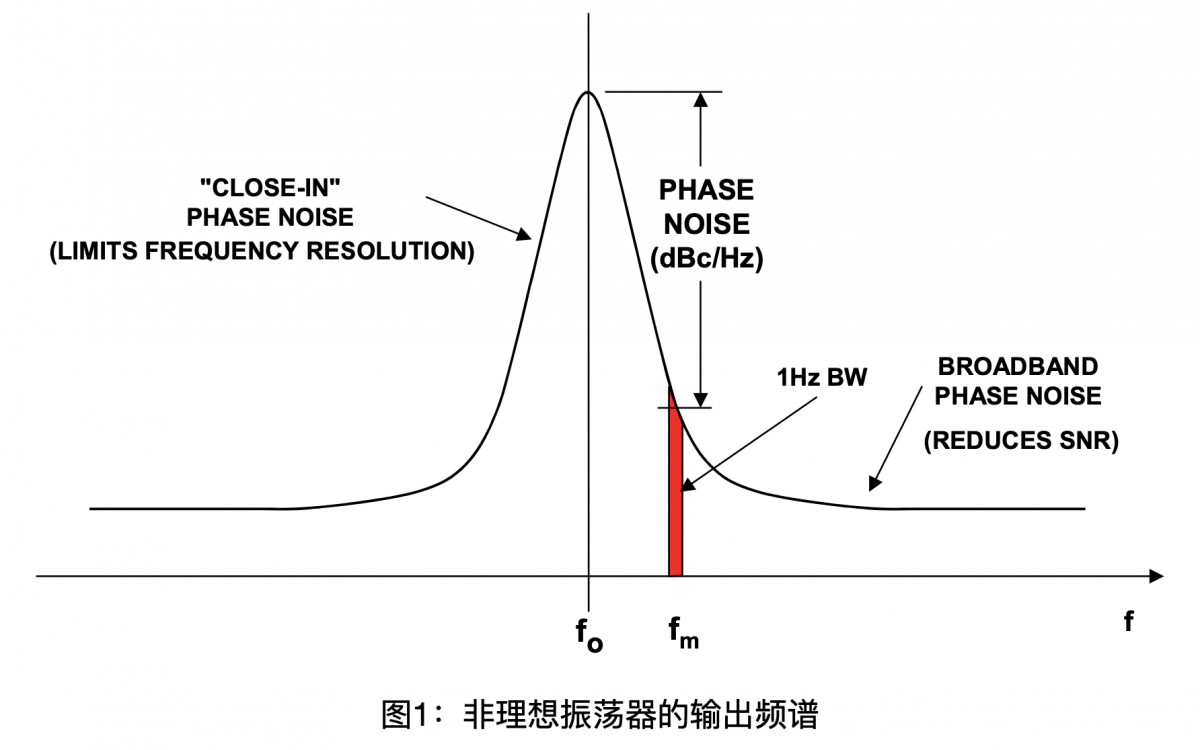

除了时域中的抖动，晶振性能还可以从频域进行评价，这就是相位噪声（Phase Noise）。相位噪声越低，说明频谱越纯净，输出信号质量越高。相位噪声表示在距离载波一定频率偏移处，1Hz带宽内噪声功率与载波功率的比值。

单位表示为：dBc/Hz @ Offset Frequency

例如：−90 dBc/Hz @100Hz、−135 dBc/Hz @10kHz、−160 dBc/Hz @1MHz

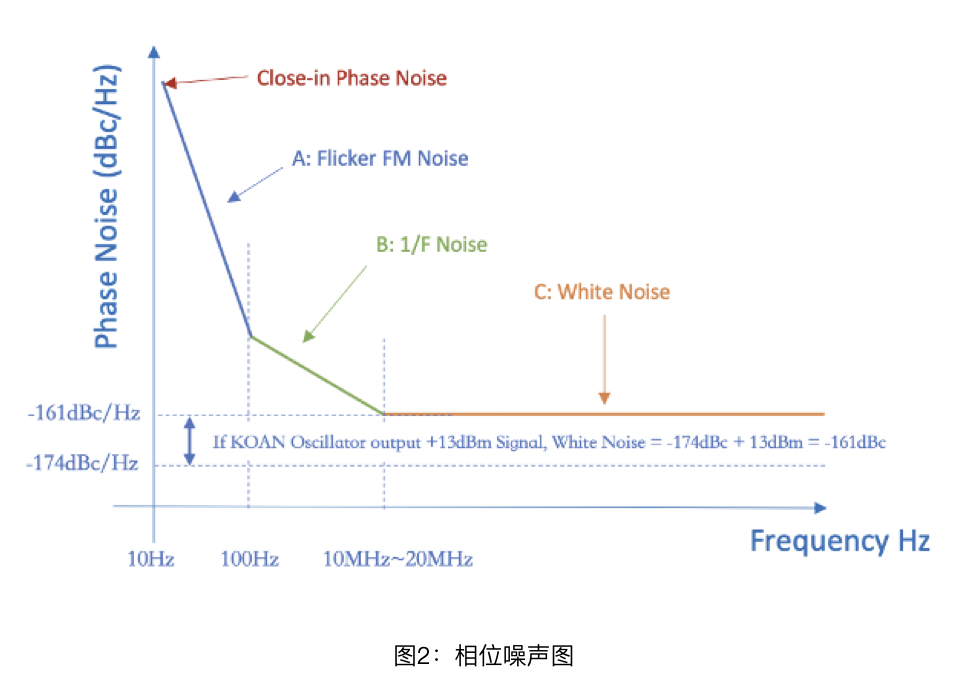

横坐标表示距离载波的频率偏移（Offset Frequency）

纵坐标表示噪声大小（dBc/Hz）

相位噪声与相位抖动有什么关系？

- 相位抖动（Phase Jitter）属于时域指标，用时间（ps、fs）表示时钟边沿偏移。

- 相位噪声（Phase Noise）属于频域指标，用 dBc/Hz 描述频谱纯净度。

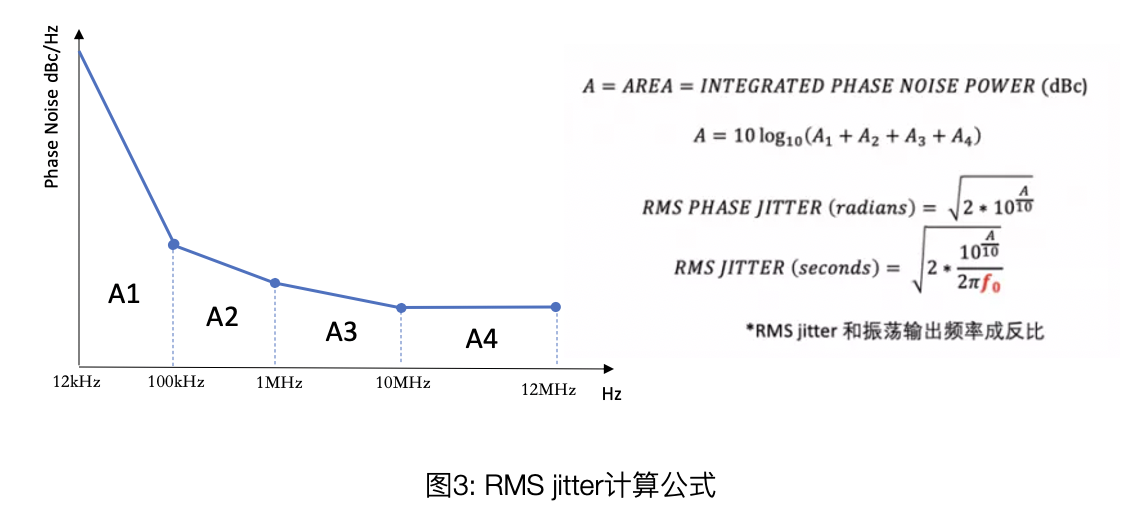

通常需要对相位噪声曲线在规定频率范围内进行积分，才能计算得到对应的 RMS Phase Jitter。因此：相位噪声越低，积分后的相位抖动通常也越小。

为什么飞秒晶振越来越重要？

随着高速数字系统的发展，数据传输速率不断提高，时钟质量的重要性也越来越突出。例如：

PCI Express（PCIe）

100G/400G/800G光通信

Ethernet

5G基站

数据中心交换机

高速ADC/DAC

FPGA

AI服务器

高性能计算（HPC）

如果晶振抖动较大，会导致数据眼图收缩、信号完整性下降（SI）、误码率增加（BER）、同步精度降低、系统稳定性变差。因此，越来越多高速系统开始采用飞秒级低抖动晶振。

如何测量飞秒晶振？

飞秒级晶振通常不能仅依靠普通示波器完成测试。实际测试过程中，需要使用专业的相位噪声分析仪、频谱分析仪或时钟分析仪，对相位噪声曲线进行测量，再根据规定积分带宽计算RMS Phase Jitter。测试结果通常包括：

RMS Phase Jitter（fs / ps）

Phase Noise（dBc/Hz）

Allan Deviation（部分高端产品）

输出频率

输出波形

频率稳定度

KOAN飞秒晶振解决方案

针对高速通信、网络设备、数据中心及工业控制等应用，KOAN晶振提供多种低抖动、低相噪时钟振荡器产品，可支持：

飞秒级相位抖动

CMOS、LVDS、LVPECL、HCSL等多种输出方式

小尺寸贴片封装

高稳定度、低老化率

满足高速数字系统及时钟同步应用需求

对于需要高速接口、低误码率以及优异信号完整性的设计，选择低抖动晶振能够有效提升整个系统的时钟性能和可靠性。
