随着数据传输速率不断提升，PCIe、5G通信、数据中心、工业控制、汽车电子等高速系统对时钟质量提出了越来越高的要求。对于高速数字系统而言，时钟不仅要频率准确，更要具有极低的相位噪声和相位抖动（Jitter），否则可能导致误码率增加甚至通信失败。相位抖动究竟是如何产生的？通信系统中又有哪些常见的抖动类型？本文将从通信链路的三个环节进行介绍。

什么是相位抖动（Jitter）？

相位抖动（Phase Jitter）是指时钟信号实际边沿相对于理想位置产生的时间偏移，它属于时域指标，通常以ps（皮秒）或fs（飞秒）表示。抖动越小，说明时钟边沿越稳定；抖动越大，系统采样误差越高，在高速接口中容易造成数据错误。

相位抖动属于时域指标；

相位噪声属于频域指标，以dBc/Hz表示。

通过对相位噪声曲线进行积分，就可以计算得到RMS Jitter。当振荡器的RMS Jitter降低至1ps（1000fs）以下时，通常称为飞秒晶振（Femtosecond Oscillator），广泛应用于高速通信、光模块、数据中心、测试仪器等领域。

抖动有哪些分类？

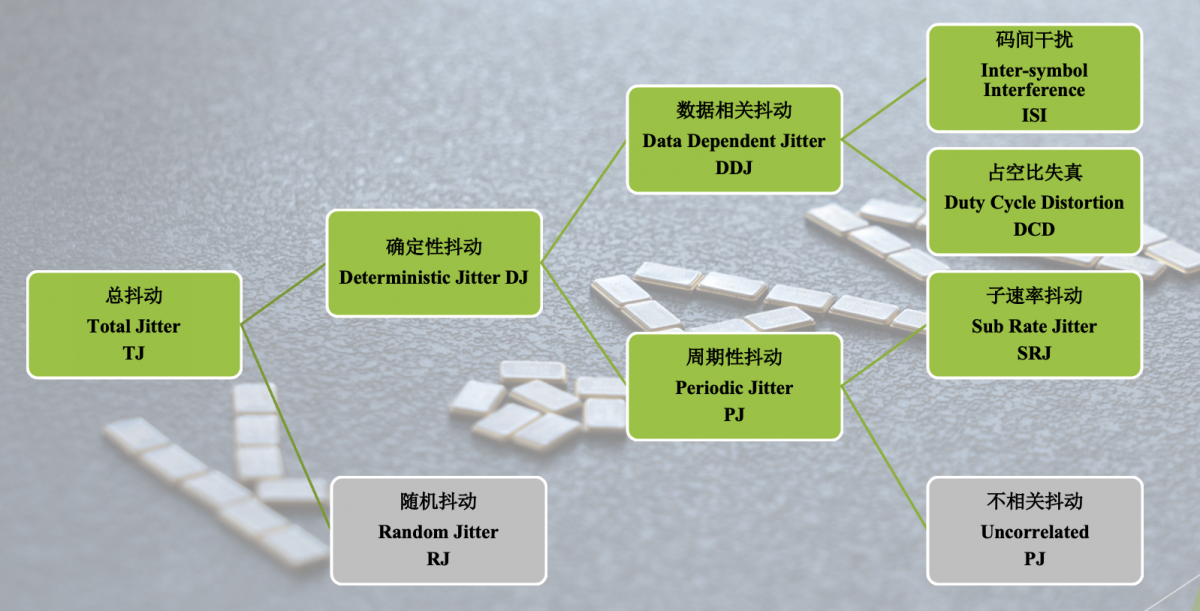

工程上通常将总抖动（Total Jitter）分为两大类：随机抖动（RJ）和确定性抖动（DJ）。

- 随机抖动主要来源于电子器件内部不可避免的热噪声、散粒噪声等随机因素，其大小服从高斯分布，无法完全消除，只能通过优化器件设计降低影响。

- 确定性抖动则具有一定规律，可以分析其产生原因并进行改善。确定性抖动又可进一步分为两类：

a) 数据相关抖动（Data Dependent Jitter，DDJ），主要由码间干扰（ISI）、传输损耗等因素造成，与发送的数据序列有关。

b) 周期性抖动（Periodic Jitter，PJ），通常由开关电源噪声、EMI、电源纹波或时钟串扰等周期性干扰引起。

通信系统中的抖动来源

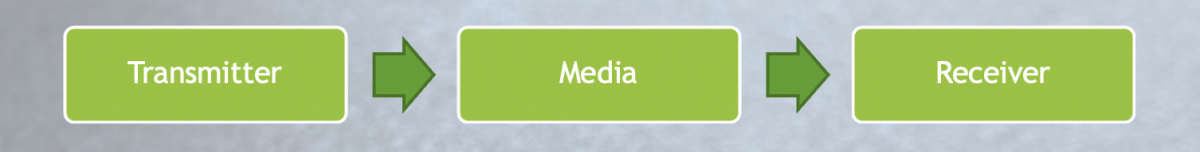

一条完整的通信链路通常由发射端（Transmitter）、传输信道（Media）和接收端（Receiver）组成。

发射端（Transmitter）

发射机负责产生载波信号，并完成调制、放大和发送，其内部包含PLL、时钟振荡器、驱动器等高速器件，因此也是抖动的重要来源。发射端常见的抖动来源包括热噪声会产生随机抖动；占空比失真会造成确定性的边沿偏移；电源噪声既可能形成随机抖动，也可能产生周期性抖动；芯片内部不同模块之间的耦合则容易形成周期性抖动。在发射端通常需要采用低抖动晶振、优化PCB布局、加强电源完整性设计，降低系统抖动。

信道（Media）

信号在PCB走线、背板、高速连接器、双绞线或光纤中传播时，同样会产生抖动。信道中的主要抖动来源包括：由于走线过长、阻抗不连续或连接器反射造成的插入损耗和阻抗失配，容易形成码间干扰（ISI）；高速信号之间的串扰（Crosstalk）则会带来周期性抖动。随着传输速率不断提高，PCB阻抗控制、差分布线、长度匹配以及信号完整性分析已经成为高速电路设计的重要内容。

接收端（Receiver）

接收机负责恢复时钟并完成数据采样，对抖动同样十分敏感。接收端常见的抖动来源包括：终端匹配错误会导致码间干扰；热噪声产生随机抖动；占空比失真影响采样窗口；电源噪声可能形成随机或周期性抖动；芯片内部耦合同样可能引入周期性抖动。如果系统整体抖动超过接收器允许范围，就可能出现误码率增加、链路重训练甚至通信失败。

为什么低抖动晶振越来越重要？

随着PCIe、Ethernet、光通信、5G基站、AI服务器和数据中心的发展，高速串行接口速率不断提升，系统允许的时钟误差越来越小。为了保证信号完整性，越来越多的设计开始采用低相位噪声、低相位抖动的时钟源。KOAN晶振低抖动系列时钟振荡器可提供CMOS、LVDS、LVPECL、HCSL等多种输出方式，适用于服务器、交换机、工业控制、通信设备、测试测量以及高性能计算等应用。其中，KJ系列飞秒级低抖动晶振能够有效降低系统时钟噪声，提高高速接口的数据传输稳定性，满足高可靠性时钟设计需求。

如何降低系统中的抖动？

降低抖动不仅需要选择高性能晶振，还需要从整个系统进行优化。首先应选择低相位噪声、低抖动的时钟振荡器；其次，要保证电源完整性，降低纹波和噪声；高速PCB应进行阻抗控制和差分长度匹配，减少反射和串扰；合理布局时钟线路，避免高速信号之间的耦合；对于高速接口，还应结合PLL、电源滤波和屏蔽设计，进一步提升系统稳定性。
