晶振静电容C0过大,会怎么样?

发布时间:2023-07-14 阅读次数:716

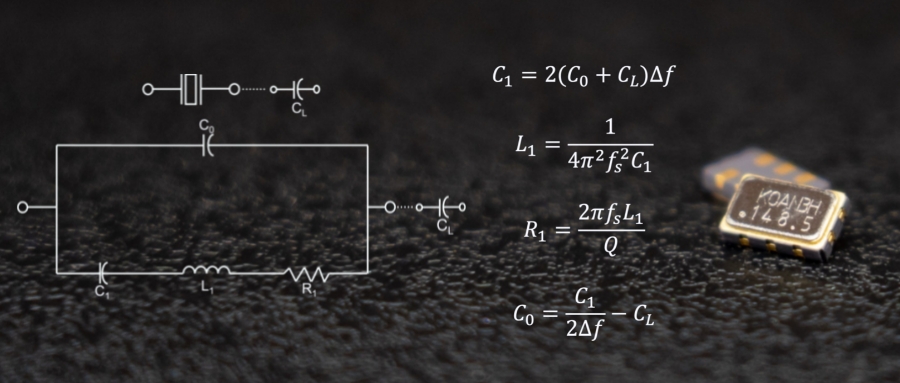

石英晶体在设备中用作时间或者频率的基准源。石英晶体谐振器可以当做一个机械振动系统。机械振动系统和电路是“等效”的。


静电容C0指的是晶体两引脚之间的电容,是以水晶为介质,由两个金属电极形成的电容。与晶片电极面积(或晶体体积)大小和频率大小正比。静电容C0太高会产生较大的副波,影响频率稳定性。

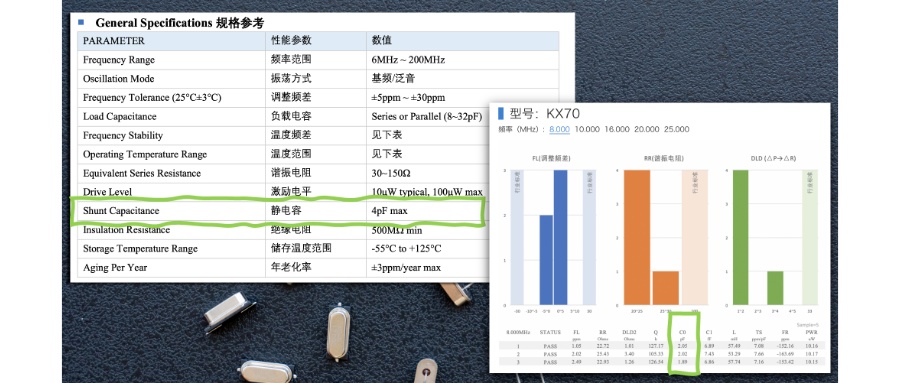

以KOAN晶振KX70为例:8.000MHz的无源晶振C0在产品规格书中定义为4pF最大,在我们的实际测数据中,C0值控制在2pF上下,因此晶振的输出稳定性得到保障。






如果负载电容CL很大,静态电容C0的改变对频率变化的影响很小,频率更加稳定。所以负载高,远端相位噪声好;若数过大,则很难调整到标称频率,晶振不容易起振。相反,如果负载电容CL很小,静电容C0的微小变化会造成频率的明显变化。近端相位噪声好,容易调整频率,晶振容易起振。

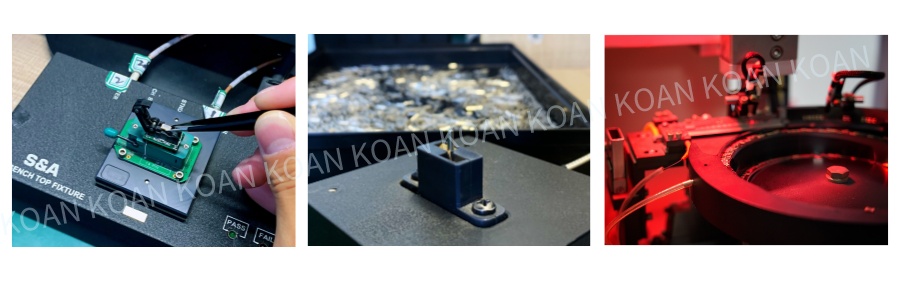

KOAN晶振公司配备了E5052B信号分析仪器(测量相位噪声和抖动)、S&A280B、S&A250B测试仪器,以及高低温箱,抗冲击试验设备。我们能够检测在温度、负载和功率电压变化条件下的频率稳定性。我们可以快速高水平满足客户的需求、精准化匹配、快速故障分析。
