晶振可靠性测试:高低温储存试验

发布时间:2023-09-26 阅读次数:426

高温试验是晶振在高温条件下工作一段时间后,评定高温对晶振的电气和机械性能的影响;或者长时间高温存储(不带电)后,评定晶振的质量稳定性,可参照标准GJB 360B.108。低温试验是长时间低温存储(不带电)后,评定晶振的质量稳定性,以及检测封装中足以对晶振产生不良影响的残存湿气,即通常的露点测试,可参照标准GJB 548B.1013.1。



高低温储存试验(High/Low Temperature Storage)暴露的故障来源于元器件表面和内部的物理和化学变化,例如:密封问题,材料热胀冷缩问题,电性能产生的变化等。



试验说明

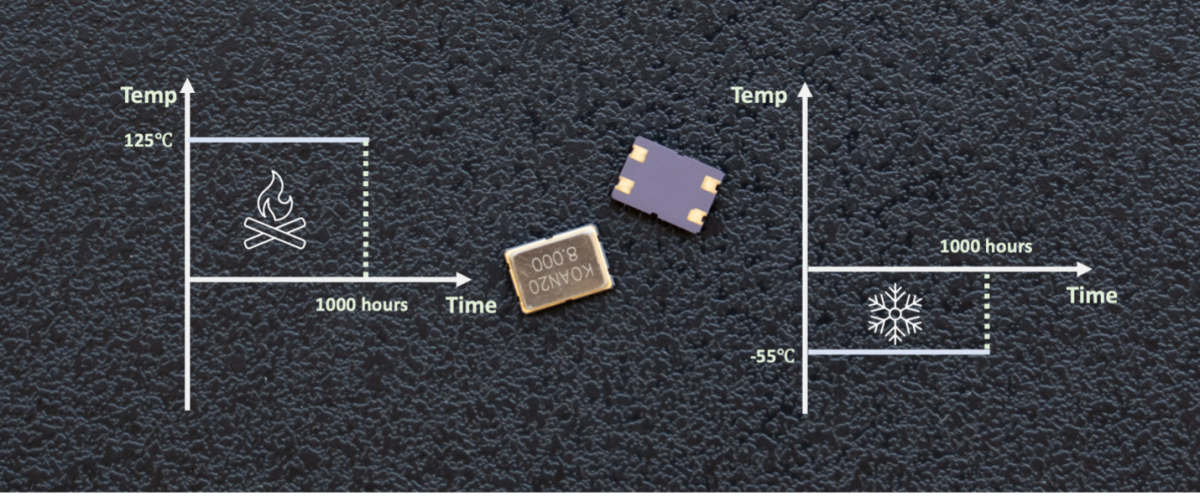

高温存储试验:
    - 工作温度: 125°C±5°C;
    - 存储时间: 1000H±12H,不带电;
    - 实验结束后24±2Hrs内进行电性能测试。

高温储存试验可以使用“电热恒温箱”来进行试验,可参考标准MIL-STD-202 Method 108。





低温存储试验:
    - 工作温度: -55°C±5°C;
    - 存储时间: 1000H±12H,不带电;
    - 实验结束后24±4Hrs进行电性能测试。

低温储存试验可以使用“低温试验机”,可参考标准JIS-C7021B-12。





本试验对晶振的影响

高温存储试验:晶体谐振器频率降低3.5ppm左右(5max),谐振阻抗增大3Ω左右±10%(5max); 晶体振荡器频率降低3.5ppm左右(5 max)。




低温存储试验:晶体谐振器频率降低2.5ppm左右(5max),谐振阻抗增大3Ω左右±10%(5max); 晶体振荡器频率降低3.5ppm左右(5 max)。





KOAN晶振无源和有源多种型号均可满足您的需求。我们的专业销售团队可以根据不同的应用领域,为您精准化匹配晶振参数。另外,总部配备了E5052B信号分析仪器、S&A280BS&A250B测试仪器,以及高低温箱,抗冲击试验设备等。我们的质量方针是精益求精、追求卓越、制造非凡、顾客满意。产品质量和技术追求行业最高水准。公司追求精细化质量管理,以满足客户对高端产品需求。
