在晶振选型过程中，经常会有客户咨询："正弦波晶振可以替换方波晶振吗？""方波晶振能否直接代替正弦波晶振？"答案通常是不行。虽然两者都能提供稳定的频率信号，但输出波形、驱动方式以及应用场景存在明显差异。如果直接替换，可能导致电路无法正常工作，甚至影响系统性能。

正弦波晶振是什么？

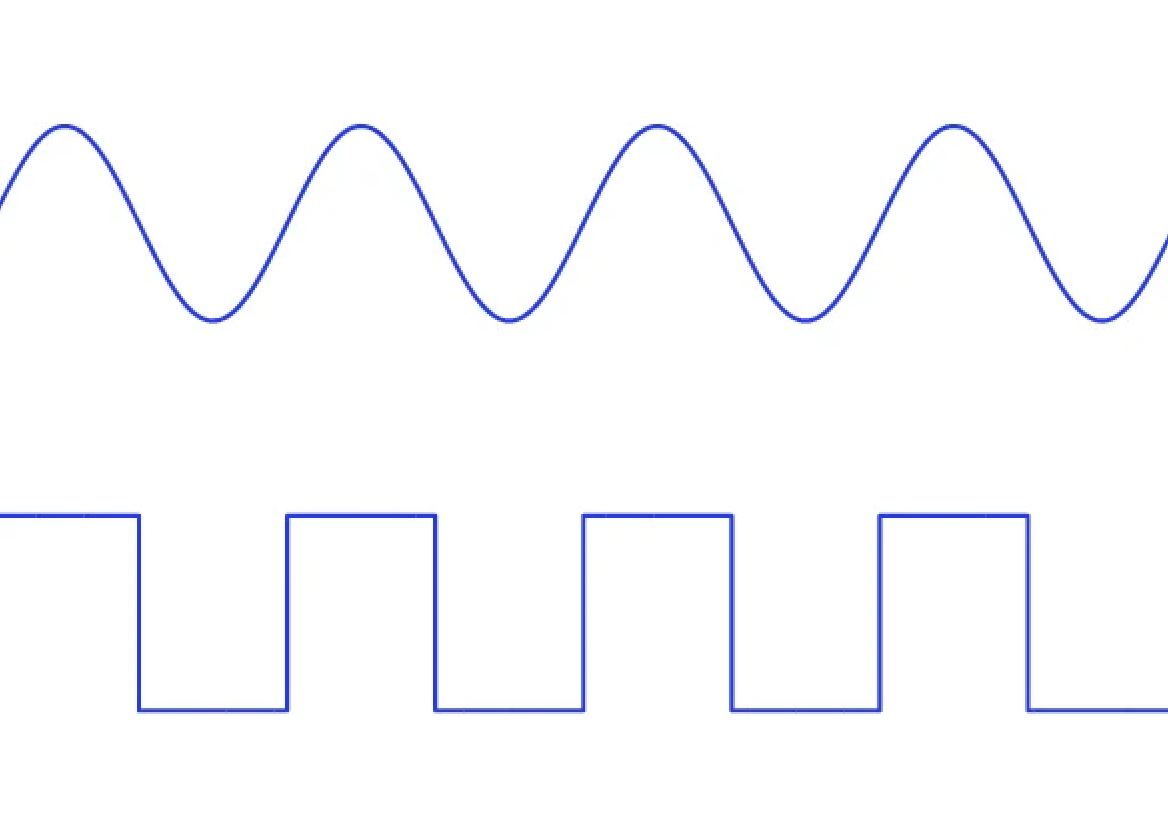

正弦波晶振输出连续、平滑的正弦波信号，其频谱中主要包含基频成分，谐波含量较低，因此具有良好的频谱纯净度和较低的相位噪声。通常用于对信号质量要求较高的应用，例如射频系统、无线通信、频率合成器、精密测量仪器以及测试设备等。这类应用更关注频率稳定性、相位噪声和谐波性能，而不是数字逻辑电平。由于输出信号接近理想正弦波，正弦波晶振也更适合作为射频前端、本振（LO）或模拟电路的频率参考源。

方波晶振是什么？

方波晶振输出的是高、低电平交替变化的数字信号，常见输出类型包括CMOS、TTL、LVDS、LVPECL、HCSL等。与正弦波相比，方波具有较快的上升沿和下降沿，能够直接驱动数字芯片，因此广泛应用于MCU、FPGA、DSP、CPU、存储器、网络设备以及工业控制系统等数字电路。由于方波包含丰富的谐波成分，因此更容易产生电磁干扰（EMI），但其驱动能力强、接口兼容性好，是数字系统最常见的时钟输出方式。

为什么不能直接互相替代？

正弦波晶振和方波晶振最大的区别在于输出方式不同，因此接收电路对它们的要求也完全不同。数字芯片通常需要满足一定逻辑电平的方波时钟输入，例如CMOS或TTL信号。如果使用正弦波晶振直接替代，输出幅度可能不足，芯片无法正确识别逻辑高低电平，导致系统不能正常启动或工作异常。

射频系统或模拟电路通常要求信号具有较低的相位噪声和谐波。如果将方波晶振直接替代正弦波晶振，其丰富的高次谐波可能引入额外噪声，影响频谱纯净度，降低系统性能。因此，两种晶振虽然频率相同，但并不能简单地互相替换。

什么情况下可以替换？

只有在系统设计允许的情况下，并经过相应的信号处理，才有可能实现替换。例如，在某些数字系统中，可以利用比较器、整形电路将正弦波转换成方波后供数字芯片使用。而在部分射频应用中，也可以通过滤波电路降低方波中的谐波分量，再作为频率参考使用。这类方案需要重新评估整个电路设计，包括输出幅度、输入阻抗、负载能力、相位噪声、EMI以及时序要求，因此并不属于简单替换。

如何选择合适的晶振？

如果应用于数字电路、单片机、FPGA、CPU等系统，通常建议选择方波晶振，其能够直接输出数字时钟信号，驱动能力强，接口兼容性好。如果应用于射频通信、频率合成、精密测量、测试仪器等领域，则更适合选择正弦波晶振，以获得更低的相位噪声、更好的频谱纯净度以及更高的频率稳定性。晶振选型除了考虑输出波形外，还应综合评估频率、工作电压、封装尺寸、温度稳定性、相位噪声以及功耗等参数，确保满足系统设计要求。

KOAN晶振

KOAN晶振提供多种有源晶振和无源晶振产品，支持正弦波、CMOS、LVDS、LVPECL、HCSL等多种输出方式，可广泛应用于通信设备、工业控制、汽车电子、医疗设备、测试测量及消费电子等领域。针对不同应用需求，KOAN可提供专业的晶振选型建议，并配备E5052B信号分析仪、S&A280B、S&A250B等测试设备，对频率稳定性、相位噪声、抖动等关键性能进行验证，为客户提供可靠的时钟解决方案。
