无源晶振:驱动功率(Drive Level)与负性阻抗(Negative Resistance)

发布时间:2024-03-16 阅读次数:3504

无源晶振(石英晶体谐振器)本身不会主动产生振荡,需要依靠外部振荡电路提供激励才能正常工作。为了保证晶振能够可靠起振、长期稳定运行,驱动功率(Drive Level,DL)和负性阻抗(Negative Resistance)是电路设计中必须关注的两个关键参数。


什么是驱动功率(Drive Level)?

驱动功率(Drive Level,DL)是指晶体在振荡过程中实际消耗的功率,通常以μW微瓦表示。驱动功率由振荡电路提供,它决定了晶体振动的能量大小。只有提供适当的激励,晶体才能顺利起振并维持稳定振荡。驱动功率并非越大越好。如果超过晶振规格书规定的最大Drive Level,会导致晶片振动幅度过大,产生额外热应力,影响频率稳定性,甚至造成晶片损坏或提前老化。


常见驱动功率参考值

随着晶振向小型化、低功耗方向发展,晶体能够承受的驱动功率越来越低,因此外围振荡电路的设计也提出了更高要求。不同封装和频率范围的晶体,对驱动功率的要求有所不同,典型参考值如下:


晶振类型典型驱动功率最大值
49U / 49S(SMD)100μW500μW
SMD 1612~7050(MHz)10μW50μW
32.768kHz音叉晶体0.1μW0.5μW


如何降低驱动功率?

如果实际驱动功率过高,可通过调整外围电路进行优化。

1. 增加阻尼电阻(Rd):可以降低反相放大器输出幅度,从而减少晶体实际承受的驱动功率。但阻尼电阻过大也会降低振荡裕量,因此需要在驱动能力和起振可靠性之间取得平衡。

2. 减小外部负载电容:负载电容减小后,振荡回路阻抗增加,晶体获得的驱动能量相应下降,同时还能降低整体功耗。负载电容调整还会影响频率精度,因此应结合晶振规格书综合设计。


小型化晶振对驱动能力的影响

晶振封装尺寸越来越小,例如1612、2016等超小型封装。由于晶片尺寸减小,这类晶振通常具有更低的驱动功率、更低的工作电流、更低的功耗、驱动能力相对较弱。如果系统需要较大的驱动能力,例如工业设备或复杂时钟网络,可优先选择尺寸较大的晶体,或者采用驱动能力更强的振荡IC,并搭配高Q值石英晶体,以获得更大的振荡裕量。KOAN晶振提供多种小型化产品,例如KX16(1.6 × 1.2mm无源晶体);KT16CS(1.6 × 1.2mm温补晶振)。


什么是负性阻抗?

负性阻抗是振荡器能够向晶体提供能量的能力,也是判断晶振是否能够可靠起振的重要指标。在皮尔斯振荡器等晶振电路中,MCU或振荡IC内部放大器会表现出一定的负电阻特性,用来补偿晶体等效串联电阻(ESR)造成的能量损耗,从而维持持续振荡。如果负性阻抗不足,晶振可能出现:

起振困难;

起振时间过长;

温度变化时停振;

长期运行稳定性下降。


负性阻抗应满足什么要求?

为了保证晶振具有足够的振荡裕量,业内通常建议:

|−R| ≥ 5 × ESR(RR)

其中:|−R|振荡电路负性阻抗绝对值、RR(ESR)晶体等效串联电阻。振荡器提供的负性阻抗至少应达到晶体ESR的5倍,才能保证良好的起振性能和环境适应能力。当振荡器进入稳定工作状态后,回路逐渐达到能量平衡,此时:|−R| = RR,系统进入稳定振荡状态。


如何测量负性阻抗?

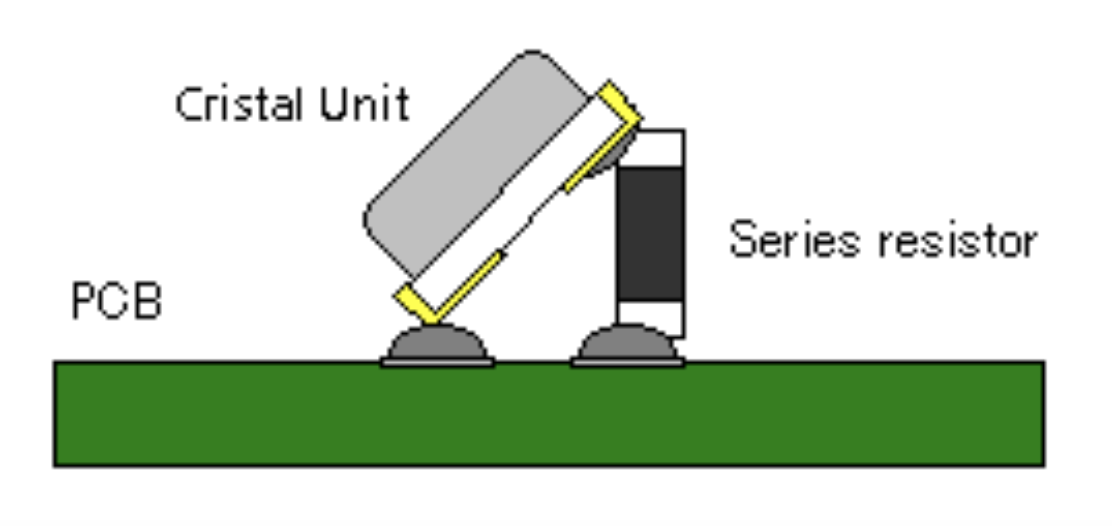

常采用串联电阻法测量负性阻抗。具体方法是在晶体与振荡电路之间串联一个测试电阻(Rtest),然后逐步增加电阻值,直到振荡停止。

负性阻抗 ≈ Rtest + 晶体ESR

通过这种方式,可以快速评估振荡器是否具有足够的振荡裕量,并验证外围电路设计是否合理。

KOAN晶振

驱动功率和负性阻抗直接影响晶振的起振能力、频率稳定性及长期可靠性。合理控制Drive Level,并保证足够的负性阻抗,是设计高可靠性振荡电路的重要基础。KOAN晶振提供丰富的无源晶体、有源晶振及TCXO产品,可根据客户应用需求推荐合适的晶体参数、驱动能力及外围电路方案,并配备专业测试设备,对驱动功率、负性阻抗、频率稳定性及可靠性进行全面验证,为通信、汽车电子、工业控制及消费电子等领域提供高品质时钟解决方案。
