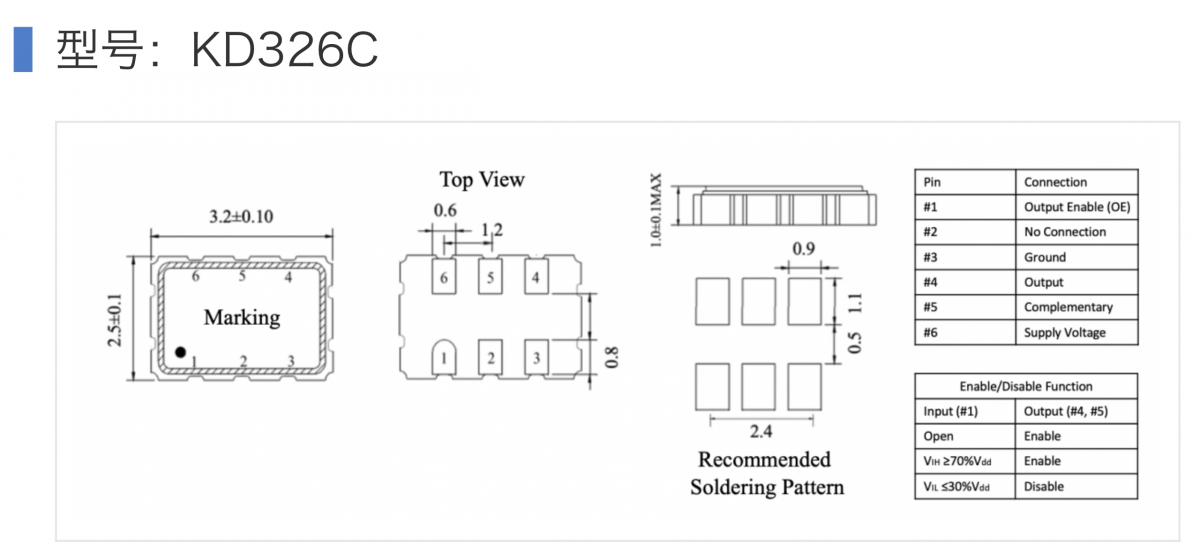

晶振的规格书通常会提供引脚定义和测试电路图，用于判断晶振的连接方法。KD326C为例：引脚#3是接地、GND引脚，为负极；引脚#6是电源引脚，为正极。

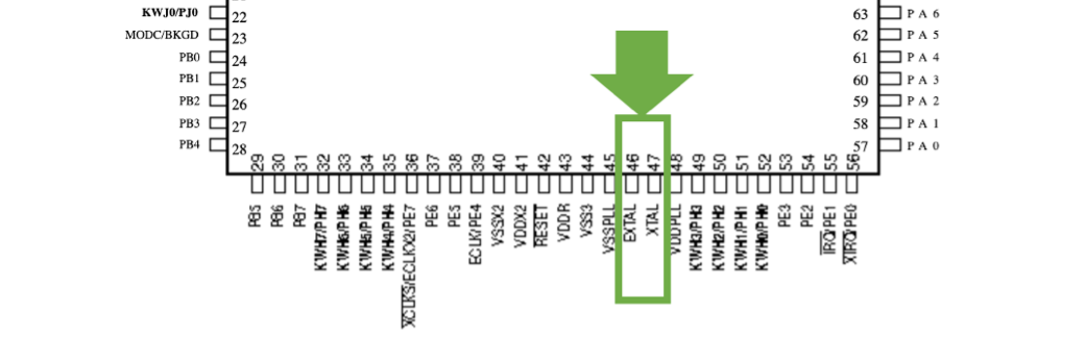

即使晶振没有明确的标识，您也可以通过观察电路板晶振的引脚布局来确定输入和输出端。一般来说，晶振的输入端可能会连接到设备的主板或其他电路中，而输出端通常会连接到微控制器或其他芯片的时钟输入引脚。MCU的产品规格书（例如型号MC9S12XS128）引脚图总能看到XTAL和EXTAL的身影。标记处是单片机外部时钟源的连接引脚。详情：《单片机外部晶振 - XTAL和EXTAL引脚》

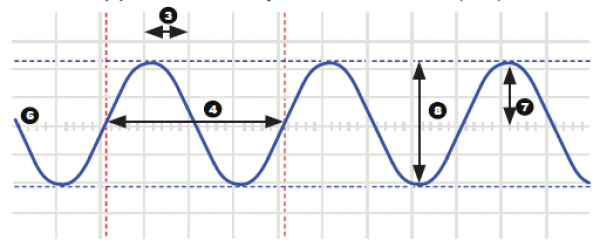

使用示波器连接晶振的两个引脚，并观察波形可以帮助确定输入和输出端口。 当晶振工作正常时，其输出端（连接到电路中的输入端）会产生稳定的振荡信号。另一个端口可能没有稳定的信号，但可能会有一些高阻抗的波形，表示其为输出端口。
