晶体振荡器和晶体谐振器用于为电子设备提供稳定的频率信号，是通信、消费电子、工业控制、汽车电子及计算设备中的重要时钟元件。晶振封装会影响产品尺寸、自动化生产效率、频率稳定性、抗振能力、工作温度范围和成本。选择晶振封装时，建议综合评估电路板空间、安装工艺、频率精度、环境条件、输出类型及预算。KOAN凯擎小妹将介绍常见晶振封装的特点、应用场景和对应产品系列，包括HC-49、SMD贴片、圆柱、DIP金属封装、陶瓷晶振和MEMS晶振。

晶振封装如何选择？

在选型前，可先确认以下问题：

PCB空间是否有限，是否需要小型化封装？

产品采用插件工艺还是SMT贴片自动化生产？

系统对频率稳定度、相位噪声或抖动是否有严格要求？

产品是否处于高温、低温、高振动或强冲击环境？

是否需要低功耗、快速启动或高可靠性？

成本、供货周期和替代料是否满足项目需求？

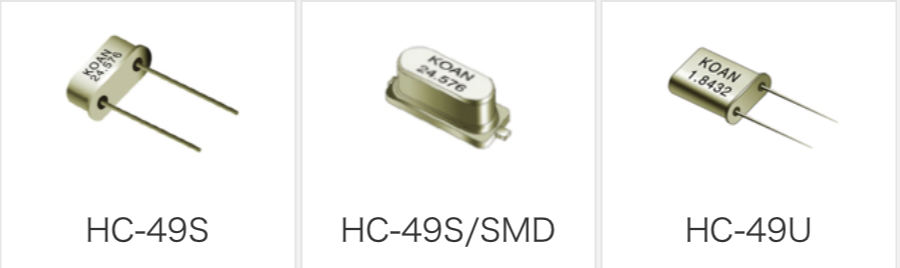

HC-49S/U/M晶振

HC-49系列是常见的传统插件式石英晶振封装，工艺成熟、成本较低，适合空间要求相对宽松的产品。特点为传统插件式封装，尺寸相对较大；机械结构坚固，具有较好的耐用性；生产工艺成熟，成本优势明显；便于维修、手工焊接和替换。HC-49S/U/M晶振适用于家电、电源设备、仪器仪表及传统电子设备等对尺寸要求不高的应用，也适合小批量生产或需要插件工艺的产品。KOAN晶振HC-49系列晶振包括：KX49S、KX49U、KX49M。

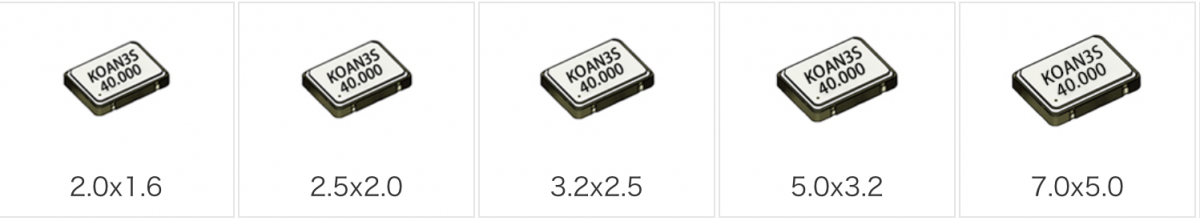

SMD贴片晶振

SMD贴片晶振采用表面贴装技术，体积小、重量轻，适合自动化生产和高密度PCB设计。目前常见封装规格包括1612、2016、2520、3225、5032和7050等，数字通常表示封装的长和宽尺寸，例如1612表示约1.6mm×1.2mm。特点为小型化、轻量化，节省PCB空间；适合SMT自动化贴装，提高生产效率；有利于高密度、小型化电子产品设计；可提供低抖动、差分、扩频等多种输出方案；适用于高频、高精度及时钟完整性要求较高的设计。

SMD贴片晶振广泛用于移动设备、可穿戴设备、医疗电子、无线通信设备、网络设备和消费电子产品。对于空间、重量和自动化制造有严格要求的项目，SMD封装通常是优先选择。KOAN贴片晶振可提供多种系列选择：KJ系列低抖动晶振、KD系列差分晶振。

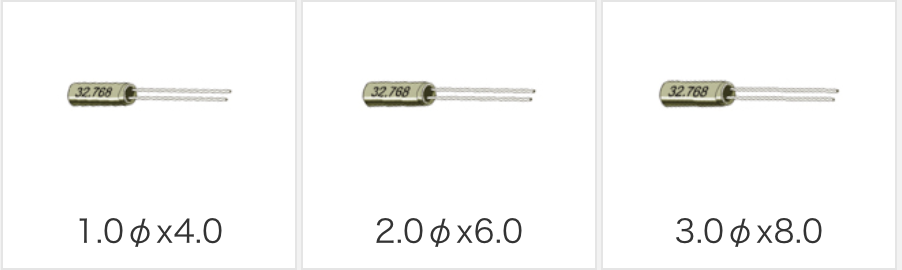

圆柱晶振

圆柱晶振通常采用圆柱形金属封装，常用于kHz低频时钟和部分MHz频率应用。其结构紧凑，适合插件式安装。特点为封装体积较小，适合紧凑型设计、便于插入PCB进行插件安装、封装强度较高，具有一定机械耐受能力、常用于低功耗时钟和基础频率控制电路。圆柱晶振适用于遥控器、玩具、便携式电子产品、计时设备及小型控制设备。对于存在振动或机械冲击的应用，应进一步根据规格书确认具体产品的抗振和抗冲击等级。KOAN晶振型号：

kHz频率：KX1040、KX2060、KX3080

MHz频率：KX26、KX38

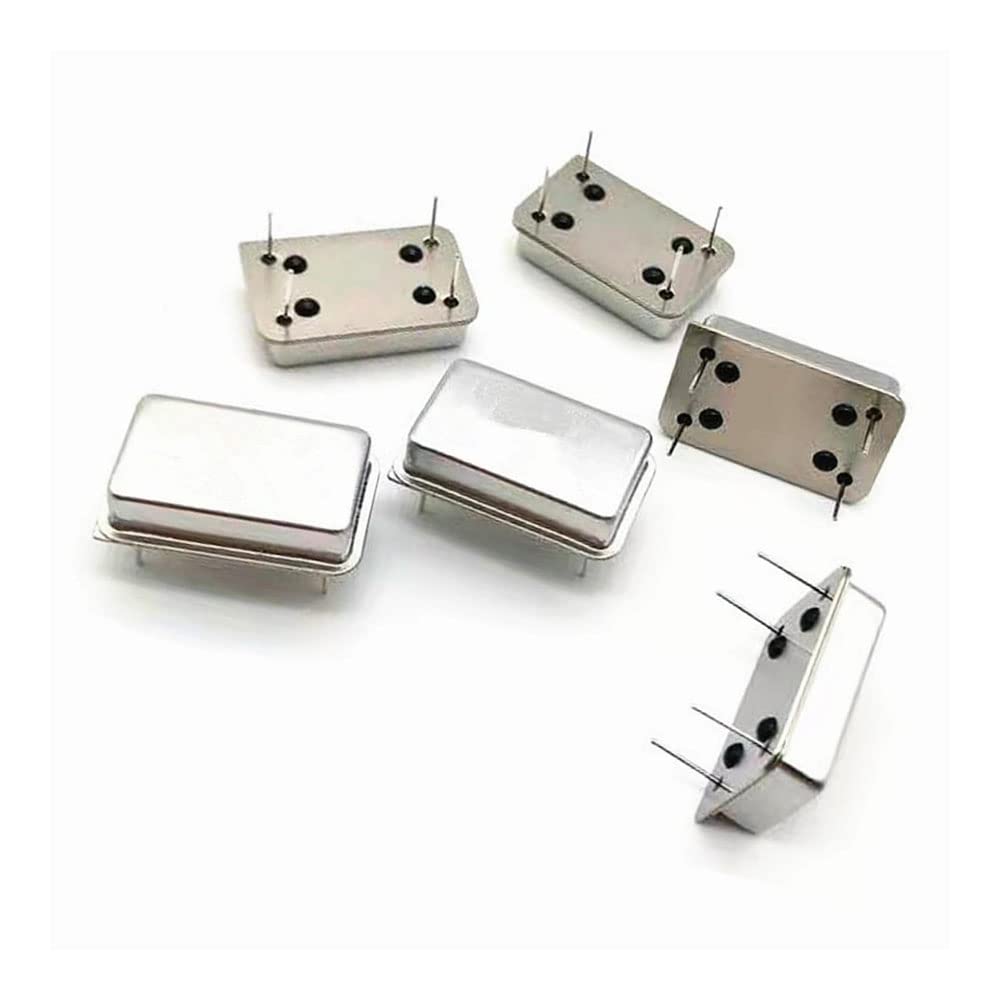

DIP金属封装晶振

DIP金属封装通常用于对稳定性、精度、耐久性和环境适应性要求较高的时钟产品，例如各类有源晶振、压控晶振、温补晶振和恒温晶振。特点为金属外壳，机械保护性较好；可提供较高稳定度和较高精度；适合宽温、长期运行及高可靠性应用；产品类型丰富，可覆盖普通时钟、压控、温补和恒温方案。

DIP金属封装晶振常用于航空航天、通信基站、测试测量、工业控制及高可靠性设备。对于电磁兼容性要求严格的系统，还应结合整机PCB布局、接地、滤波和屏蔽方案共同评估。KOAN晶振系列

- 时钟振荡器：KS08、KS14

- 压控晶振：KV08、KV14

- 温补晶振：KT14、KT14S、KT14CS

- 恒温晶振：KO2013、KO5050等

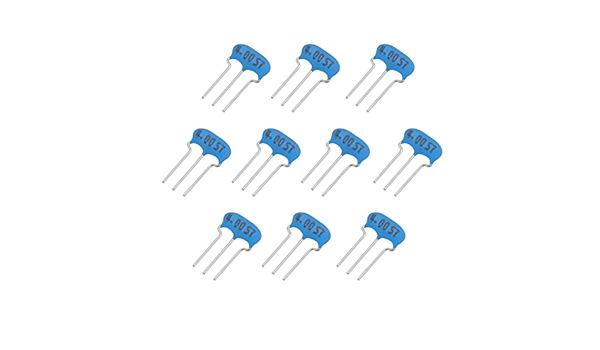

陶瓷晶振

“陶瓷晶振”在实际应用中可能指陶瓷封装的石英晶振，也可能指陶瓷谐振器。两者的频率精度、稳定性和适用范围并不完全相同，选型时应确认具体器件类型和规格书参数。陶瓷封装的石英晶振通常具有良好的机械强度和热稳定表现；陶瓷谐振器则常用于对成本敏感、频率精度要求适中的控制电路。

特点为陶瓷材料具有良好的耐热性和机械强度、可适应一定程度的温度变化和环境应力、适合对成本、尺寸和可靠性有平衡要求的产品、不同陶瓷器件的密封性、长期稳定性和频率精度差异较大，应以规格书为准。陶瓷类频率器件可用于消费电子、工业控制和汽车电子等领域。对于户外设备、汽车电子或温度变化较大的环境，应重点确认工作温度范围、频率稳定度、耐振动性及可靠性等级。

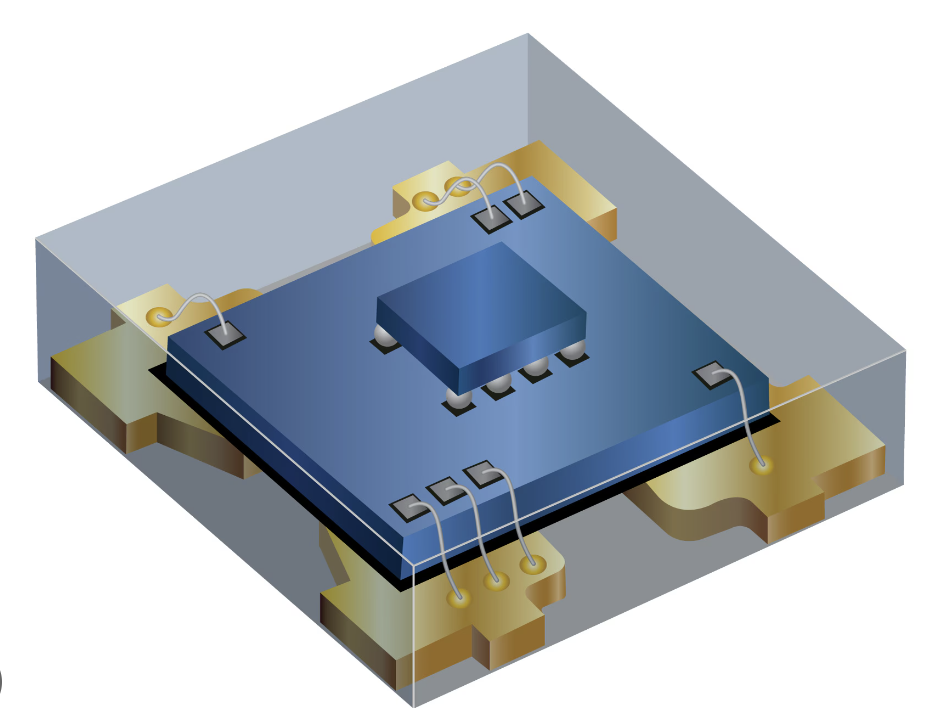

MEMS晶振

MEMS晶振采用微机电系统技术制造，是近年来广泛应用的新型时钟器件。相比传统石英晶振，MEMS晶振在抗振动、抗冲击、尺寸和供货稳定性方面具有明显优势。特点为封装尺寸小，适合高度集成和小型化产品；低功耗，可满足部分便携式和电池供电设备需求；抗振动、抗冲击性能优异；可提供快速启动和较宽工作温度范围；频率稳定度、相位噪声和抖动指标需按具体型号比较。

MEMS晶振适用于可穿戴设备、物联网终端、工业设备、汽车电子、便携式产品及存在振动冲击的应用。对于高速通信、射频和超低抖动场景，应重点比对MEMS晶振与石英晶振的相位噪声和抖动指标。

常见问题

SMD贴片晶振一定比插件晶振好吗？

不一定。SMD晶振更适合小型化和自动化生产；HC-49等插件晶振则具有成本低、便于维修等优势。应依据产品空间、工艺和性能需求选择。

MEMS晶振可以完全替代石英晶振吗？

不能一概而论。MEMS晶振在抗振、抗冲击和小型化方面表现突出，但在超低相位噪声、特定频率稳定度或高精度应用中，仍需根据具体规格与石英晶振进行比较。

哪种封装最适合高振动环境？

应优先选择具有明确抗振动、抗冲击等级的产品。MEMS晶振通常具有较强的环境耐受能力；部分金属封装和专用石英晶振同样可满足严苛环境需求，关键应以具体型号规格书为准。

不同晶振封装没有绝对的优劣。HC-49系列适合成本敏感的传统插件应用；SMD贴片晶振适合小型化和自动化生产；圆柱晶振适合紧凑型插件设计；DIP金属封装适合高稳定、高可靠场景；陶瓷类器件兼顾成本与环境适应性；MEMS晶振则适合小尺寸、低功耗和高抗振应用。KOAN晶振可提供KX、KS、KV、KT、KO、KJ和KD等多个系列。建议根据频率、封装、供电电压、输出逻辑、稳定度、抖动、工作温度和应用环境完成最终选型。
