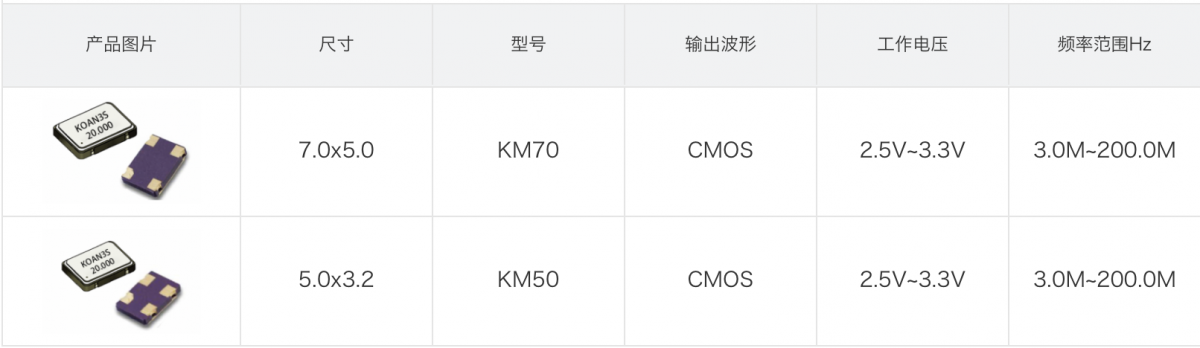

扩频晶振，又称展频晶振或扩频时钟振荡器（Spread Spectrum Oscillator），是在有源晶振的基础上，集成展频调制功能的时钟器件。其主要作用是将时钟信号的频谱能量分散到更宽的频段，从而降低特定频点的峰值电磁干扰（EMI）。与普通晶振相比，扩频晶振尤其适用于对EMI要求较高的电子设备，例如无线通信设备、计算机主板、工业控制设备、网络设备及消费电子产品。

普通晶振与扩频晶振的区别

普通有源晶振：内部集成独立的起振芯片IC，可直接输出稳定的时钟信号。相比无源晶振，它不需要依赖外部起振电路，外围设计更简单，输出信号稳定度较高，受外部匹配电路影响较小。

扩频晶振：在有源晶振的基础上，进一步集成展频电路。它不仅能输出稳定时钟，还能以受控方式对输出频率进行微小调制，使频谱峰值降低，帮助系统通过EMI测试。

扩频晶振的工作原理

起振电路：起振电路以晶体振荡器为核心，用于产生稳定、准确的基础时钟信号。该部分决定时钟信号的基本频率和稳定性。

展频电路：展频电路会对基础时钟进行微小且规律的频率调制，使原本集中在单一频点附近的能量分散到一定频率范围内。这样可降低单一频点的能量峰值，减轻时钟信号对系统EMI测试的压力。扩频并不是消除电磁干扰，而是通过分散频谱能量来降低峰值。因此，系统仍需配合合理的PCB布局、接地、电源去耦和屏蔽设计。

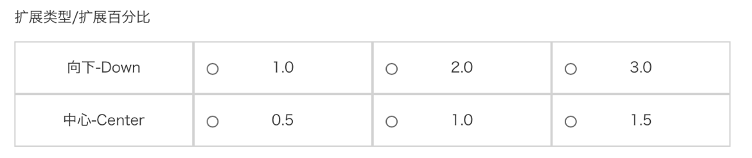

向下扩频与中心扩频有什么区别？

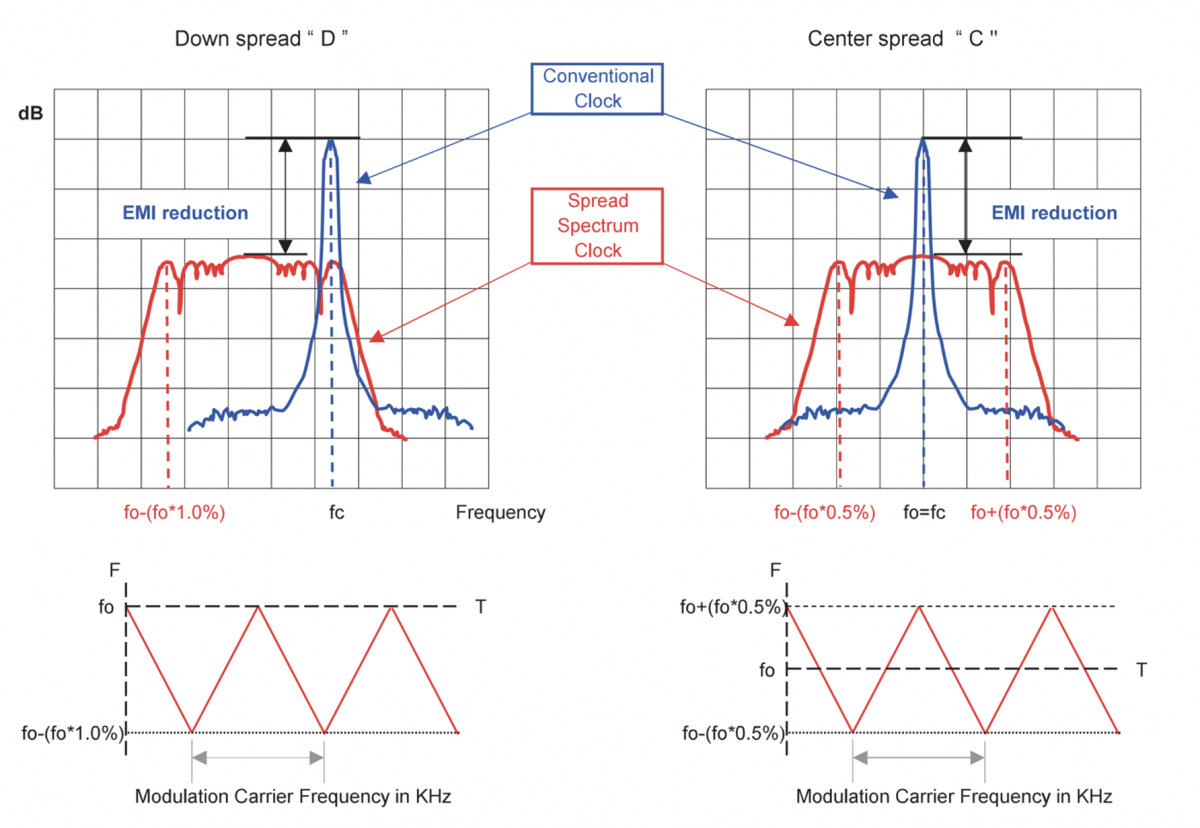

向下扩频：向下扩频是指输出频率以标称频率为最高点，在标称频率以下进行调制。例如，标称频率为100MHz时，实际输出频率会在100MHz及其以下的小范围内变化。向下扩频适合对最高时钟频率有严格限制、不能超过标称频率的系统。【左图：向下扩频频谱示意图】

中心扩频：中心扩频是指输出频率以标称频率为中心，在标称频率上下两个方向进行调制。例如，标称频率为100MHz时，实际输出频率会围绕100MHz在小范围内上下变化。中心扩频能在标称频率两侧更均匀地分散频谱能量，但系统设计时需要确认接收端、接口时序和频率容差能够接受最高频率略高于标称频率的情况。【右图：中心扩频频谱示意图】

如何选择扩频方式？

选择向下扩频还是中心扩频，关键取决于系统对时钟频率上限和频率容差的要求。

- 若系统时钟不能高于标称频率，优先选择向下扩频。

- 若系统允许时钟在标称频率上下小范围变化，且希望频谱分布更均衡，可选择中心扩频。

- 若接口、存储器、射频模块或处理器对时钟抖动、频率偏差要求严格，应先确认其规格书允许的扩频范围。

- 扩频幅度并非越大越好，应在EMI改善效果与系统时序裕量之间取得平衡。

扩频晶振的应用场景

扩频晶振通常用于需要降低电磁干扰、提升系统抗干扰能力的设备，包括：

无线通信设备

计算机主板和服务器

网络交换机、路由器

工业控制设备

汽车电子设备

消费电子产品

高速数字接口及显示设备

常见问题

扩频晶振会改变系统时钟频率吗？

会在规定的扩频范围内对时钟频率进行微小调制，但其平均频率仍围绕标称频率工作。设计时应确认下游芯片能够接受这一频率变化范围。

扩频晶振是否能完全解决EMI问题？

不能。扩频晶振主要降低时钟谐波的峰值EMI，仍需配合PCB布局、接地、电源滤波、屏蔽和接口设计等措施。

所有产品都适合使用扩频晶振吗？

不一定。对于对时钟精度、抖动或瞬时频率变化极其敏感的应用，应先评估芯片和系统是否支持扩频时钟。
