晶振通常不是半导体器件。石英晶体谐振器主要由二氧化硅（SiO₂）晶体制成，利用石英的压电效应实现电能与机械振动之间的转换；无源晶振本身也没有输入端和输出端之分，它是一个双端无源谐振器，需要与MCU或其他振荡电路配合才能产生稳定的时钟信号。而有源晶振内部集成了振荡、放大和输出电路，因此具有明确的电源输入和时钟输出。

一、晶振是不是半导体？

不是。晶振与晶体管、二极管、MOSFET等半导体器件的工作原理不同。晶振中的核心元件是石英晶体。石英的主要成分是二氧化硅（SiO₂），属于绝缘材料，并不是典型的半导体材料。晶振能够产生稳定频率，并不是依靠半导体中的载流子运动，而是利用石英晶体的压电效应。

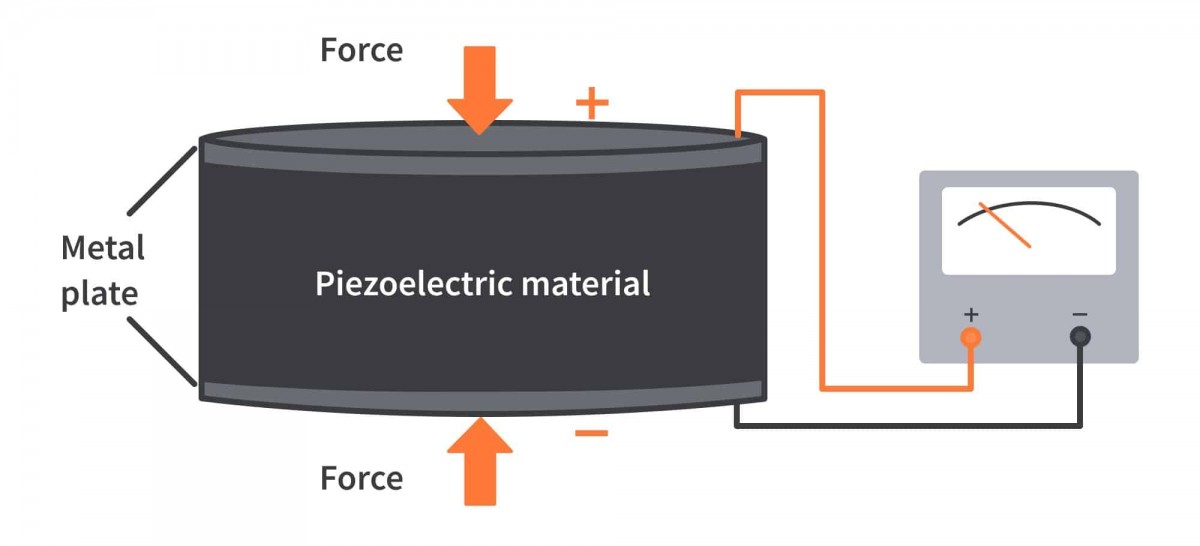

施加电场 → 石英晶体产生机械形变；

机械形变 → 晶体产生电荷变化。

这种电能与机械能之间的相互转换，使石英晶体可以在特定频率附近形成稳定的机械谐振。

经过精确切割和加工后，石英晶片能够获得特定的振动模式和谐振频率。例如AT-cut、SC-cut等不同切型，会影响晶体的频率范围、温度特性和稳定性。因此，晶振更准确的定义是利用石英晶体压电谐振特性的频率控制元件，而不是半导体器件。

二、无源晶振有输入和输出吗？

没有。

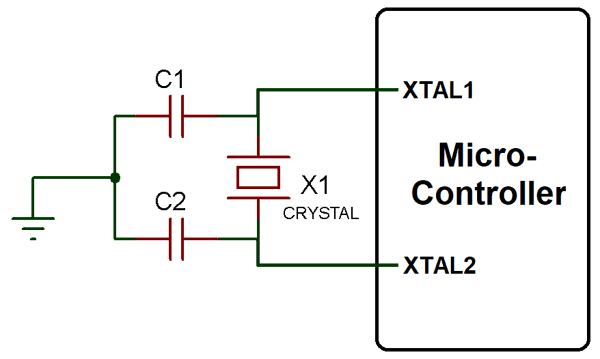

无源晶振通常只有两个电气连接端，本身没有方向性，不存在类似芯片那样明确的“输入脚”和“输出脚”。在MCU数据手册中经常看到XTAL1、XTAL2这两个名称描述的是MCU内部振荡器电路的引脚功能。晶体只是连接在XTAL1和XTAL2之间，作为振荡回路中的高Q值谐振元件。

三、无源晶振是怎么工作的？

无源晶振不能自己产生持续振荡。它更像一个高Q值的频率选择和储能元件，需要外部振荡电路提供能量。以MCU常见的Pierce振荡器为例，内部通常包含放大器，外部连接石英晶体和负载电容。

振荡器开始工作后，放大器向晶体提供能量，晶体利用自身的谐振特性选择特定频率，并通过反馈回路返回振荡器。只要满足振荡条件，系统就能够持续振荡。从环路角度来看，需要满足两个基本条件：

环路增益足够大，以补偿晶体和其他元件的能量损耗；

环路总相位满足振荡条件，使反馈信号能够持续增强。

四、为什么无源晶振没有输入输出之分？

这是因为晶体本身是一个双向的无源器件。无论电信号从哪一端进入，晶体的电气特性主要由其等效参数和谐振特性决定，并不存在固定的信号流向。这与有源晶振完全不同。

例如有源晶振的CLK_OUT就是明确的时钟输出，而无源晶振的两个引脚通常可以互换，不需要区分“哪一脚输入、哪一脚输出”。具体PCB设计仍然需要按照MCU厂商推荐的XTAL1/XTAL2连接方式进行设计，因为MCU内部两个引脚的电路功能可能并不完全相同。

五、有源晶振有输入输出吗？

有。有源晶振本质上是一个完整的时钟振荡器，内部已经集成了晶体谐振单元、振荡电路、放大器、输出缓冲以及波形整形等电路。部分产品还会增加温度补偿、恒温控制或者电子频率控制等功能。因此，有源晶振通常具有明确的电源输入和时钟输出。

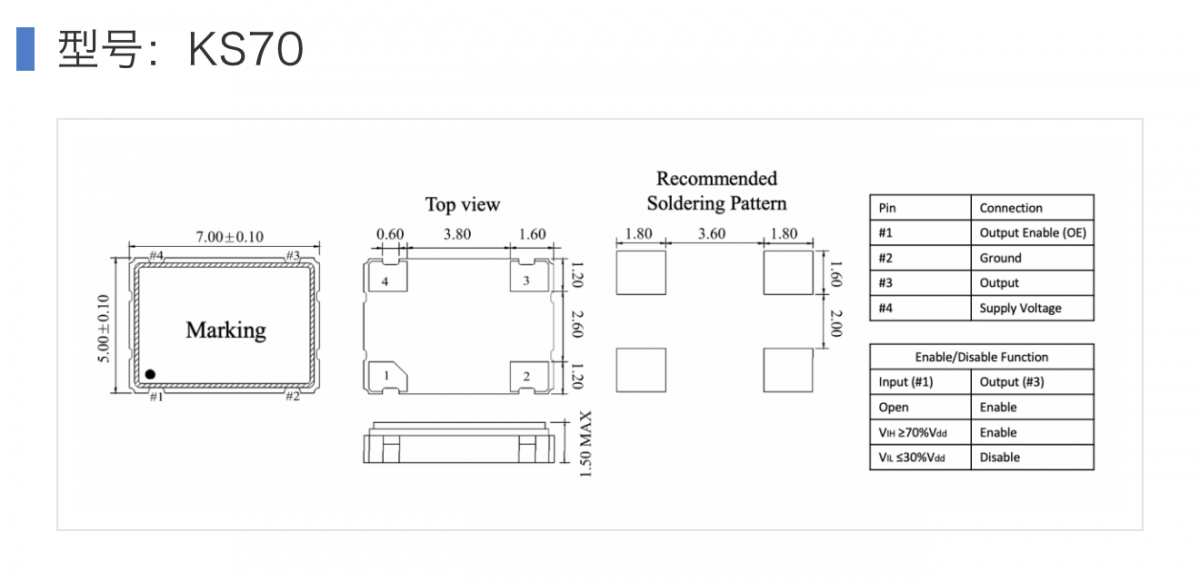

常见引脚包括：VCC电源输入、GND电源地、CLK_OUT时钟输出、Enable输出使能，可选、VC/EFC频率控制输入，可选。所以，有源晶振可以直接向MCU、FPGA、通信芯片等提供时钟信号，不需要芯片内部再搭建一个完整的晶体振荡回路。

六、无源晶振和有源晶振有什么区别？

无源晶振只是谐振元件，而有源晶振是完整的振荡器。

七、为什么MCU晶振回路特别敏感？

无源晶振连接的XTAL1/XTAL2区域通常是一个小信号、高阻抗的模拟振荡回路。因此，PCB上的一点寄生参数变化，都可能影响振荡条件。例如PCB走线过长、负载电容变化、附近高速信号串扰、电源噪声以及示波器探头带来的额外电容，都可能改变晶振实际工作状态。设计时应尽量让晶振靠近MCU，并缩短XTAL走线。

同时，负载电容应根据晶振规格和MCU推荐值进行匹配，接地路径尽量短，晶振区域避免高速数字信号经过。对于高稳定度时钟系统，还需要进一步考虑驱动能力、负性阻抗、ESR、相位噪声、温度漂移和电源噪声等因素。

八、KOAN晶振

KOAN晶振提供无源晶体和有源晶振产品，覆盖多种频率、封装尺寸和输出形式，可应用于MCU、消费电子、通信设备、工业控制以及高稳定度时钟系统。在进行晶振选型时，需要先判断系统需要的是无源晶体还是有源时钟振荡器，再根据频率、负载电容、ESR、频率稳定度、温度范围、输出波形和供电电压等参数进行匹配。这样才能确保晶振与芯片振荡电路或时钟输入接口正常配合，实现稳定可靠的时钟输出。
