晶振功耗主要取决于晶振类型、工作频率、供电电压、负载条件以及工作模式。无源晶振本身不直接消耗电能，系统功耗主要来自外部振荡电路；有源晶振则需要自身供电，因此其功耗通常与供电电压、输出频率、负载和工作模式有关。在电池供电、物联网、可穿戴设备、智能传感器等低功耗应用中，应根据系统的频率精度、启动时间和待机时间要求，合理选择无源晶振或低功耗有源晶振，并通过降低供电电压、优化负载和启停控制来降低整体功耗。

无源晶振：低功耗方案

无源晶振本身属于无源谐振器，不包含放大器和振荡电路，因此不会像有源晶振一样直接产生工作电流。但它必须与MCU、时钟芯片等外部振荡电路配合工作，因此整个晶振振荡回路仍然存在功耗。对于低功耗设计，不能简单地通过降低驱动能力来减少功耗。如果驱动能力不足，可能导致起振困难、起振时间延长甚至温度变化后停振。因此，低功耗无源晶振设计需要在激励功率、负载电容、起振余量和频率稳定性之间取得平衡。对于电池供电设备，可以优先考虑低电压、低功耗的MCU或时钟芯片，并按照芯片数据手册合理匹配晶振的CL参数。

有源晶振：低功耗方案

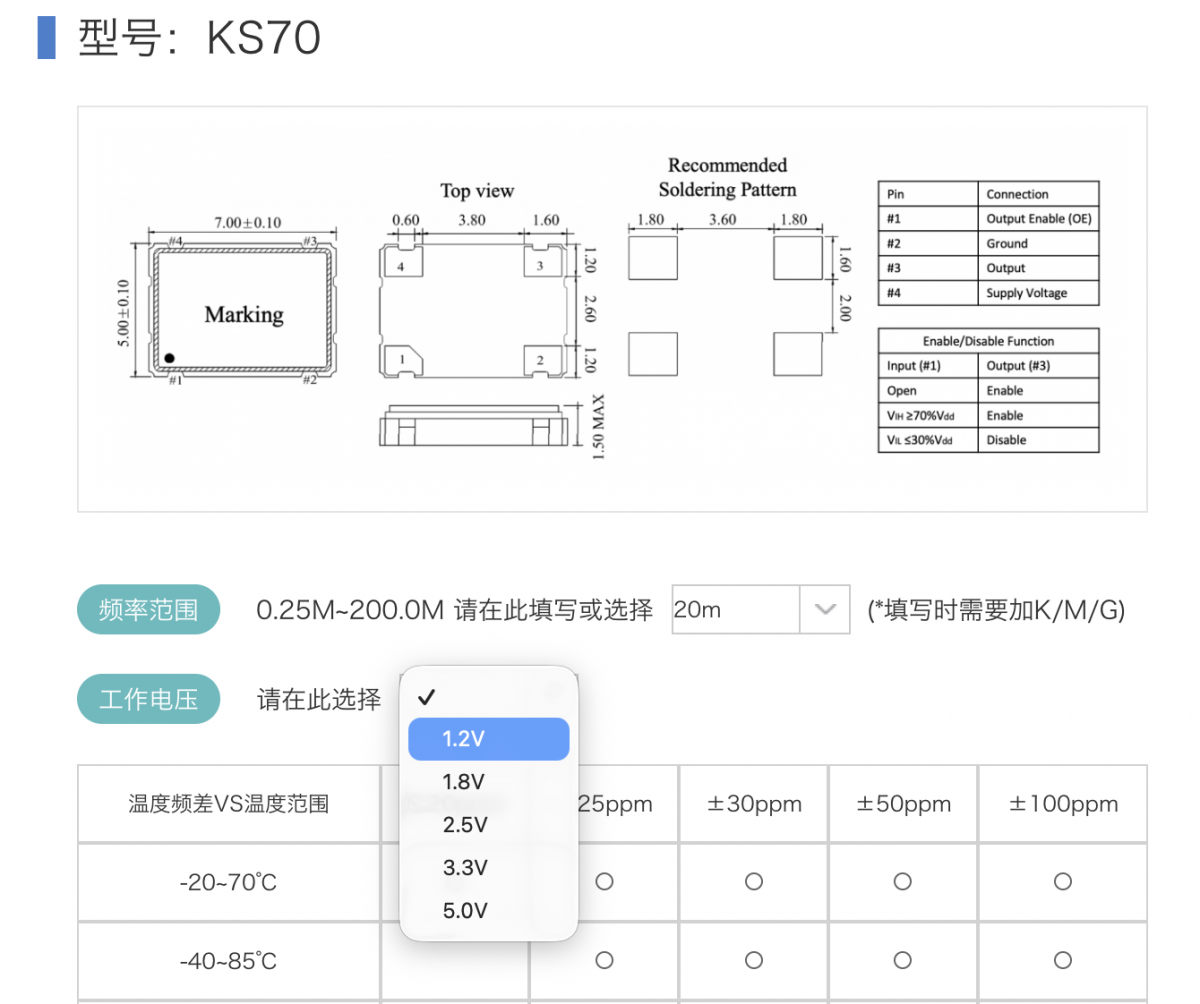

有源晶振内部集成晶体、振荡电路、放大器和输出驱动电路，因此需要独立供电。其功耗通常可以通过供电电压、输出频率、负载以及输出模式进行优化。在满足系统性能要求的情况下，选择1.2V、1.8V等低电压有源晶振，通常比5V供电方案更有利于降低系统功耗。

有源晶振的控制方式也非常重要。OE（Output Enable）主要用于控制输出端。当输出关闭时，内部振荡器可能仍保持工作，因此整体功耗并不会明显下降。ST（Standby）或Power Down则不同。进入待机状态后，内部振荡电路停止工作，工作电流可以显著降低，因此更适合需要频繁休眠和唤醒的低功耗设备。对于智能穿戴、无线传感器和IoT终端等设备，如果晶振并不需要持续工作，选择支持Standby/Power Down功能的有源晶振会更加合适。

哪些因素会影响晶振功耗？

晶振功耗并不是一个固定值，实际工作电流会受到多个参数影响。

频率：频率越高，内部数字电路和输出驱动器的开关活动越频繁，动态功耗也越高。因此，高频有源晶振通常比低频时钟源消耗更多电流。

供电电压：供电电压同样会直接影响功耗。对于CMOS有源晶振而言，动态功耗通常与电压的平方关系密切，因此在其他条件允许的情况下，降低供电电压具有明显的功耗优势。

输出负载：负载电容越大，输出驱动器每次翻转需要提供的电荷越多，动态功耗也会增加。因此，高速时钟系统应尽量控制输出负载，并合理规划PCB走线。

工作模式：决定了设备在非工作状态下的功耗。对于需要长时间待机的设备，与其单纯寻找更低工作电流的晶振，不如优先考虑支持Standby/Power Down功能的产品。

低功耗晶振如何选？

对于32.768kHz RTC、低功耗计时和睡眠唤醒等应用，可以优先考虑低频无源晶振，通过MCU内部低功耗振荡器实现时钟功能。对于需要几十MHz高速时钟、同时又要求低功耗的IoT和无线设备，可以根据芯片要求选择低电压无源晶振或低功耗有源晶振。

如果系统存在大量睡眠、唤醒周期，则应重点关注Standby电流、启动时间和频率稳定性，避免为了降低工作电流而牺牲启动可靠性。低功耗并不意味着驱动能力越低越好。如果振荡器的负阻抗裕量不足，可能出现冷启动失败、温度变化后不起振以及批次一致性下降等问题。因此，低功耗晶振选型仍应结合ESR、CL、驱动能力和起振余量进行验证。

晶振低功耗设计的核心思路

晶振功耗优化需要考虑以下三点：

1、降低工作电压

2、降低无效工作时间

3、优化振荡回路

降低供电电压适用于有源晶振；通过Standby或Power Down减少工作时间适用于间歇运行的系统；优化CL、ESR、驱动能力和PCB布局，则能够在保证可靠起振的同时避免不必要的功耗。需要在功耗、起振可靠性、频率稳定性和系统性能之间找到合理平衡。

KOAN晶振

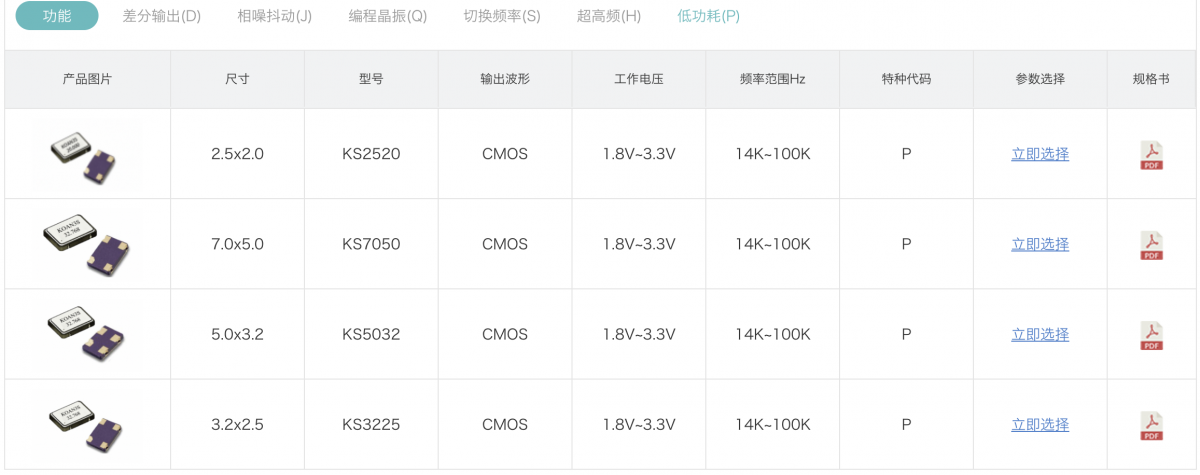

作为专业晶振供应商，KOAN晶振提供无源晶振、有源晶振以及温补晶振等多种时钟器件，可根据不同应用对工作电压、频率、功耗、稳定度和封装尺寸的要求进行选型。针对电池供电、物联网、可穿戴设备及工业控制等低功耗应用，KOAN可提供相应的晶振产品与技术支持，帮助客户在满足时钟精度和可靠性的同时优化系统功耗。如需进行具体选型，可结合工作频率、供电电压、允许功耗、工作温度、输出方式及封装尺寸等参数进行匹配。
