高精度晶振和铷原子时钟都是高稳定度的时间与频率基准，但二者的工作原理和应用定位不同。高精度晶振依靠石英晶体提供优异的短期频率稳定性，具有体积小、功耗低、启动快等优势；铷原子时钟利用铷原子的超精细跃迁频率提供更高的长期稳定性和更低的频率漂移，但成本、功耗和系统复杂度也更高。因此，通信、导航、工业控制等系统通常会根据对短期稳定性、长期稳定性、功耗、尺寸和成本的要求，在晶振与原子频率标准之间进行选择，甚至将两者结合使用。

高精度晶振是什么？

高精度晶振以石英晶体的压电效应为基础，通过晶体的高Q值谐振特性产生稳定的振荡频率。普通晶振容易受到温度变化、老化和外部环境影响，因此在对频率稳定性要求较高的应用中，通常会采用TCXO（温补晶振）或OCXO（恒温晶振）进一步提升稳定性。

- TCXO：通过温度检测和补偿电路修正晶体的温度频差，在较宽温度范围内保持较高的频率稳定性；

- OCXO：通过恒温控制，使晶体始终工作在相对稳定的温度环境中，从而进一步降低温度对频率的影响。

高精度晶振的优势主要体现在短期稳定性好、相位噪声较低、启动速度快、体积小和功耗相对较低，因此广泛用于通信设备、导航设备、测试仪器、工业控制和高精度时钟系统。但石英晶体毕竟属于物理器件，长期运行过程中仍会产生老化漂移，同时振动、冲击和温度变化也会对频率稳定性造成影响。因此，当系统对长期频率准确度有极高要求时，仅靠晶振还不够。

铷原子时钟是什么？

铷原子时钟利用铷-87（Rb-87）原子的超精细跃迁频率作为长期稳定的频率参考。Rb-87的超精细跃迁频率约为 6,834,682,611 Hz（6.834 GHz）。

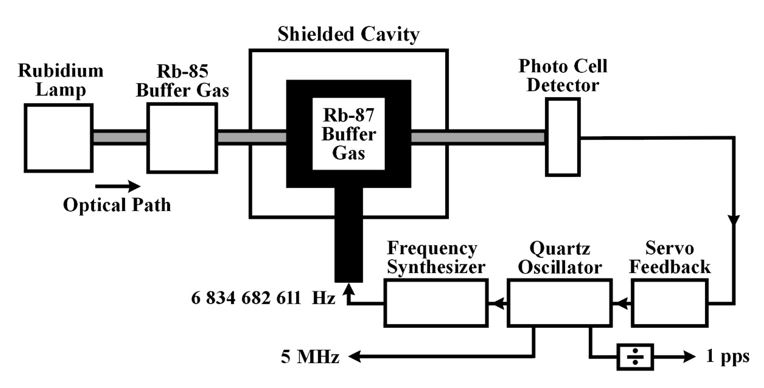

其基本原理可以理解为：先由晶振产生稳定的基础频率，再经过频率合成和控制电路产生微波信号，用于激励铷原子。当激励频率与铷原子的特征跃迁频率匹配时，可以检测到共振状态，并利用反馈系统不断修正本地振荡器的频率。典型铷原子钟通常包括原子气室、光源、光电探测器、微波激励与频率合成电路以及伺服反馈系统等。实际铷原子钟中的光源、原子气室和具体结构会因产品架构而不同，因此不宜简单将所有铷原子钟都归结为完全相同的内部结构。

高精度晶振与铷原子时钟有什么区别？

为什么铷原子钟还需要晶振？

铷原子提供的是非常稳定的长期频率参考，但系统仍然需要一个性能优秀的本地振荡器来产生实际使用的频率信号。高性能铷原子钟中经常采用OCXO作为本地振荡器。控制系统通过检测OCXO与原子参考之间的频率误差，对本地振荡器进行校准。这样可以同时获得较好的短期稳定性、低相位噪声和优异的长期频率准确度。

高精度晶振适合哪些应用？

如果系统更加关注体积、功耗、成本以及短期频率稳定性，高精度晶振通常是更实际的选择。例如，通信设备需要稳定的时钟参考来保证数据同步和射频系统正常工作；测试仪器需要低噪声、高稳定度的时钟源；工业控制设备则更加关注长期运行中的频率漂移和环境适应能力。

普通XO：用于一般时钟应用；

TCXO：用于温度变化较大的精密设备；

OCXO：用于对频率稳定性、相位噪声和短期稳定性要求更高的场景。

铷原子时钟适合哪些应用？

当系统需要极高的长期频率稳定性和准确的时间频率基准时，铷原子时钟的优势更加明显。典型应用包括通信基站、导航系统、卫星通信、科研设备、时间频率标准以及高端测试测量设备等。频率长期漂移可能会逐渐累积并影响整个网络的同步精度，因此需要利用原子频率标准提供更加稳定的长期参考。如果系统只是需要一个稳定的MHz级时钟，而并不要求极高的长期频率准确度，那么直接使用铷原子钟往往没有必要，TCXO或OCXO可能已经足够。

如何选择高精度晶振与铷原子时钟？

实际选型时，应该首先明确系统需要解决的是短期稳定性问题还是长期频率漂移问题。如果要求低功耗、小尺寸、快速启动和较低成本，可以优先考虑TCXO或OCXO；如果系统需要极高的长期频率稳定性，则可以考虑铷原子时钟；如果既要求低相位噪声和优秀短期稳定性，又要求长期频率准确度，则可以采用OCXO和铷原子参考的组合方案。对于晶振选型，还需要进一步确认频率、频率稳定度、温度范围、老化率、相位噪声、输出形式、供电电压和封装尺寸等参数，而不能只看一个ppm指标。

KOAN晶振

对于需要稳定时间与频率基准的通信、工业控制、测试测量、导航及高精度电子设备，晶振的性能直接影响系统整体时钟质量。KOAN晶振长期专注于石英晶体与晶体振荡器产品，可根据不同应用对频率稳定性、相位噪声、温度范围、功耗和封装尺寸的要求提供相应的选型方案。KOAN提供无源晶振、有源晶振、TCXO、OCXO等多类型产品，覆盖不同频率、规格和应用需求。若您正在进行高精度晶振选型，或需要比较TCXO、OCXO与原子频率标准的具体方案，欢迎联系KOAN获取专业技术支持。
