无源晶振无方向性：无源晶振内部只有石英晶片，没有振荡电路，需要依靠MCU或外部振荡器电路才能工作，因此通常没有输入、输出之分。以最常见的两脚贴片晶振为例，两端只是晶体的两个电极，因此安装时无需区分方向。只要焊接到对应焊盘即可，不存在装反的问题。

有源晶振有方向性：有源晶振内部集成了振荡电路，需要供电才能输出稳定时钟信号，因此每个引脚都有固定功能。常见引脚包括：VCC（电源）、GND（接地）、OUT（时钟输出）、OE/Standby（使能控制）

如果安装方向错误，就可能导致无法起振、无输出信号、电源接反、芯片损坏。因此，有源晶振必须严格按照Pin1方向进行安装。

如何通过引脚数量判断？

两脚贴片晶振几乎都是无源晶振，因此没有方向性。四脚封装则需要进一步区分，因为既可能是无源晶振，也可能是有源晶振。

例如，同样都是5.0×3.2mm封装：

-  KX50属于四脚无源晶振；

-  KS50属于四脚有源晶振。

因此，不能只看封装尺寸，还需要查看产品型号或规格书。六脚、八脚以及更多引脚的产品一般都是有源晶振，例如LVDS、HCSL、LVPECL等差分输出振荡器，这类产品均需要区分安装方向。

四脚贴片晶振如何判断方向？

四脚无源晶振虽然采用四个焊盘，但真正参与工作的只有两个功能脚，另外两个焊盘通常连接外壳，用于接地或提高机械强度，因此本身没有方向要求。四脚有源晶振通常会在外壳上标记一个小圆点、三角形或斜角，用来表示Pin1（第一脚）的位置。安装PCB时，应使Pin1与PCB丝印保持一致，再按照规格书确认各引脚定义。不同型号的引脚定义可能有所不同，因此最终仍应以规格书为准。

如何识别Pin1？

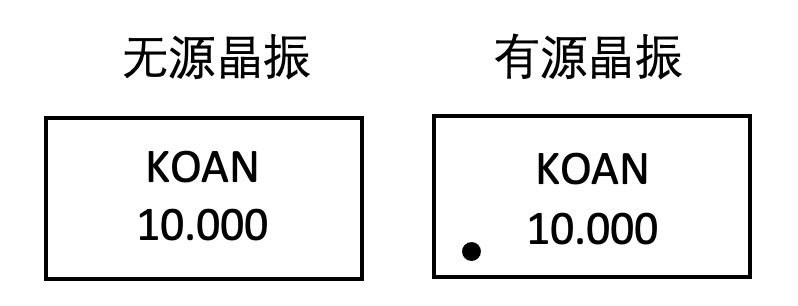

目前市场上的贴片有源晶振，大多采用以下方式标识第一脚：

外壳上的圆点（●）

激光刻印的小点

这些标识都表示Pin1的位置。对于四脚时钟晶振来说，Pin1很多时候定义为OE（Output Enable）或Standby控制端，但不同厂家的定义可能存在差异，因此不能仅凭经验判断。

PCB设计需要注意哪些问题？

对于无源晶振，应尽量靠近MCU放置，缩短走线，减少寄生电容，提高起振可靠性。对于有源晶振，应确保供电稳定，输出走线尽量短，同时按照Datasheet确认Pin1方向，避免贴装错误。在SMT生产前，建议再次核对PCB封装、BOM及产品规格书，确保封装尺寸和引脚定义一致。

如果在选型过程中对封装、引脚定义或安装方向存在疑问，KOAN晶振可提供相应的规格书和应用支持，帮助工程师完成器件选型与电路设计。
