石英晶体谐振器（Crystal Resonator）是电子设备中最重要的频率控制元件之一，主要用于提供稳定的时钟信号或频率基准，因此常被称为电子设备的"心跳"。从单片机、通信设备到工业控制、汽车电子，再到医疗设备和航空航天系统，几乎所有需要精确时钟的电子产品都离不开石英晶体。

什么是石英晶体谐振器？

石英晶体谐振器通常也称为无源晶振，内部仅包含石英晶片及相关封装结构，本身并不能直接输出时钟信号，而是需要与外部振荡电路共同工作。由于石英材料具有极高的机械品质因数（Q值），因此能够产生频率非常稳定的机械振动，并转换为稳定的电信号。这也是石英晶体长期作为高精度时钟源的重要原因。相比有源晶振（XO），无源晶振成本更低、功耗更小，但对外围电路设计要求更高，需要正确匹配负载电容和振荡电路。

压电效应：石英晶体为什么能够振荡？

石英晶体工作的基础是压电效应（Piezoelectric Effect）。

1880年，法国物理学家Jacques Curie和Pierre Curie发现，当石英晶体受到机械压力时，其表面会产生电荷；反过来，当晶体两端施加交流电压时，晶体又会发生机械形变并开始振动。这种电能与机械能之间的相互转换，就是石英晶体能够作为频率控制元件的根本原因。当外部振荡电路持续提供激励信号时，晶片便会按照自身固有谐振频率持续振动，从而输出稳定的频率信号。

石英晶体为什么能够保持稳定频率？

石英晶体具有固定的机械共振频率，这个频率主要由以下几个因素决定：

晶片切割方式（AT切、BT切、SC切等）

晶片厚度

晶片尺寸

石英材料品质（Q值）

其中，Q值越高，能量损耗越小，频率稳定性越好，相位噪声也越低。因此，高品质石英材料能够显著提升晶振性能。

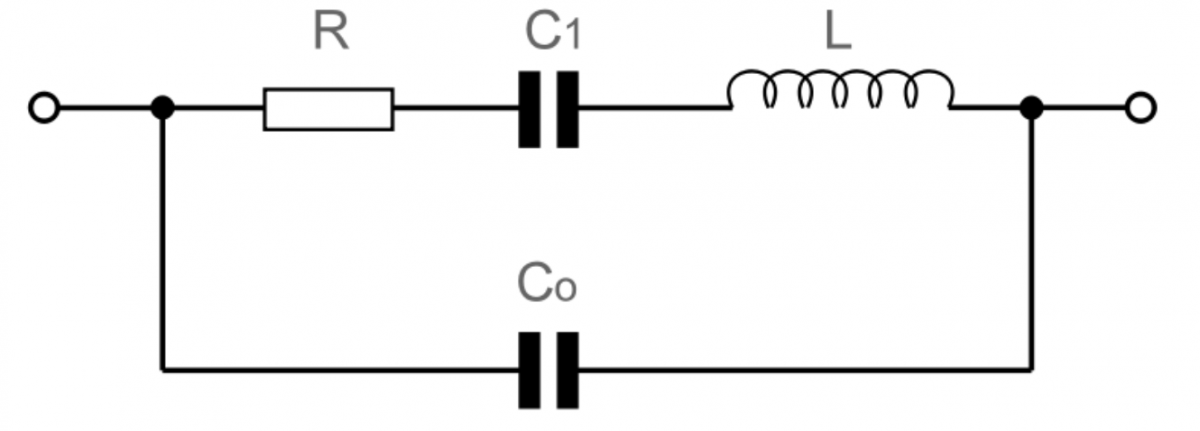

石英晶体的等效电路

虽然石英晶体本质上属于机械振动元件，但在电路分析中通常采用等效电路进行表示。

一个典型的石英晶体等效电路由以下四个参数组成：

静态电容（C₀）：静态电容由晶片两侧电极形成，与晶片面积、封装结构等有关。它属于寄生电容，不参与机械振动，但会影响晶体的谐振特性。

动态电容（C₁）：动态电容表示晶片振动过程中储存的能量，一般数值非常小，通常只有几飞法（fF）至几十飞法。

动态电感（L₁）：动态电感反映晶体机械振动的惯性，是机械运动在电路中的等效表示。

动态电阻（R₁）：动态电阻又称谐振电阻（ESR），表示振动过程中的能量损耗。ESR越小，晶体越容易起振，品质越高。

这四个参数共同决定了石英晶体的谐振特性。

串联谐振与并联谐振

串联谐振（Series Resonance）：当动态电感L₁与动态电容C₁发生串联谐振时，晶体阻抗达到最小，此时晶体表现为一个纯电阻。

串联谐振频率通常记作Fs。这种工作方式主要应用于串联振荡器、电信设备及部分射频系统。

并联谐振（Parallel Resonance）：随着频率继续升高，在Fs与Fp之间，晶体呈现感性特性。当晶体与外部负载电容共同作用时，会产生并联谐振。并联谐振频率记作Fp，通常略高于Fs。绝大多数MCU、FPGA、DSP以及各类数字电路均采用并联谐振方式，因此产品规格书中通常都会注明负载电容（Load Capacitance，CL）。

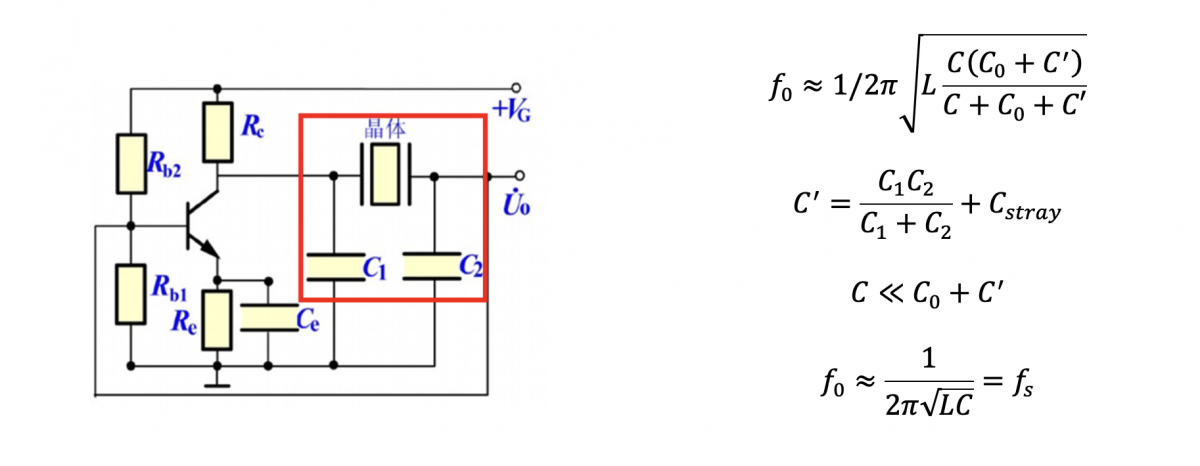

为什么需要负载电容？

对于无源晶振而言，外围负载电容直接影响输出频率。实际工作时，晶体两端看到的等效负载电容应尽量接近产品标称CL，否则会导致输出频率偏离标称值。实际负载电容通常由两只匹配电容和PCB杂散电容共同组成：

CL ≈ (C1 × C2) / (C1 + C2) + Cstray

其中：

- C1、C2为外部匹配电容；

- Cstray为PCB走线及芯片引脚产生的杂散电容。

如果实际负载电容偏大，输出频率通常会略低；如果偏小，则输出频率会略高。因此，在设计振荡电路时，应根据晶体规格书合理选择匹配电容。

无源晶振为什么需要振荡电路？

石英晶体本身不会主动产生振荡，它只是一个高Q值的谐振元件。只有将晶体接入放大器组成正反馈回路，系统才能持续输出稳定的时钟信号。

常见的晶体振荡电路包括：

串联振荡电路：晶体工作在串联谐振点附近，阻抗最小，适用于部分通信和射频应用。

并联振荡电路：晶体工作在并联谐振区域，与负载电容共同决定输出频率，是MCU、ARM处理器、FPGA等数字系统最常见的方案。

无源晶振与有源晶振有什么区别？

很多工程师容易混淆这两类产品。无源晶振内部仅包含石英晶体，需要外部IC、电容等组成振荡电路才能工作，因此设计灵活、成本较低。有源晶振（Crystal Oscillator）则在内部集成了石英晶体和振荡电路，只需接入电源即可直接输出稳定时钟信号，对外围电路依赖较小，具有更好的抗干扰能力和一致性。因此，在高速通信、工业控制及高可靠性系统中，越来越多的设计开始采用有源晶振。

石英晶体谐振器的典型应用

石英晶体谐振器广泛应用于各种电子设备，包括：

MCU、DSP、FPGA等嵌入式系统

无线通信设备

汽车电子

工业自动化控制

消费电子产品

医疗电子设备

GPS与导航系统

智能仪表与物联网终端

随着5G通信、AI服务器、新能源汽车和工业互联网的发展，对晶振的频率稳定度、低抖动和高可靠性提出了更高要求，石英晶体仍然是当前主流的高性能时钟解决方案。

KOAN专注于石英晶体谐振器、时钟振荡器、TCXO、VCXO、OCXO及差分晶振等频率控制产品，可根据不同应用需求提供产品选型、外围电路匹配及技术支持，帮助客户快速完成高可靠性的时钟设计。
