温补晶振是一种通过温度补偿技术提高频率稳定性的石英晶体振荡器。普通石英晶体振荡器（XO）在工作过程中，会受到环境温度变化影响，导致晶体参数发生变化，从而产生输出频率偏移。而TCXO通过增加温度检测和补偿电路，对晶体因温度变化产生的频率漂移进行修正，使振荡频率保持更加稳定。

相比普通XO晶振，TCXO具有更低的温度频率漂移和更高的频率稳定度，因此广泛应用于：

无线通信设备

5G通信系统

GPS/北斗导航设备

工业控制设备

测量仪器

移动终端设备

例如普通时钟振荡器在一定温度范围内可能达到±10ppm至±20ppm的频率稳定度，而高性能温补晶振可以达到±1ppm甚至更高精度，满足精密电子设备的时钟需求。

温补晶振TCXO主要由哪五个部分组成？

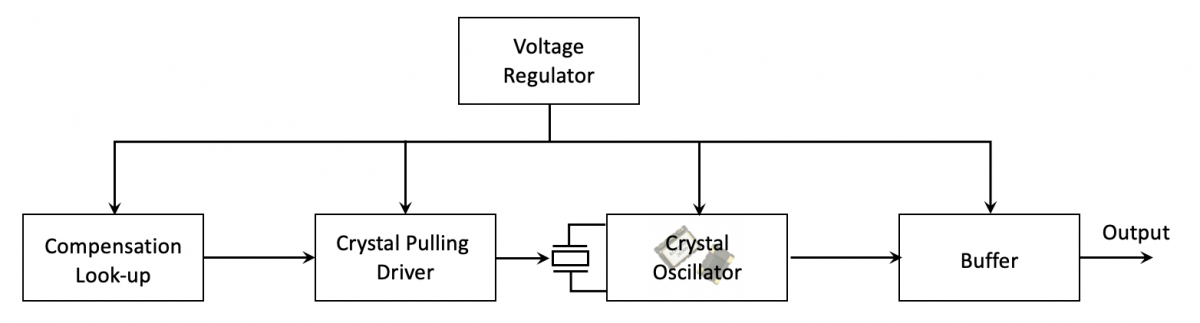

一个完整的TCXO温补晶振主要由以下五个核心模块组成：

温度补偿网络（Compensation Network）

振荡器上拉电路（Pulling Circuit）

晶体振荡器电路（Crystal Oscillator Circuit）

稳压器（Voltage Regulator）

缓冲放大器（Buffer Amplifier）

这五个部分共同作用，实现TCXO高稳定度、高可靠性的频率输出。

1. 温度补偿网络（Compensation Network）

温度补偿网络是TCXO实现高精度频率控制的核心部分。石英晶体具有自身的温度频率特性。当环境温度发生变化时，晶体的等效电参数会随之改变，使输出频率产生偏移。温度补偿网络通过检测温度变化，并产生对应的补偿信号，使晶体频率变化方向与温度影响相抵消，从而提高频率稳定性。

目前TCXO主要采用两种温度补偿方式：

直接温度补偿

直接补偿方式通常由热敏电阻、电阻和电容等元件组成。当环境温度变化时，热敏电阻阻值发生改变，同时调整晶体振荡回路中的负载电容，使晶体输出频率得到修正。这种方式具有电路结构简单、成本较低、易于实现的特点。但由于补偿精度有限，一般不适用于超高精度、小于±1ppm要求的应用。

间接温度补偿

间接补偿方式通过温度传感器检测环境变化，再利用控制电路调整晶体振荡频率。根据控制方式不同，可以分为：模拟温补和数字温补。

模拟温补利用热敏电阻等温度传感元件产生连续变化的补偿电压，实现频率修正。特点为电路简单、功耗较低、可实现较高温度稳定性。

数字温补采用温度传感器、A/D转换器以及数字控制电路，将温度变化转换为数字信号，并根据预设补偿算法调整输出频率。特点为补偿精度更高、温度曲线控制更加准确、适用于高精度通信和工业设备。

2. 振荡器上拉电路（Pulling Circuit）

振荡器上拉电路主要用于调整TCXO输出频率。当温度补偿网络产生控制电压后，该电压会作用于上拉电路，通过改变晶体负载条件实现频率微调。上拉电路通常包含：变容二极管和低通滤波电路。通过改变变容二极管的电容值，可以改变晶体等效负载电容，从而调整振荡频率。该部分对于TCXO的频率校准和补偿过程具有重要作用。

3. 晶体振荡器电路（Crystal Oscillator Circuit）

晶体振荡器电路是TCXO产生时钟信号的基础。该部分主要包括石英晶体谐振器、放大电路、反馈电路。石英晶体利用压电效应产生稳定机械振动，通过电子振荡电路转换成稳定的电信号输出。TCXO与普通XO最大的区别在于：TCXO在传统晶体振荡电路基础上增加了温度补偿控制，使输出频率能够适应不同温度环境。

4. 稳压器（Voltage Regulator）

稳压器主要负责保证TCXO内部供电稳定。电子设备中的电源通常存在电压波动、电源噪声、瞬态变化。这些因素都会影响晶体振荡频率。稳压器通过稳定输入电压，降低电源变化对振荡电路的影响，提高TCXO长期频率稳定性。

5. 缓冲放大器（Buffer Amplifier）

缓冲放大器主要用于隔离TCXO内部振荡电路与外部负载。如果外部电路负载变化直接影响晶体振荡回路，会造成频率偏移。缓冲放大器可以：提供稳定输出驱动能力、减少负载变化影响、提高输出信号可靠性。因此，缓冲放大器也是保证TCXO输出稳定的重要组成部分。
