石英晶体谐振器是电子设备中重要的时间和频率基准元件，广泛应用于MCU、单片机、通信设备、工业控制、消费电子、智能设备等领域。晶振在电路中主要用于提供稳定的时钟信号，其频率稳定性直接影响设备的运行状态。当晶振出现不起振、频率偏移、工作不稳定等问题时，可能导致设备无法启动、通信异常、程序运行错误等故障。那么，晶振为什么不起振？晶振不起振的常见原因有哪些？如何解决晶振不起振问题？

晶振参数选择不匹配

石英晶体谐振器（无源晶振）自身无法产生振荡信号，需要与芯片内部振荡电路以及外围匹配元件共同工作，才能形成稳定的振荡输出。在设计晶振电路时，需要根据MCU或芯片厂商提供的应用要求选择合适的晶振型号。如果晶振参数与电路设计要求不匹配，可能会导致晶振无法启动，或者工作过程中出现频率不稳定的问题。

晶振选型时，需要重点考虑工作频率（Frequency）、负载电容（Load Capacitance，CL）、调整频差（Frequency Tolerance）、温度频差（Frequency Stability vs Temperature）、工作温度范围（Operating Temperature Range）以及等效串联电阻（ESR）等参数。

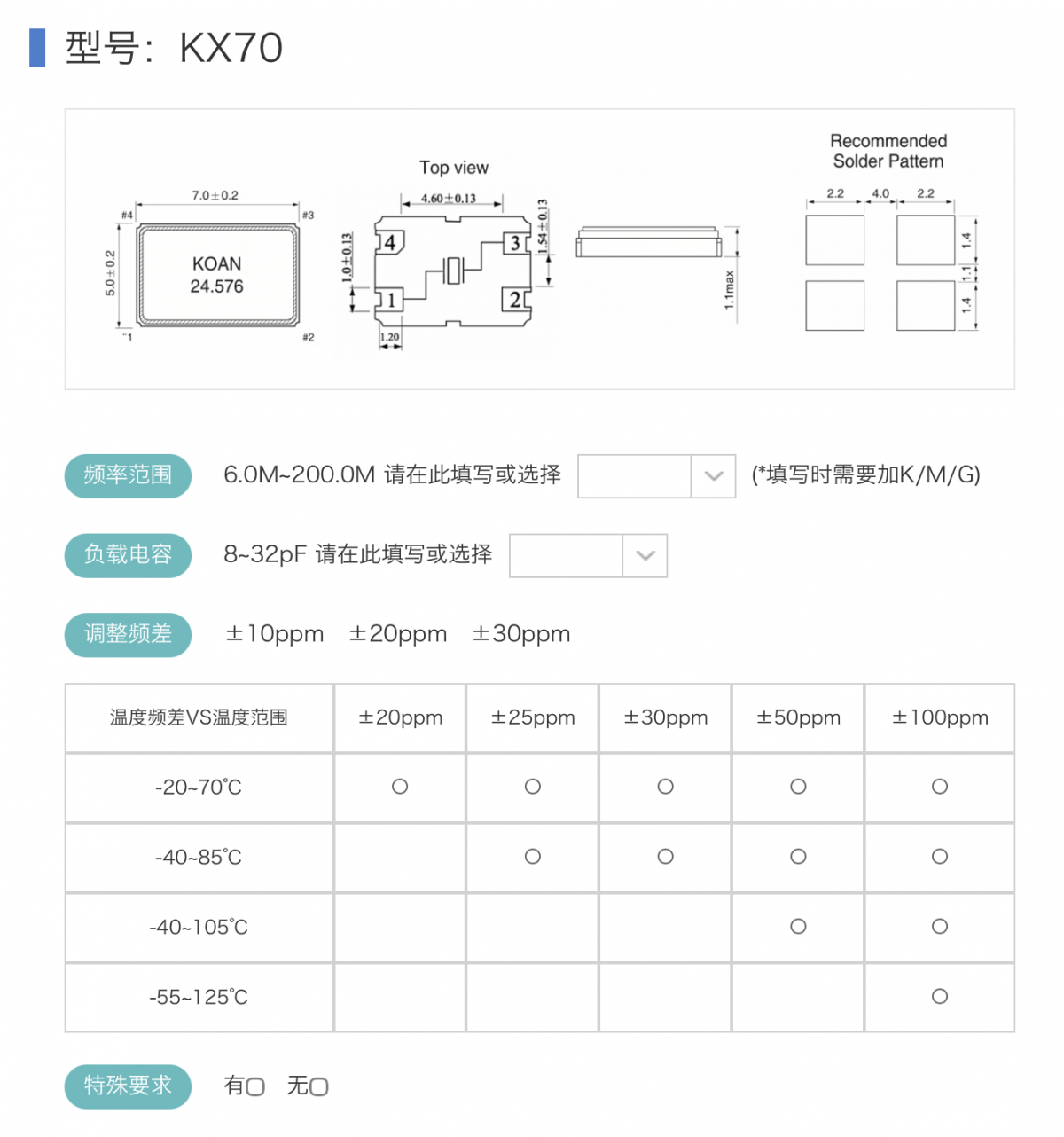

例如，KOAN KX70系列石英晶体谐振器在选型时，需要根据具体应用需求确定频率、负载电容以及频率稳定度等参数。

其中，负载电容匹配十分重要。如果晶振两端的实际负载电容与规格要求不一致，会造成晶振输出频率偏离标称频率。当偏差过大时，可能影响MCU时钟工作，甚至导致系统无法正常运行。

晶振振荡电路匹配问题

无源晶振通常应用于Pierce（皮尔斯）振荡电路中，需要晶振、电容、电阻以及IC内部放大电路共同组成完整的振荡回路。在实际应用中，晶振不起振的问题很多并不是晶振本身造成，而是由于外围振荡电路匹配不合理导致。

1. 晶振频率误差过大

晶振频率误差通常使用ppm（parts per million，百万分之一）表示。如果选择的晶振频率精度无法满足系统要求，实际工作频率会偏离设计频率，可能影响MCU通信、数据传输以及系统时序控制。因此，在晶振选型过程中，需要根据应用场景选择合适的频率精度。例如，普通消费电子产品通常采用±20ppm或±30ppm晶振；工业控制设备可能需要±10ppm甚至更高精度；而高精度通信设备则可能需要使用TCXO或OCXO等温度补偿型晶振。

2. 激励电平不合适

激励电平表示晶振工作时所承受的驱动功率。如果振荡电路输出的驱动功率过大，会导致晶片振动幅度增加，使内部温度升高，从而影响频率稳定性。长期过度驱动还可能造成晶片损坏，降低晶振使用寿命。在电路设计中，可以通过调整串联电阻Rd的阻值来控制晶振激励电平，使晶振工作在合理范围内。

3. 负性阻抗不足

负性阻抗是判断晶振是否能够正常启动的重要参数。振荡电路需要提供足够的负性阻抗来维持晶振振荡。一般情况下，建议振荡电路的负性阻抗为晶振ESR的3～20倍。如果负性阻抗不足，可能出现晶振无法启动、温度变化后停振，或者批量生产过程中出现不良等问题。通过调整外围匹配电容、电阻参数，可以改善振荡条件，提高晶振启动可靠性。

焊接工艺导致晶振损坏

晶振属于精密电子元件，焊接过程中的温度和时间控制会直接影响产品性能。如果焊接温度过高，或者加热时间过长，可能导致晶振内部结构受损，使电性能参数发生变化，出现不起振或者长期运行后停振的问题。KOAN晶振支持手工焊接以及机器焊接，包括波峰焊和回流焊。

手工焊接时，建议控制烙铁温度在350℃以内，焊接时间不超过3秒；或者控制在260℃以内，焊接时间不超过5秒。对于圆柱型石英晶体谐振器，还需要特别注意引脚加工和焊接过程。如果焊接过程中对引脚施加过大机械应力，或者温度过高，可能造成玻璃珠损坏，影响内部密封性能，从而降低晶振可靠性。

晶振不起振的其他常见原因

除了晶振选型、电路匹配以及焊接问题外，晶振不起振还可能与晶振本身、电路设计以及使用环境有关。晶振自身问题可能包括晶片损坏、ESR过大、内部污染、封装失效等。电路设计问题通常包括匹配电容选择错误、PCB布局不合理、晶振附近杂散电容过大、电源噪声干扰等。此外，在高温、低温、高振动、高冲击或者强电磁干扰环境下工作，也可能影响晶振的启动和稳定性。

晶振不起振问题排查方法

当设备出现以下情况时：

晶体振荡回路频率不准确；

温度变化后频率发生明显偏移；

批量产品出现晶振不起振；

工作一段时间后晶振停止工作；

输出频率超出规格范围；

通信异常或IC无法正常运行；

需要对晶振、电路以及应用环境进行综合分析。

- 应确认晶振型号和规格参数是否符合芯片要求，包括频率、负载电容、ESR以及频率稳定度等参数。

- 需要检查外围匹配电容、串联电阻等元件是否选择合理，并测试振荡电路负性阻抗，确认晶振是否具备稳定启动条件。

- 需要检查晶振驱动功率是否过大，并通过专业测试设备检测晶振的ESR、频率、动态参数等电性能指标。

如果排除电路设计和焊接工艺问题后，仍然存在异常，则需要进一步确认晶振产品质量，并联系晶振供应商进行失效分析。

晶振不起振通常不是单一因素造成，而是由晶振选型、电路匹配、驱动条件、焊接工艺以及使用环境等多个因素共同影响。在设计晶振应用电路时，需要根据芯片要求合理选择晶振型号，并做好负载电容、负性阻抗、激励电平等参数匹配，才能保证电子设备长期稳定运行。KOAN晶振凯擎东光拥有专业技术团队，可提供晶振选型、电路匹配、应用支持以及故障分析服务，帮助客户解决石英晶体谐振器在实际应用中的各种问题。
