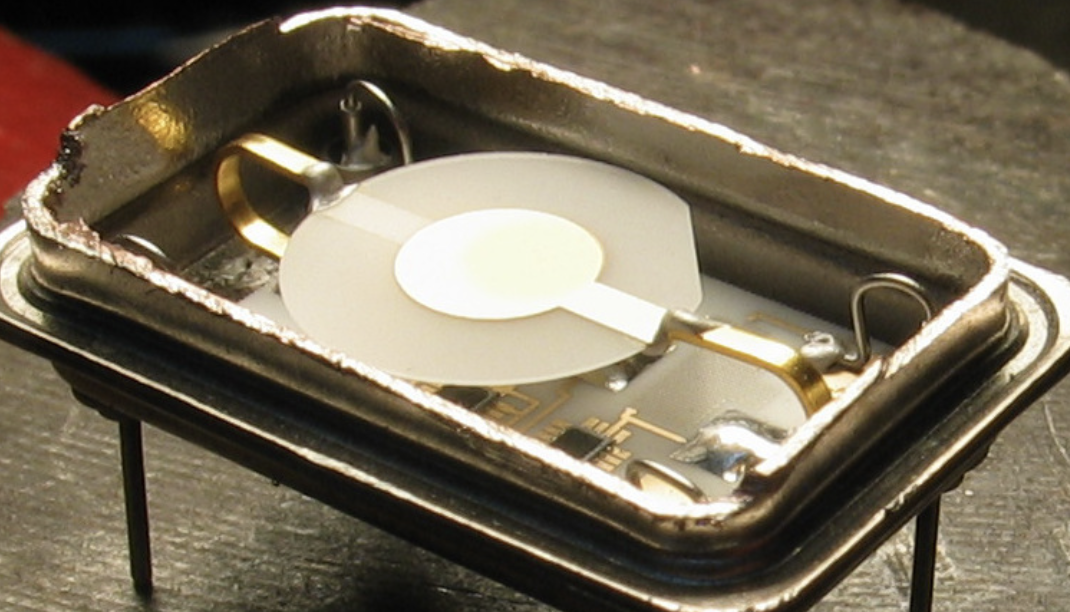

石英晶体谐振器是电子设备中最重要的频率基准器件之一，广泛应用于单片机、通信设备、工业控制、消费电子、汽车电子以及各种数字系统中。晶振能够输出稳定的频率，离不开内部那片经过精密加工的石英晶片。很多工程师都会有这样的疑问：晶振的频率为什么会不同？石英晶片越薄，频率越高是真的吗？高频晶振又是如何实现的？

石英晶片如何决定晶振频率？

石英晶体具有压电效应。当石英晶片经过特定切割角度加工后，在电场作用下会产生机械振动，并在其固有谐振频率附近持续振荡。对于采用厚度剪切振动（Thickness Shear Mode）的AT切、SC切石英晶体来说，振荡频率主要由晶片厚度决定。

晶片越薄，振荡频率越高；

晶片越厚，振荡频率越低。

这是因为厚度减小时，机械振动路径缩短，晶片能够以更高的频率完成一个振动周期，因此输出频率随之提高。除了厚度外，晶片尺寸、切割角度、电极设计以及加工精度也会影响最终的电性能，但对于厚度剪切振动模式而言，厚度仍是决定频率的关键因素。

晶片厚度与频率的关系

随着目标频率不断提高，石英晶片需要加工得越来越薄。例如，业内公开资料显示：

40 MHz基频晶体的晶片厚度约为41.75 μm；

100 MHz基频晶体的晶片厚度约为16.7 μm。

可以看到，当频率提升到100 MHz时，晶片厚度已经只有几十微米，接近头发丝直径的四分之一。然而，晶片并不能无限变薄。随着厚度不断减小，加工难度迅速增加，晶片机械强度下降，在切割、研磨、抛光、清洗及封装过程中更容易发生破裂，产品良率和可靠性也会受到影响。因此，传统基频晶体的频率通常存在一定上限。

高频晶振为什么会采用泛音晶体？

为了获得更高的输出频率，并兼顾机械强度和制造良率，很多高频晶振会采用泛音晶体（Overtone Crystal）。泛音晶体并不是使用更薄的石英晶片，而是在基频晶片基础上，利用晶体自身更高阶的振动模式工作。例如：如果一片石英晶体的基频为20 MHz，那么：

三次泛音可工作在约60 MHz；

五次泛音可工作在约100 MHz。

这样，无需继续减薄晶片，就能够获得更高的工作频率，同时保持较好的机械强度和长期可靠性。因此，在几十MHz到上百MHz频段，泛音晶体已成为非常成熟的解决方案。

基频晶体和泛音晶体有什么区别？

很多人认为泛音晶体与普通晶体在制造工艺上存在较大差异，其实并非如此。两者使用的石英材料、切割方式和加工流程基本一致，主要区别体现在设计和应用阶段。泛音晶体需要配合专门设计的振荡电路工作，通过外围电感、电容等元件选择所需的高阶振动模式。如果没有相应的选频网络，晶体通常仍会工作在基频模式，而不会自动输出泛音频率。因此，泛音晶体并不是直接替代基频晶体，而是需要电路设计与晶体共同配合才能发挥作用。

为什么泛音通常只有奇数次？

理论上，石英晶体能够产生多个高阶振动模式。但在实际应用中，最常见的是三次泛音、五次泛音、七次泛音等奇数次泛音。这是因为石英晶体内部振动具有一定的对称性。当晶片振动时，不仅整体发生机械运动，其内部不同分子层还会向相反方向运动。偶数次振动模式产生的机械位移容易相互抵消，因此对应的振动能量较弱，难以稳定维持振荡。相比之下，奇数次振动模式能够形成稳定谐振，因此工程上通常采用三次、五次等奇数次泛音作为工作模式。

高频晶振选型需要注意什么？

在选择高频晶振时，不仅要关注目标频率，还应综合考虑晶振类型、振荡方式以及外围电路设计。如果应用频率处于普通基频范围，可直接选择基频晶体即可；当频率进一步提高时，应确认产品是否采用泛音设计，以及振荡电路是否支持相应的泛音模式。此外，还应综合考虑负载电容（CL）、等效串联电阻（ESR）、驱动电平（Drive Level）、频率稳定度、相位噪声以及工作温度范围等参数，以确保晶振能够长期稳定运行。

KOAN石英晶振解决方案

KOAN晶振提供丰富的石英晶体谐振器及晶体振荡器产品，包括基频晶体、泛音晶体、时钟振荡器、压控晶振（VCXO）、温补晶振（TCXO）及恒温晶振（OCXO）等系列，可满足消费电子、工业控制、通信设备、汽车电子及测试测量等不同应用需求。针对高频应用，KOAN可根据频率范围、振荡方式、输出接口及系统设计要求，为客户提供合适的晶振选型建议和技术支持。
