压控振荡器（Voltage Controlled Oscillator，简称VCO）是一种输出频率能够随着输入控制电压变化而改变的振荡器，是现代通信系统、锁相环（PLL）、自动频率控制（AFC）、频率合成器以及各种射频设备中的核心器件之一。相比固定频率振荡器，VCO能够根据控制电压连续调整输出频率，因此广泛应用于无线通信、测试测量、雷达、导航、工业控制及高速数字系统等领域。

什么是压控振荡器（VCO）？

压控振荡器（VCO）是指输出振荡频率受输入控制电压控制的电子振荡器。当输入控制电压发生变化时，振荡器内部的等效电容或谐振网络参数也会发生变化，从而改变输出频率。一般来说，其输出频率围绕中心频率连续变化，其变化范围由产品设计决定。由于具有可调频率的特点，VCO常作为频率控制模块应用于：

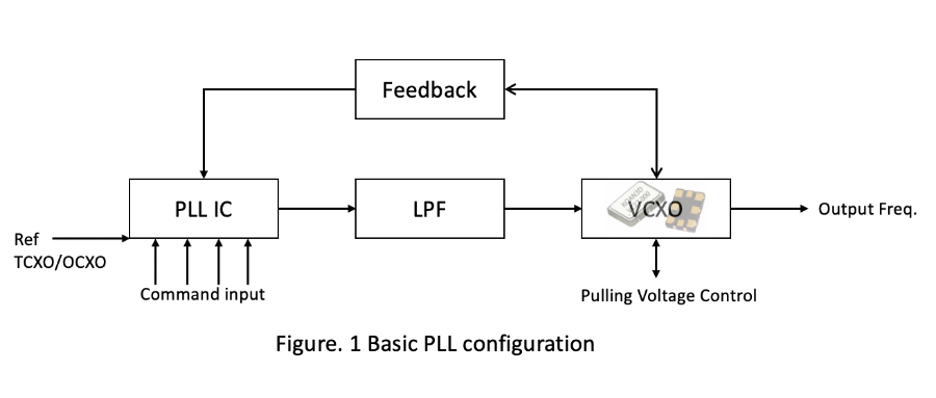

锁相环（PLL）

自动频率控制（AFC）

频率合成器

调频（FM）系统

通信设备

测试测量设备

不同应用对于频率稳定度、调谐范围、相位噪声和输出波形等参数有不同要求，因此VCO也发展出了多种不同类型。

压控振荡器主要有哪些类型？

LC压控振荡器具有较宽的调频范围和较好的高频性能，适合射频通信应用；RC压控振荡器结构简单、成本低，但频率稳定度较低；VCXO虽然调节范围较小，却拥有最高的频率稳定度和最低的相位噪声，因此在高精度时钟系统中应用最为广泛。实际设计时，应根据频率稳定度、调频范围、功耗、成本以及应用环境等因素综合选择。

LC压控振荡器（LC VCO）

LC压控振荡器利用电感（L）和可变电容（C）组成谐振回路，通过改变电容值实现频率调节。其特点包括：调谐范围较宽、工作频率高、相位噪声较低、适用于射频电路。LC VCO广泛应用于：无线通信、射频模块、PLL锁相环、微波设备、雷达系统。由于需要使用电感器件，PCB布局对性能影响较大。

RC压控振荡器（RC VCO）

RC压控振荡器利用电阻和电容组成振荡网络，通过改变RC时间常数实现频率调节。相比LC振荡器，其结构更加简单，成本较低，但频率稳定度相对较差。RC VCO主要特点包括：调频范围较宽、电路简单、成本低、精度较低、温度稳定性一般。因此更多应用于：一般模拟电路、简单控制系统、低成本电子产品。

晶体压控振荡器（VCXO）

VCXO（Voltage Controlled Crystal Oscillator）是在石英晶体振荡器基础上增加压控功能形成的高稳定度振荡器。与普通VCO相比，VCXO采用石英晶体作为频率基准，因此具有更高的频率稳定度和更低的相位噪声。其工作原理是通过改变控制电压，使晶体两端的等效负载电容发生变化，从而实现输出频率的微调。由于石英晶体本身频率非常稳定，因此VCXO通常只能进行小范围调节，调频范围一般为：±50 ppm ～ ±200 ppm。

VCXO广泛应用于：通信基站、网络设备、GPS同步、数字广播、工业控制、时钟同步系统、高速数字电路。

VCXO主要参数解析

对于晶体压控振荡器（VCXO），除了中心频率外，还需要重点关注以下技术参数。

中心频率（Center Frequency）

中心频率是VCXO在标准控制电压下输出的标称频率，也是频率调节范围的中点。KOAN VCXO系列支持从低频到高频的多种频率规格，不同输出方式对应的最高频率有所不同，例如：

CMOS输出最高可达245 MHz

LVDS输出最高可达2.1 GHz

HCSL输出最高可达700 MHz

输出方式（Output Type）

VCXO可提供多种输出接口，以满足不同系统设计需求，包括：

CMOS

LVDS

LVPECL

HCSL

True Sine（正弦波）

不同输出方式在驱动能力、功耗、传输距离、抗干扰能力及高速性能方面各有特点，应根据具体应用选择。

工作电压（Supply Voltage）

常见工作电压包括：1.8 V、2.5 V、3.3 V、5.0 V。其中，3.3 V是目前工业和通信设备中应用最广泛的供电电压。

压控范围（Pulling Range）

压控范围表示通过改变控制电压能够调节的最大频率偏移范围，通常以ppm表示。常见规格包括：±50 ppm、±100 ppm、±150 ppm、±200 ppm。调节范围越大，系统频率调整能力越强，但通常需要在稳定度与调节范围之间进行权衡。

频率稳定度（Frequency Stability）

频率稳定度表示VCXO在规定工作温度范围内，相对于标称频率允许的最大偏差。单位通常为ppm。对于通信、工业控制以及同步系统，频率稳定度是影响系统可靠性的关键参数之一。

工作温度（Operating Temperature）

标准工业级VCXO一般支持：-40℃～+85℃。对于车规、航空航天或特殊工业应用，还可提供更宽工作温度范围，以满足复杂环境下的长期稳定运行需求。由于VCXO本身不具备温度补偿功能，因此PCB设计时应尽量远离大功率器件和热源，以减少环境温度变化对频率稳定性的影响。

KOAN VCXO（KV系列）

KOAN凯擎东光提供丰富的VCXO产品系列，可满足工业控制、通信设备、测试测量及高速数字系统等应用需求。KOAN KV系列提供直插式和贴片式两种封装，贴片尺寸覆盖2.5 × 2.0 mm至7.0 × 5.0 mm，并提供6脚和8脚封装选择；直插产品则包括DIP8和DIP14等规格。产品支持多种输出方式、工作电压及频率范围，可根据客户需求定制压控范围、频率稳定度及工作温度，为各类电子系统提供稳定可靠的频率控制解决方案。
