石英晶体谐振器和时钟振荡器作为电子系统的时钟基准，其输出频率会受到温度变化的影响。因此，在晶振选型时，工作温度范围（Operating Temperature）和温度频差（Frequency Stability）始终是最重要的参数之一。只有根据设备的实际使用环境选择合适的温度等级和稳定度，才能保证产品在整个生命周期内保持稳定可靠的时钟输出。

工作温度范围与温度频差有什么区别？

很多工程师容易将工作温度范围和温度频差混为一谈，但它们代表的是两个不同的概念。工作温度范围表示晶振能够正常工作的环境温度。

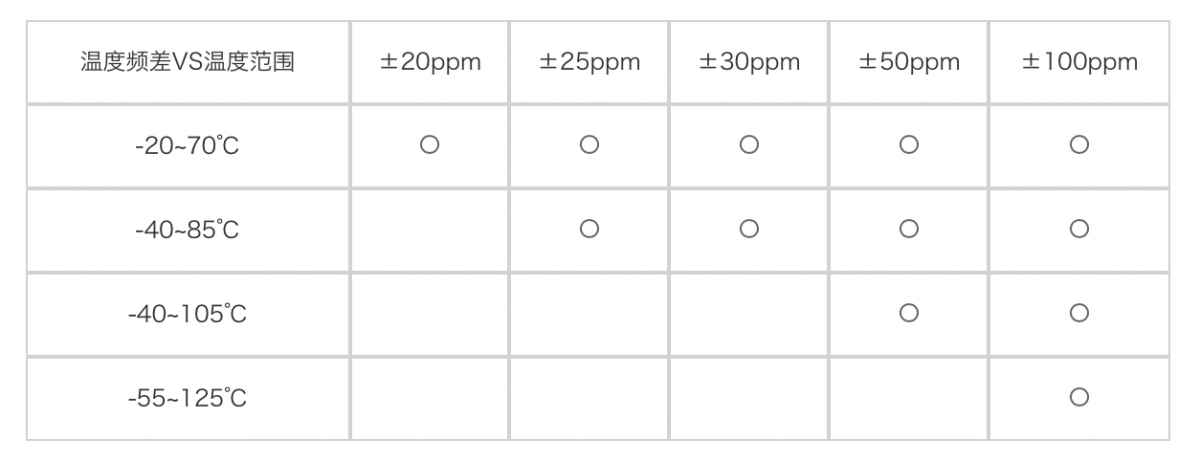

不同型号可提供不同的温度等级，以满足消费电子、工业控制、汽车电子及通信设备等应用需求。温度频差则表示晶振在整个工作温度范围内，相对于标称频率允许产生的最大偏差，通常采用 ppm（百万分之一） 或 ppb（十亿分之一） 表示。

例如，一颗25MHz、±10ppm的晶振，在整个规定温度范围内，其频率最大偏差约为±250Hz。温度频差越小，说明晶振的频率稳定性越高，对于通信、定位、测试测量等高精度应用尤为重要。

环境温度如何影响晶振性能？

石英晶体本身具有温度特性，不同切型的晶片在温度变化时都会产生一定的频率漂移。如果晶振标称工作温度为 -20℃～+70℃，即使实际环境达到 -40℃ 或 +85℃，产品也有可能继续工作，但其输出频率已经超出了规格书规定的稳定度范围。随着温度偏离设计范围，可能出现以下情况：

输出频率漂移增大

时钟精度下降

通信误码率增加

定时误差累积

极端情况下可能出现启动困难或工作异常

因此，对于工业设备、室外通信设备、汽车电子以及高低温环境下运行的产品，应优先选择工业级或宽温晶振，并根据应用要求选择更高的温度稳定度。

焊接温度同样影响晶振可靠性

除了工作环境温度，焊接过程中的高温同样会影响晶振性能。如果焊接工艺控制不当，过高的温度或过长的加热时间可能导致晶体内部产生应力，严重时会造成停振；即使产品能够正常工作，也可能留下潜在损伤，在长期使用过程中出现频率漂移、老化加快甚至失效。

常见焊接方式包括：

手工焊接：建议控制烙铁温度和接触时间，例如350℃约3秒，或260℃约5秒以内，并避免长时间持续加热。

自动焊接：SMT生产线主要采用回流焊，插件产品通常采用波峰焊。不同封装、不同产品系列对应不同的焊接曲线，应严格按照规格书推荐的温度曲线进行生产。

规范的焊接工艺不仅能够保证晶振性能，也能提高整机的一致性和长期可靠性。

如何降低温度变化带来的影响？

对于对频率稳定性要求较高的应用，可以采用不同类型的晶振方案。普通石英晶体适用于大多数消费电子产品；如果工作环境温度变化较大，可选择温补晶振（TCXO），利用内部温度补偿电路降低频率漂移；对于测试仪器、通信基站、卫星导航等超高稳定度应用，则可以采用恒温晶振（OCXO），通过恒温控制进一步提升频率稳定性。在实际设计中，应根据工作温度范围、频率精度、功耗、成本以及产品寿命等因素综合考虑。

KOAN晶振温度解决方案

在项目开发阶段，建议根据设备的实际使用环境提前确定工作温度、温度稳定度以及应用场景。KOAN工程团队可结合晶片切型、频率特性及产品要求，为客户推荐更适合的晶振方案，帮助降低极端温度下的频率漂移，提高系统长期稳定性和可靠性。KOAN晶振覆盖石英晶体谐振器（KX系列）、时钟振荡器（KS系列）、温补晶振（KT系列）、压控晶振（KV系列）、低抖动晶振（KJ系列）等多个系列，可广泛应用于工业控制、通信设备、汽车电子、医疗设备、物联网及消费电子等领域。
