石英晶体之所以能够作为电子设备的高精度时钟源，关键在于其压电效应和谐振特性。当在晶体两端施加交变电压时，晶片会发生机械振动；当激励频率接近晶体固有频率时，振动幅度迅速增加，这就是压电谐振。

电阻、阻抗与电抗有什么区别？

电阻（Resistance，R）用于表示元件对电流的阻碍能力。在晶体谐振器中，通常对应等效串联电阻（ESR）。ESR越小，晶振越容易起振，能量损耗越低；ESR过大则可能导致起振困难、驱动功耗增加。

高频晶振晶片较薄，ESR通常较小；

低频晶振晶片较厚，ESR相对较大。

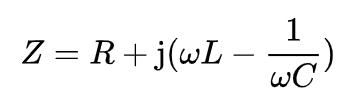

阻抗（Impedance，Z）则是交流电路中的综合阻碍，由电阻和电抗共同组成。其中：电容产生容抗；电感产生感抗；容抗与感抗统称为电抗。因此，晶振在不同频率下，其阻抗不仅大小发生变化，性质也会在电容性和电感性之间转换。

晶振为什么会出现串联谐振和并联谐振？

石英晶体可以用一个等效电路来表示，其中包含：动态电感 L1、动态电容 C1、动态电阻 R1、静态电容 C0。这些参数共同决定了晶振随频率变化时的阻抗曲线。随着输入频率逐渐升高，会出现两个十分重要的谐振点。

当动态电容C1与动态电感L1发生串联谐振时，两者的电抗互相抵消，此时晶体阻抗降至最小，仅剩下较小的等效电阻R1，因此最容易导通，此时为串联谐振频率（fs）。继续提高频率，晶体开始表现为电感特性。当频率进一步增加至并联谐振频率（fp）时，晶体等效电感与静态电容C0形成并联谐振，此时阻抗迅速升高，并达到最大值。

因此，晶振不同频率区域具有不同的电气特性：

低于fs：表现为电容性；

fs与fp之间：表现为电感性；

高于fp：再次表现为电容性。

正因为晶振在fs与fp之间呈现电感特性，工程师才能通过外接负载电容组成稳定的皮尔斯（Pierce）振荡电路，这也是绝大多数MCU外部晶振电路采用的工作方式。

为什么负载电容如此重要？

很多工程师都会注意到，晶振规格书都会标注一个负载电容（CL）参数。实际上，负载电容就是为了利用晶振在fs与fp之间的感性区域建立稳定的并联谐振。如果外部匹配电容与晶振标称负载电容一致，振荡频率就能够保持在设计值附近。若负载电容偏大或偏小，则会导致输出频率发生偏移，影响系统时钟精度，严重时甚至会造成起振困难。因此，在晶振选型和PCB设计过程中，应根据晶振规格书正确计算和匹配外部电容。

如何计算串联谐振频率和并联谐振频率？

晶振规格书通常会提供以下等效参数：

ESR（Rs）

动态电容（Cs）

动态电感（Ls）

静态电容（Cp）

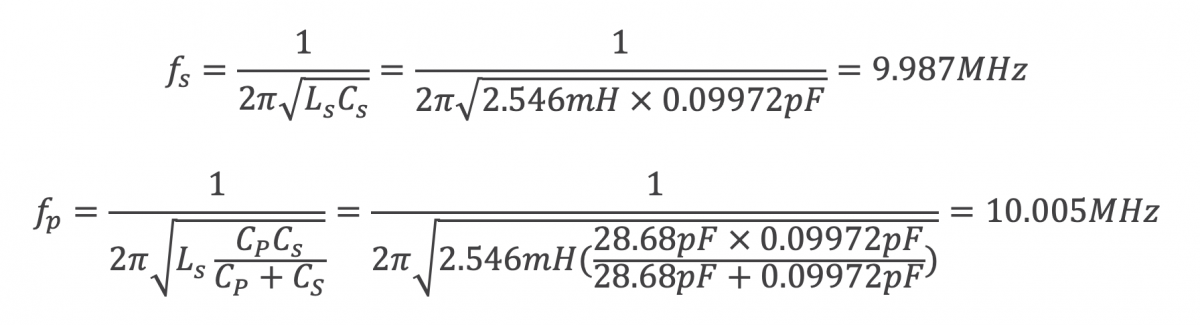

例如：Rs = 6.4Ω、Cs = 0.09972pF、Ls = 2.546mH、Cp = 28.68pF。根据晶体等效电路公式，可以计算出串联谐振频率（fs）和并联谐振频率（fp）：

通常情况下，两者之间的差值非常小，往往只有十几至几十kHz。也正是在这一狭窄的频率范围内，晶体呈现感性，因此能够配合外部负载电容形成稳定的并联谐振电路。

KOAN晶振提供完善的规格参数支持

在晶振设计过程中，除了标称频率外，ESR、负载电容（CL）、静态电容（C0）、驱动功率（Drive Level）等参数同样会影响振荡器的稳定性和起振性能。KOAN晶振提供完整的产品规格书，包含晶振等效参数、负载电容、温度稳定度、ESR等关键指标，方便工程师进行振荡电路设计、参数计算及器件选型，为MCU、工业控制、通信设备、消费电子等应用提供稳定可靠的时钟解决方案。
