在通信基站、雷达、卫星导航、测试测量等高精度系统中，频率源的稳定性直接决定整机性能。相比普通时钟振荡器（XO）、压控晶振（VCXO）和温补晶振（TCXO），恒温晶振（OCXO，Oven Controlled Crystal Oscillator）能够提供更高的频率稳定度、更低的相位噪声和更优异的短期稳定性，因此被广泛应用于高端电子设备。那么，OCXO为什么能够保持如此稳定的输出？它的预热时间和功耗又有哪些特点？

什么是恒温晶振OCXO？

恒温晶振是一种利用恒温槽（Oven）技术保持晶体恒定工作温度的高精度晶体振荡器。普通晶振的振荡频率会随着环境温度变化而发生漂移，而OCXO通过在内部建立一个恒温环境，使石英晶体始终工作在最佳温度附近，从而显著降低环境温度对频率的影响。与TCXO利用电子补偿电路修正频率不同，OCXO采用主动恒温控制，因此能够获得更高的温度稳定度。

OCXO的工作原理

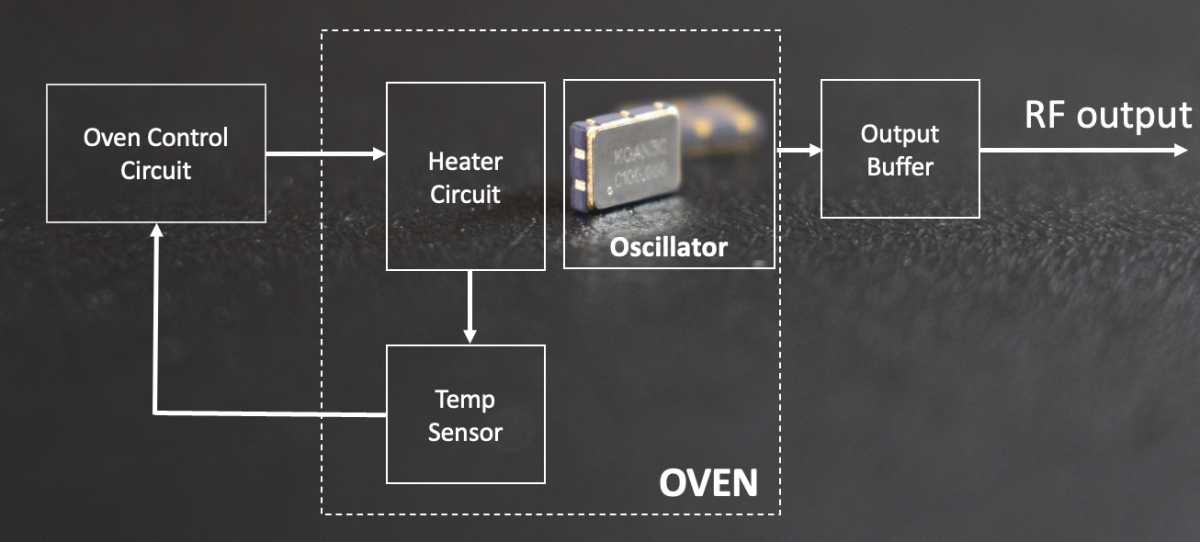

OCXO内部主要由石英晶体、振荡电路、温度传感器、恒温控制电路和加热器组成。工作过程中，温度传感器会持续监测恒温槽内的温度变化。当检测到温度偏离设定值时，控制电路立即调节加热器输出功率，使晶体重新恢复到恒定工作温度。这种闭环控制方式，使晶体几乎不受外界环境温度变化影响，因此能够长期保持稳定的输出频率。由于恒温控制精度较高，OCXO通常能够满足通信同步、频率校准和高精度测量等应用对频率源的严格要求。

为什么OCXO具有更高的频率稳定度？

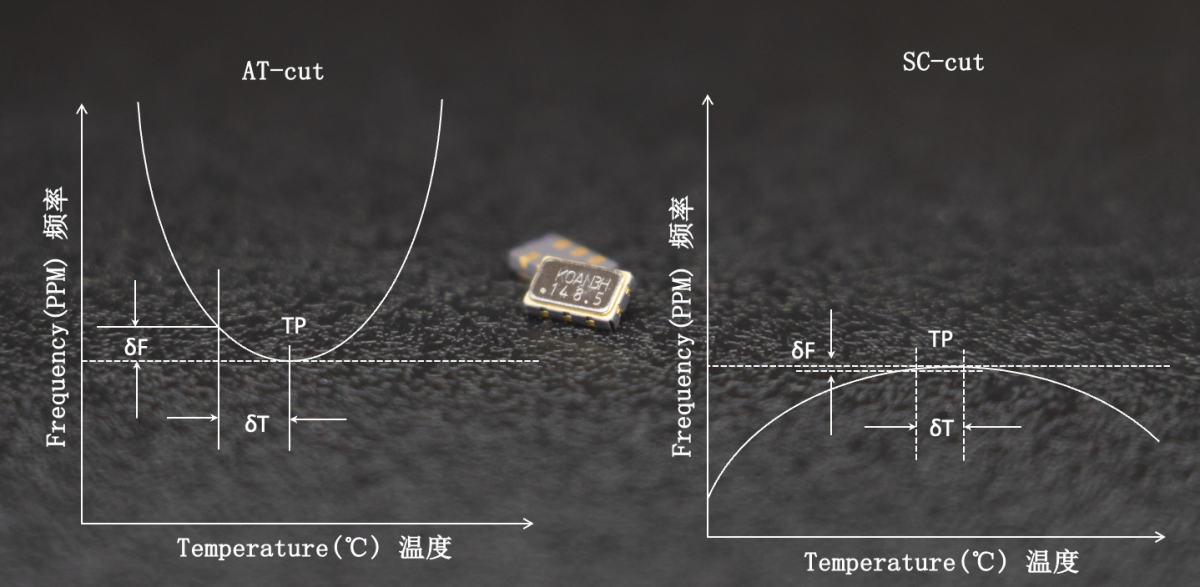

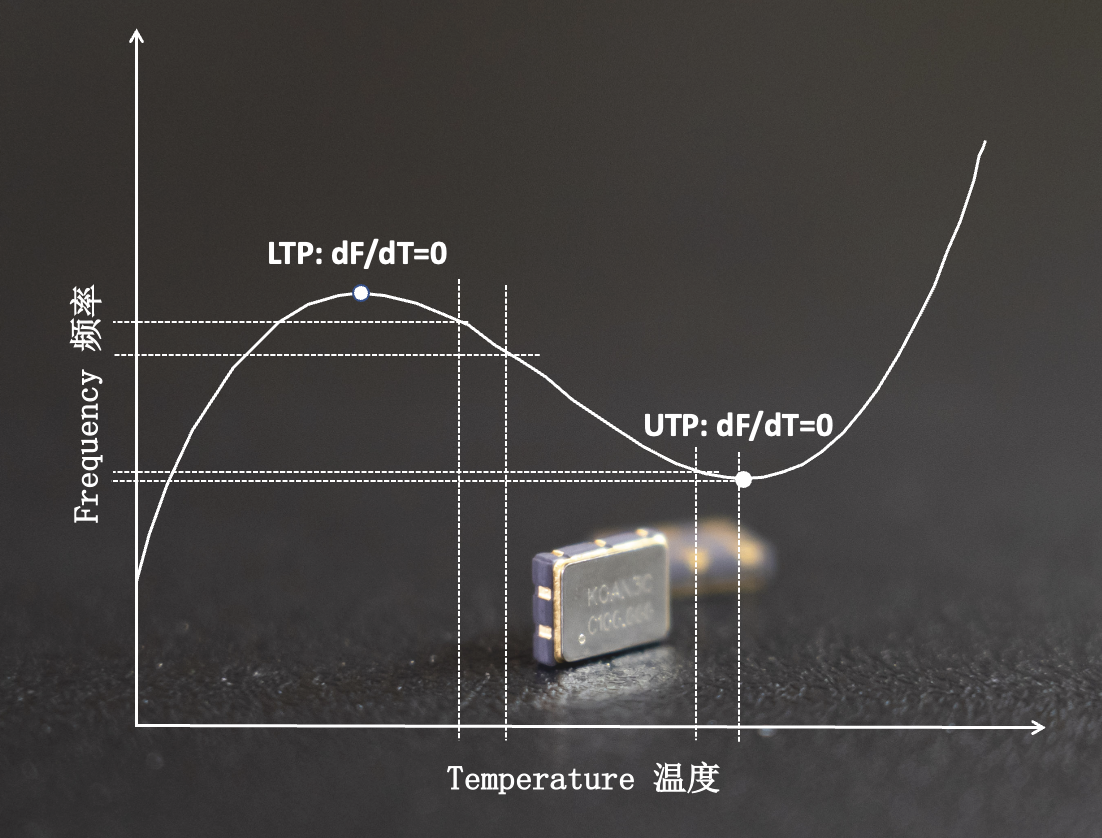

石英晶体的频率会随着温度变化而发生漂移，因此晶片切割方式对晶振性能具有重要影响。普通晶体振荡器多数采用AT切石英晶片。AT切具有制造成熟、成本较低、性能均衡等优点，因此应用最为广泛。但AT切晶体的温度频率特性呈三次曲线，在温度变化较大时仍会产生一定频率漂移。

为了进一步提高稳定性，高性能OCXO通常采用SC切（Stress Compensated Cut，应力补偿切割）石英晶片。SC切晶体具有更高的Q值、更低的老化率、更低的相位噪声以及更优异的温度稳定性，同时对机械应力和热应力的敏感度也更低，因此成为高端恒温晶振的主流选择。由于OCXO的恒温工作点通常设置在较高温度附近，因此SC切晶体能够充分发挥其优异的温度特性，进一步提升整体稳定性。

OCXO适用于哪些应用？

凭借优异的频率稳定度和低相位噪声，OCXO广泛应用于各种高精度频率控制系统。例如：

通信基站与同步网络

雷达系统

卫星导航设备

遥测遥控系统

精密测试测量仪器

航空航天设备

电子对抗系统

高频信号源和频率标准设备

对于高速目标跟踪、精密测距以及深空通信等应用，低相位噪声和高短期稳定性尤为重要，因此OCXO通常是首选的频率源方案。

OCXO在晶振产品中的定位

按照频率稳定度和性能划分，常见晶振产品可大致分为以下几个等级：

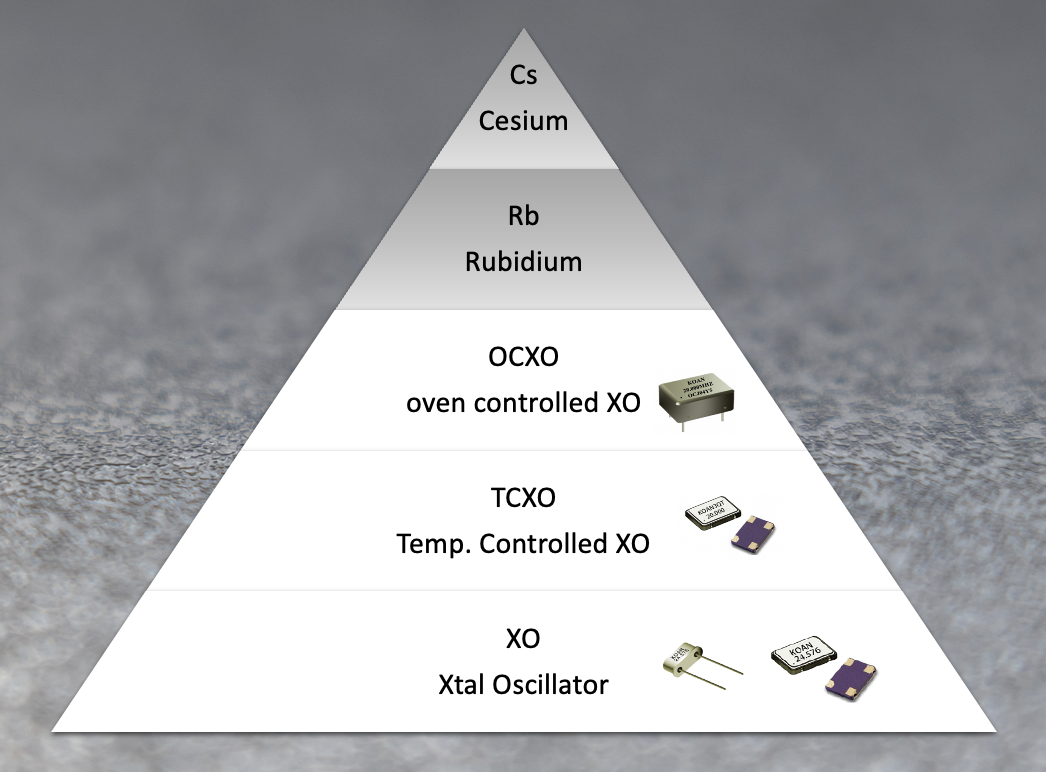

普通时钟晶振（XO）适用于一般数字电路；压控晶振（VCXO）能够通过控制电压实现频率微调；温补晶振（TCXO）利用温度补偿技术提高温度稳定性；恒温晶振（OCXO）则通过恒温控制进一步提升频率稳定度和相位噪声性能。对于需要更高精度的时间和频率基准，例如国家授时系统、实验室频率标准等，则通常采用铷原子钟、铯原子钟或其它原子频率标准。

为什么OCXO需要预热？

OCXO最大的特点之一，就是需要一定的预热时间。由于内部恒温槽需要从环境温度升高至设定工作温度，因此设备刚开机时，输出频率不会立即达到最终稳定状态。随着恒温槽温度逐渐稳定，晶体频率也会逐渐收敛，最终进入稳定工作状态。

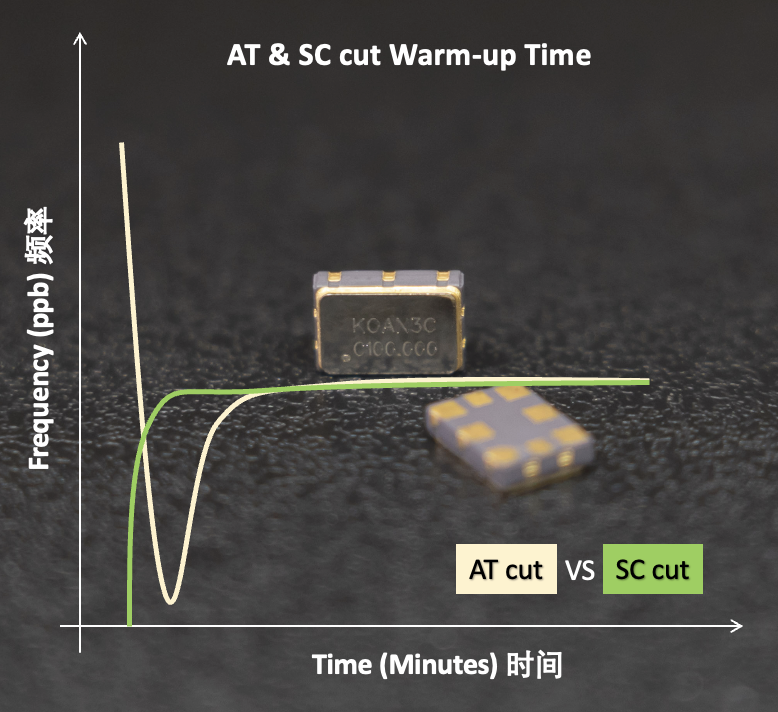

不同产品的预热时间有所不同，通常需要几十秒至数分钟，高性能OCXO甚至可能需要更长时间才能达到最佳频率稳定度。相比AT切晶体，采用SC切晶片的OCXO通常能够更快进入稳定状态，同时频率变化幅度也更小，因此更适用于高性能频率源设计。

为什么OCXO功耗较高？

为了维持恒温环境，OCXO内部持续驱动加热器工作，因此功耗明显高于普通晶体振荡器。设备刚开机时，加热器需要快速将恒温槽升温，此时功耗最高，部分产品启动阶段功耗可达到2～4W。当恒温槽达到设定温度后，仅需补偿少量热量损失，稳定工作阶段功耗通常可降至约0.7～1.5W。环境温度越低，恒温槽需要输出更多热量，因此整体功耗也会相应增加；而环境温度越接近设定工作温度，维持恒温所需能量越少，功耗也会降低。

恒温槽尺寸、保温结构以及设定温度等因素，同样会影响OCXO的实际功耗表现。因此，OCXO一般采用外部供电，不适合长期依靠电池供电的移动设备。

如何选择恒温晶振？

选择OCXO时，除了中心频率外，还应综合考虑以下性能参数：

频率稳定度

工作温度范围

预热时间（Warm-up Time）

相位噪声（Phase Noise）

短期稳定度（Short-term Stability）

长期老化率（Aging）

输出波形（HCMOS、正弦波等）

电源电压及功耗

不同应用侧重点不同。例如，通信同步设备更关注长期稳定性和老化率；雷达和测试测量设备则更关注相位噪声和短期稳定性。

KOAN恒温晶振解决方案

KOAN提供多系列高稳定度恒温晶振（OCXO），涵盖贴片式和直插式封装，支持正弦波和HCMOS等多种输出方式，供电电压覆盖3.3V至12V，可满足不同系统设计需求。针对通信基站、雷达导航、测试测量、工业控制及航空航天等应用，KOAN可提供标准型、宽温型、低相位噪声型、超高稳定度型等多种OCXO产品，通过高品质SC切石英晶片、优化恒温控制电路及严格的可靠性测试，为客户提供稳定可靠的高精度频率源解决方案。
