温补晶振TCXO利用温度补偿电路降低环境温度变化对频率的影响，因此具有比普通晶体振荡器XO更高的频率稳定性，同时又兼具低功耗、无需预热等优势，被广泛应用于通信设备、GNSS导航、无线终端、工业控制及便携式电子产品。TCXO支持多种输出方式，包括CMOS、LVDS、HCSL以及削峰正弦波。削峰正弦波因兼顾功耗、信号质量和频率稳定性，为TCXO的常见输出形式。

什么是削峰正弦波？

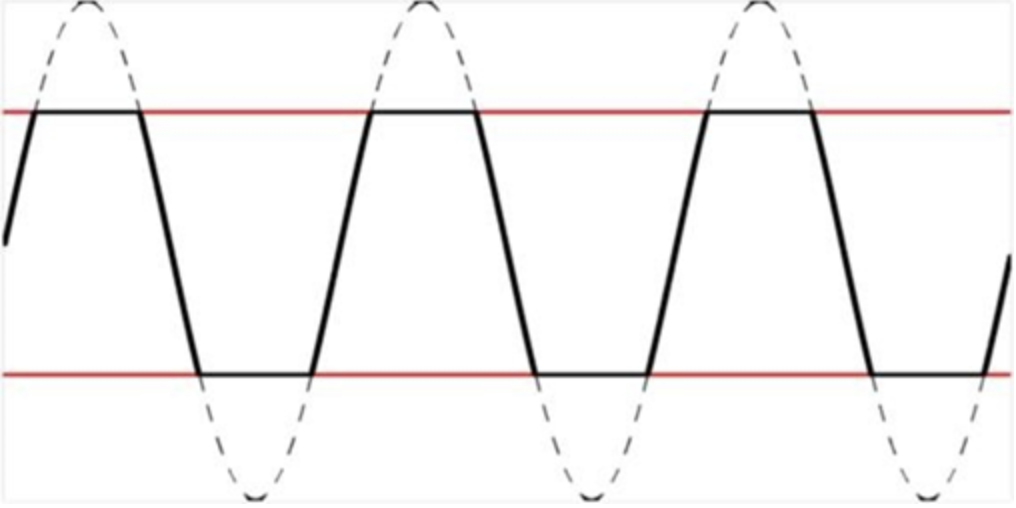

削峰正弦波（Clipped Sine）是在正弦波基础上，对波峰和波谷进行适当限制形成的一种输出波形。相比标准正弦波，其顶部更加平坦，波形介于正弦波和方波之间。这种设计既保留了正弦波较低的噪声特性，又提高了输出驱动能力，因此在许多射频和通信系统中得到广泛应用。

削峰正弦波有哪些优势？

更低的相位噪声：削峰正弦波能够有效降低部分非线性失真，在保持稳定输出的同时改善相位噪声性能，因此适用于对频率纯净度要求较高的应用，如通信基站、GNSS接收机及频率合成系统。

降低电磁干扰（EMI）：相比方波输出，削峰正弦波的高次谐波含量更低，可有效减少电磁辐射，有利于EMI控制，适合对电磁兼容性要求较高的电子设备。

良好的温度稳定性：削峰正弦波TCXO结合温度补偿电路，可在较宽温度范围内保持稳定输出，使频率漂移显著低于普通晶振，在复杂环境下仍能保持较高的频率精度。

功耗较低：由于输出方式不同，削峰正弦波通常比标准数字输出具有更低的功耗，因此广泛应用于电池供电设备、便携式终端和低功耗通信产品。

输出频率稳定：削峰正弦波TCXO能够在不同工作条件下保持稳定的输出幅度和频率，满足无线通信、导航定位和工业测量等应用对稳定时钟源的需求。

TCXO如何实现温度补偿？

TCXO最大的特点，就是利用温度补偿电路修正石英晶体因温度变化产生的频率漂移。根据实现方式不同，温度补偿主要分为直接补偿、模拟补偿和数字补偿三种:

1. 直接补偿：采用热敏电阻、电容等无源元件组成补偿网络。当环境温度变化时，热敏电阻阻值随之变化，从而补偿晶体谐振频率的漂移。这种方案结构简单、成本较低，但补偿精度有限，一般难以满足±1ppm以内的高精度要求。

2. 模拟补偿：利用温度传感器和模拟补偿电路连续调整振荡频率，可实现更高的补偿精度，通常可达到约±0.5ppm，广泛应用于中高端TCXO产品。

3. 数字补偿：采用温度传感器、A/D转换器及数字控制电路，根据温度实时计算补偿量，并自动调整振荡频率。这种方式补偿精度最高，可实现极低的频率漂移，但设计复杂、成本较高，多用于高端通信、导航、测试测量及航空航天等领域。

KOAN温补晶振产品特点

KOAN温补晶振（KT系列）提供多种输出方式，包括CMOS、LVDS、HCSL及削峰正弦波（Clipped Sine），满足不同应用场景的设计需求。其中，KT3225系列32.768kHz低功耗TCXO具有优异的能耗表现，在不同供电电压下典型工作电流仅为：

1.8V：0.79μA

2.5V：1.05μA

3.0V：1.25μA

3.3V：1.37μA

5.0V：2.05μA

同时，在-40℃～+85℃工作温度范围内，KT系列温度稳定度最高可达到±1.0ppm，适用于GNSS定位、通信终端、智能仪表、工业控制及物联网等高精度时钟应用。
