一、什么是石英晶振激励功率？

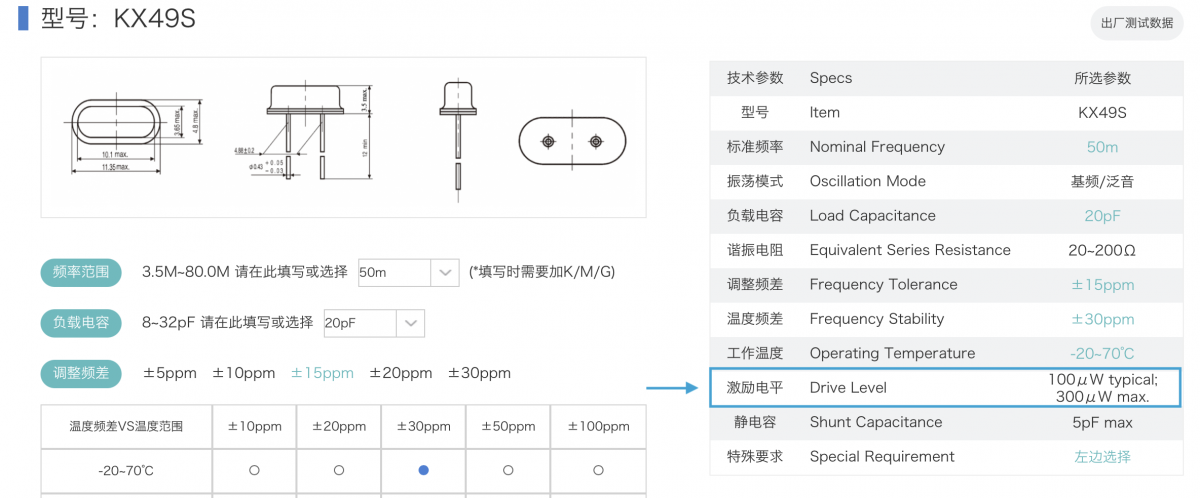

石英晶振的激励功率（Drive Level，简称 DL）是指晶体谐振器工作振荡时，施加在晶体上的电功率。激励功率是晶体谐振器选型和振荡电路设计中的重要参数之一。合适的激励功率能够保证晶振可靠起振并稳定工作；如果激励功率过高或过低，都可能对晶振的频率稳定性、DLD特性、老化性能和长期可靠性产生影响。在进行晶振选型时，应根据晶体谐振器规格书确认其最大激励功率，而不能仅根据电路工作电流判断晶振是否满足要求。

二、晶振激励功率如何计算？

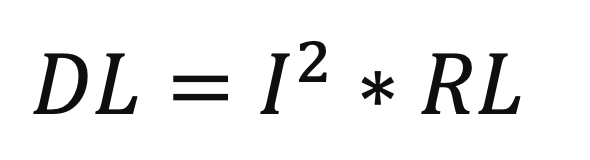

在实际振荡电路中，晶体谐振器的激励功率与晶振两端的电压、电流以及等效电阻有关。

其中：

- DL：晶体谐振器激励功率，单位为W

- I：晶振工作时的电流，单位为A

- RL：电路中的等效负载电阻，单位为Ω

在实际测试和设计中，具体计算方法需要结合振荡电路结构、晶振等效参数和测试条件确定。因此，工程设计时应优先参考晶振制造商提供的规格书和推荐测试方法。

三、不同类型石英晶振的激励功率参考值

不同频率、封装尺寸和结构的石英晶振，其允许的激励功率并不相同。低频32.768kHz音叉晶振的激励功率远低于MHz级石英晶体。以下为几种常见石英晶振的典型激励功率参考范围：

以上数据属于典型参考值，不代表所有同类型晶振均采用相同规格。

四、为什么不同晶振的激励功率不同？

晶振的激励功率与其工作频率、晶片尺寸、晶片结构、封装形式、电极结构以及振荡电路等因素有关。通常情况下，晶振尺寸越小、工作频率越低或产品越强调低功耗设计，其允许的激励功率可能越低。随着电子设备向小型化、低功耗和高集成度方向发展，晶振晶片尺寸和驱动能力也在不断变化。对于晶体谐振器而言，更重要的是让晶振在满足起振裕量和稳定工作的前提下，以合适的激励功率工作。

五、晶振激励功率过高有什么影响？

如果晶振长期工作在超过规格要求的激励功率下，可能造成以下问题。

1. 频率发生变化

激励功率增加后，晶体振动振幅也可能随之增加。当激励水平较高时，晶体的机械应力和等效参数可能发生变化，从而产生幅频效应，导致实际振荡频率发生偏移。对于RTC、通信设备、计时设备等对频率精度要求较高的产品，这种频率变化可能进一步影响系统性能。

2. 热应力增加

激励功率过高会增加晶体内部的能量损耗和温升。如果晶片不同区域存在温度差异，可能产生额外的热应力，从而影响晶体的频率稳定性。在严重情况下，长期过高的激励甚至可能对晶片、电极或内部结构造成损伤。

3. 加速晶振老化

长期处于过高激励功率下运行，可能加速晶体谐振器的老化过程。晶振老化表现为频率随工作时间逐渐发生变化。对于需要长期保持频率精度的设备，应避免晶振长期工作在超过规格书规定的最大激励功率下。

六、晶振激励功率过低有什么影响？

激励功率也不是越低越好。如果晶振实际获得的激励功率过低，可能导致振荡器无法获得足够的振荡裕量，从而产生以下问题。

1. 可能出现DLD效应

DLD（Drive Level Dependency，驱动功率相关性）是晶体谐振器的重要特性之一。当晶振的激励水平发生变化时，晶体的振荡频率、等效电阻等参数可能产生变化。如果晶体在较低激励水平下表现出明显的DLD特性，实际工作时可能出现：

频率随激励功率变化；

等效电阻发生变化；

振荡稳定性下降；

在极端情况下影响电路正常工作。

因此，在晶振测试和选型时，需要关注产品规格书中的DLD指标。

2. 振荡裕量不足，可能导致不起振

如果晶振实际获得的激励不足，振荡电路可能无法建立稳定振荡。常见表现包括：

上电后晶振不能正常起振；

起振时间变长；

在低温、高温等极端条件下出现不起振；

更换不同批次晶振后电路稳定性发生变化。

因此，设计振荡电路时不能一味追求降低驱动功率，而应该在低激励功率和足够振荡裕量之间取得平衡。

七、如何降低晶振的驱动功率？

如果实际测试发现晶振激励功率过高，可以从振荡电路参数入手进行调整。

1. 增加阻尼电阻

在振荡电路中增加适当的串联阻尼电阻，可以降低反相器输出端施加到晶体上的有效驱动，从而降低晶振激励功率。但阻尼电阻并不是越大越好。电阻过大可能导致振荡裕量下降；起振时间增加；极端温度条件下不起振；电路对晶振参数变化更加敏感。因此，应通过实际测试确定合适的阻尼电阻值。

2. 优化负载电容

振荡电路中的负载电容会影响晶振的工作状态和振荡频率。适当调整外部负载电容，可以改变振荡回路的电气参数，从而影响晶振实际获得的驱动功率。负载电容不仅影响激励功率，也会影响晶振的负载频率和起振特性。不能为了降低激励功率而盲目减小负载电容，应综合考虑：负载电容CL；起振裕量；ESR；振荡频率；驱动功率；MCU/RTC芯片的振荡电路要求。

KOAN晶振提供包括49U、49S、49M、SMD MHz晶体谐振器及32.768kHz音叉晶振在内的多种石英晶体产品，可根据工作频率、封装尺寸、负载电容、ESR、激励功率、工作温度和频率精度等参数进行选型。如需确认具体型号的激励功率、DLD、ESR或其他电气参数，建议结合实际应用电路与KOAN晶振产品规格书进行确认。
