音叉晶振:32.768kHz晶振原理、温度特性及使用注意事项

发布时间:2024-11-22 阅读次数:3505

音叉晶振是一种利用石英晶体压电效应产生稳定振荡频率的石英晶体元件,具有体积小、功耗低、频率稳定性较好等特点。其中,32.768kHz是音叉晶振最常见的工作频率。由于32.768kHz = 2¹⁵Hz,经过15级二分频后可以得到1Hz信号,因此特别适合用于实时时钟RTC、计时器和低功耗时钟电路。对于需要长期计时、低功耗运行的电子设备,32.768kHz音叉晶振是一种常见的时钟频率源。


音叉晶振广泛应用于:

实时时钟(RTC)

手表、电子钟及计时设备

手机及消费电子产品

电脑及周边设备

智能穿戴设备

工业自动化设备

仪器仪表

低功耗电子设备

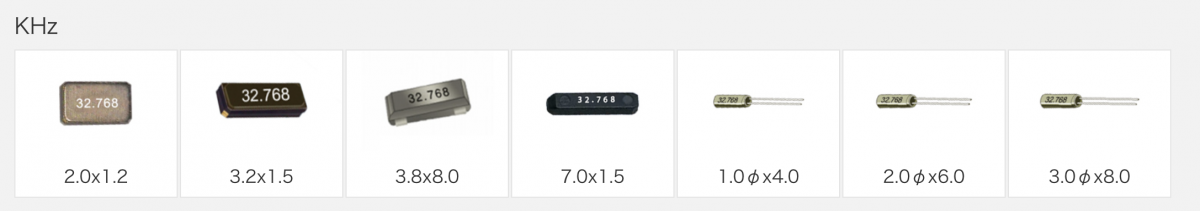

KOAN音叉晶振有哪些封装尺寸?

根据安装方式不同,音叉晶振主要可以分为圆柱直插型音叉晶振贴片型音叉晶振。KOAN晶振提供多种封装尺寸,以适应不同PCB空间和电路设计需求。

1. 直插式音叉晶振

常见尺寸包括:3 × 8 mm、2 × 6 mm、1 × 4 mm。直插式圆柱晶振具有结构成熟、应用广泛等特点,适用于传统PCB安装及部分空间受限的电子设备。


2. 贴片式音叉晶振

常见尺寸包括:2.0 × 1.2 mm、3.2 × 1.5 mm、3.8 × 8.0 mm、7.0 × 1.5 mm。贴片音叉晶振适合自动化SMT贴装,可满足现代电子产品对小型化和高密度PCB设计的需求。


音叉晶振的内部结构

音叉晶振主要由外壳、基座圈、引线、玻璃珠、音叉晶片和焊锡等部分组成。音叉晶片是音叉晶振实现稳定振荡的核心部件。石英晶片经过特定的切割和加工后形成音叉结构,通过压电效应实现机械振动与电信号之间的转换。

部件材料表面处理
外壳锌白铜(Nickel Silver)           镀镍(Ni)
基座圈可伐合金(Kovar)Sn + Cu
引线可伐合金(Kovar)Sn + Cu
玻璃珠玻璃(Glass)
音叉晶片           石英(SiO₂)Ag + Cr
焊锡SnAgCu



32.768kHz音叉晶振的温度特性

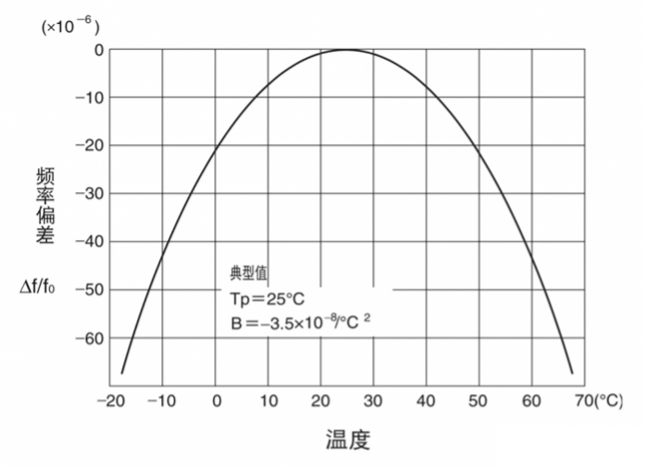

音叉晶振的频率会受到环境温度变化的影响。典型音叉晶体的频率-温度特性近似呈现以+25°C为中心的负二次曲线(抛物线)

也就是说,在接近+25°C时,晶振的频率偏差通常较小;当环境温度向更低或更高的方向变化时,频率稳定度会逐渐变差。因此,在设计32.768kHz晶振电路时,需要根据产品的实际使用环境选择合适的频率精度和工作温度范围。


典型频率温度特性近似公式

音叉晶体:Δf/f ≈ -0.035 ppm × (T - 25)²

贴片音叉晶体:Δf/f ≈ -0.04 ppm × (T - 25)²

需要注意的是,上述公式为典型的近似表达,实际频率温度特性会受到晶片切割、制造工艺及具体产品规格等因素影响。工程设计时,应以对应型号的实际规格书和测试数据为准。


圆柱音叉晶振使用注意事项

在32.768kHz音叉晶振的实际应用中,焊接方式、引脚加工、清洗条件、湿度以及激励功率都会影响晶振的可靠性和频率稳定性。


1. 焊接注意事项

音叉晶振内部晶片通常通过焊接结构固定在支架上。因此,在焊接过程中,如果温度过高或加热时间过长,可能对内部结构造成热损伤,并可能导致晶体等效串联电阻(ESR)增大,严重情况下还可能造成晶片损伤或开裂。手工焊接圆柱晶振时,应注意以下几点:

焊接点应尽量远离外壳与引线的连接位置。

避免直接将晶振金属外壳焊接到PCB焊盘上。

控制焊接温度和焊接时间,避免长时间局部加热。

如果产品设计需要将晶振外壳接地,可以采用U型短路卡等方式固定外壳,减少直接焊接带来的热冲击。


2. 引脚调整注意事项

圆柱晶振在安装过程中可能需要调整引脚间距。调整引脚时,建议:

轻轻固定晶振基座部位;

再对引脚进行弯曲或调整;

避免直接对晶振外壳或内部结构施加过大的机械应力;

弯曲引脚时,应保留约0.5mm的直线段,使其与外壳保持适当距离。

不建议反复弯折引脚,以降低机械应力对晶振内部结构造成影响的风险。


3. 超声波清洗注意事项

在PCB生产过程中,如果需要进行超声波清洗,应特别注意超声波频率。由于音叉晶振的典型工作频率为32.768kHz,在进行超声波清洗时,应避免使用接近32.768kHz的超声频率。如果超声波频率与晶振机械振动频率接近,可能产生较强的机械耦合或共振,从而增加晶振受到机械损伤的风险。因此,在使用超声波设备清洗PCB时,应确认超声波频率及清洗工艺是否适用于所使用的晶振型号。


4. 湿度对32.768kHz晶振的影响

环境湿度变化可能影响晶振及其外围振荡电路的电气参数。对于32.768kHz晶振电路而言,PCB表面的潮湿环境可能增加寄生电容,从而影响振荡电路的负载条件,并进一步造成频率偏移。在特定电路条件下,频率变化对杂散电容变化较为敏感。因此,在高湿度、高污染或户外应用环境中,应充分考虑PCB表面绝缘和防护问题。对于对频率精度要求较高的产品,可以根据实际应用环境采用三防漆(Conformal Coating)等防护措施,以降低湿气、污染物等因素对电路的影响。


5. 激励功率注意事项

音叉晶振属于低功耗晶体元件,对激励功率较为敏感。在设计32.768kHz振荡电路时,应合理控制晶振的激励功率(Drive Level),避免激励过大。一般情况下:建议激励功率控制在0.5µW以下,通常推荐约0.1µW。过大的激励功率可能导致晶振内部温升增加,并影响晶体的长期稳定性和可靠性。因此,在实际电路设计中,应根据晶振的规格书要求,通过调整振荡电路中的相关参数,使晶振工作在合适的激励功率范围内。


如何选择32.768kHz音叉晶振?

选择32.768kHz音叉晶振时,不应只关注频率,还需要综合考虑以下参数:

- 频率:32.768kHz是最常见的音叉晶振频率,但部分应用也可能需要其他频率规格

- 频率精度:如果晶振用于RTC或计时功能,需要根据产品允许的时间误差选择合适的初始频率精度。

- 工作温度:如果产品需要在较宽的温度范围内工作,应重点关注晶振的频率温度特性。

- 负载电容(CL):晶振需要与MCU、RTC IC或其他振荡电路配合工作。选择晶振时,应确认晶振的负载电容与芯片振荡电路相匹配。

- ESR:等效串联电阻(ESR)会影响振荡电路的起振能力。晶振选型时,应确认晶振ESR满足对应IC的要求。

- 激励功率:对于低功耗32.768kHz晶振,应确保实际工作激励功率不超过晶振规格要求。

- 封装尺寸:根据PCB空间和生产工艺,可以选择圆柱直插式或贴片式音叉晶振。


音叉晶振常见问题(FAQ)

Q1:为什么32.768kHz是音叉晶振最常见的频率?

32.768kHz等于2¹⁵Hz,通过15级二分频可以得到1Hz信号,因此非常适合用于RTC、电子钟、手表及各种计时电路,同时能够满足低功耗设计需求。


Q2:音叉晶振和普通石英晶振有什么区别?

两者都属于石英晶体元件,但音叉晶振通常采用音叉形晶片结构,常见工作频率为32.768kHz,具有低功耗的特点;普通石英晶振则常用于MHz级频率的时钟和通信电路。


Q3:32.768kHz晶振为什么温度变化后会产生频率偏差?

音叉晶体的振动特性会随着温度发生变化,其频率-温度曲线通常呈现以+25°C为中心的负二次曲线。因此,当环境温度偏离25°C时,频率偏差通常会增加。


Q4:32.768kHz晶振可以使用超声波清洗吗?

可以根据具体产品规格和清洗工艺进行评估,但应避免使用接近32.768kHz的超声波频率,以降低发生机械共振和晶体损伤的风险。


Q5:音叉晶振的激励功率应该是多少?

应以具体晶振型号规格书为准。对于常见32.768kHz音叉晶振,通常建议将激励功率控制在较低水平,例如0.1µW左右,并避免超过产品规定的最大激励功率。
