晶体Q值越高,说明振荡过程中能量损耗越小,通常有利于提高频率稳定性、降低相位噪声并改善长期老化性能。但晶体放到实际振荡电路后,负载电容、放大器损耗、PCB寄生参数等都会改变系统的实际品质因数,因此不能只看晶体本身的Q值,还需要关注振荡器工作状态下的在线Q值。
石英晶体利用压电效应产生机械谐振,其电气特性可以通过等效电路进行描述。晶体的动态支路通常由动态电感L1、动态电容C1和等效串联电阻R1组成,其中L1和C1主要反映晶体的机械振动特性,R1则反映机械摩擦、电极损耗以及材料内部损耗等能量损失。从定义上看,Q值可以理解为振荡系统储存能量与每个周期损耗能量之间的关系。对于晶体串联谐振支路,可以近似表示为:

R1越小,Q值越高。高Q值意味着晶体振荡时“损失的能量更少”,因此更容易维持稳定的谐振状态。
对于晶体振荡器而言,高Q值通常有利于提高频率稳定性和抗干扰能力。由于高Q晶体在谐振过程中储存的能量更多,外部噪声对其振荡相位和频率的扰动相对较小,因此能够获得更纯净、更稳定的频率信号。较低的能量损耗也意味着振荡回路不需要持续补充大量能量,有利于降低驱动压力。
在实际应用中,高Q值通常与较好的频率稳定性、较低的相位噪声以及较好的长期稳定性相关。Q值并不是决定晶振性能的唯一参数。晶体切型、负载电容、驱动功率、振荡器结构、电源噪声以及PCB设计等因素,同样会影响最终的频率性能。

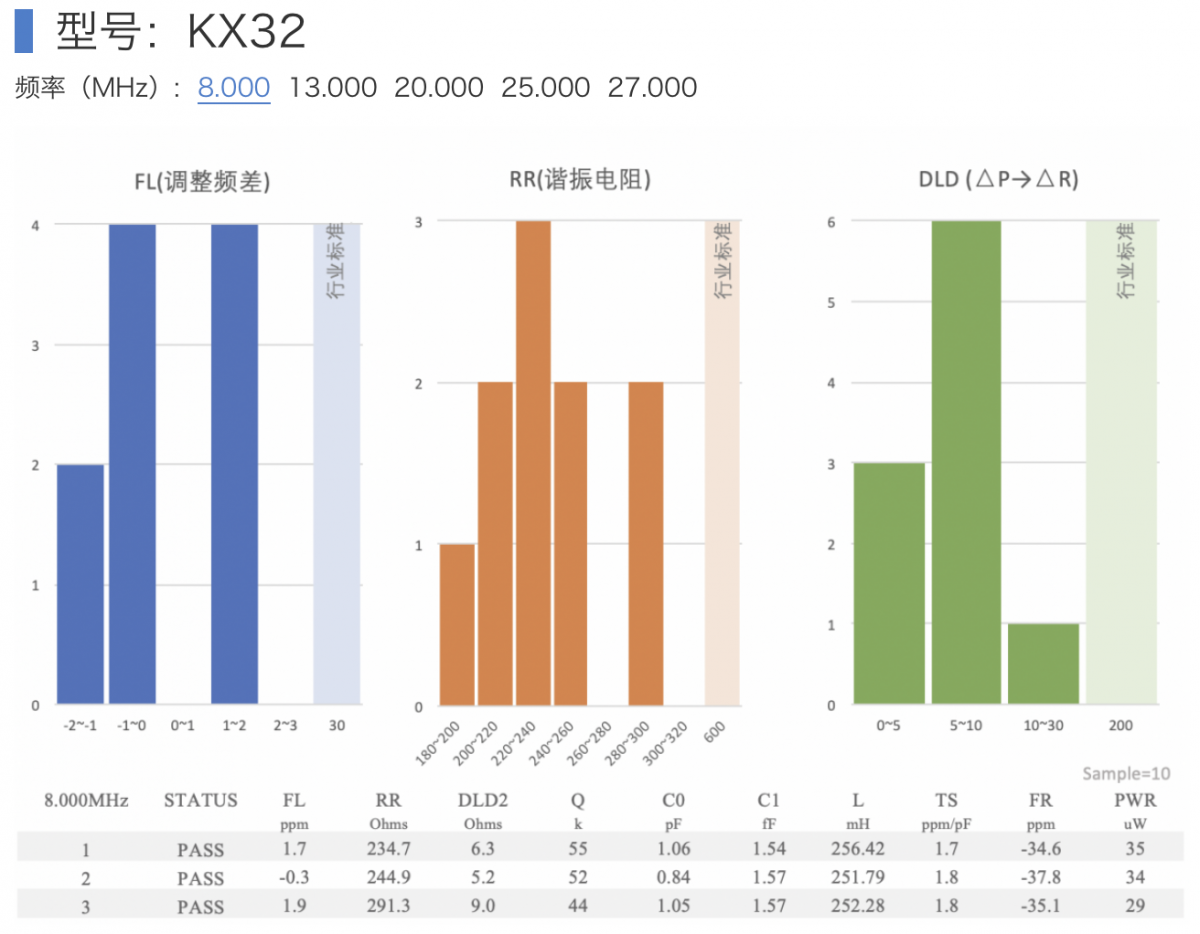

为了进一步了解Q值与晶体损耗之间的关系,我们对实际量产晶体进行了测试。以KOAN无源晶体KX32(3.2×2.5mm封装)、8MHz为例,在相同测试条件下对10颗样品进行测量,实测品质因数Q值主要分布在44k~55k之间。

与此同时,对应的谐振电阻RR维持在数百欧姆。这一测试结果说明,在小型化封装条件下,晶体依然能够保持较低的等效损耗。而从Q值与R1的关系来看,较低的谐振电阻也是获得较高Q值的重要基础。实际Q值会受到测试频率、测试方法以及晶体工作状态等因素影响,因此不同型号、不同频率和不同测试条件下的Q值不能简单直接比较。
晶体规格书中的Q值通常是在特定测试条件下得到的晶体参数。但晶体一旦接入MCU、振荡器IC或其他振荡电路,就不再处于理想测试环境。实际电路中的放大器损耗、负载电容、PCB走线、封装寄生参数以及电源噪声等因素,都会改变振荡回路的能量分布和损耗情况。因此,实际工作状态下的振荡系统所表现出的品质因数,与晶体单独测试得到的Q值并不完全相同。真正影响系统振荡性能的,是晶体与外部振荡电路共同形成的整体状态,也就是通常所说的在线Q值。
负载电容CL是晶体应用中非常重要的参数。它一方面决定晶体实际工作频率,另一方面也会改变振荡回路中的能量分布,因此会影响振荡器的实际工作状态。在实际设计中,负载电容并不是越大越好,也不是越小越好。
负载电容过大:可能导致起振速度下降、驱动要求增加,同时晶体的频率拉动能力减小;
负载电容过小:可能使振荡回路对寄生参数和外部噪声更加敏感,造成频率偏差和一致性问题。
因此,工程设计时应首先参考MCU或振荡器芯片推荐的负载电容范围,再根据晶体规格书中的CL参数选择C1、C2。对于无源晶体,还需要综合考虑PCB寄生电容:
CL ≈ (C1 × C2)/(C1 + C2) + Cstray
其中Cstray包括芯片引脚、PCB走线、封装以及周围结构产生的寄生电容。
从频域来看,理想振荡器的输出应该集中在一个非常窄的频率范围内。但实际系统中始终存在电源噪声、器件噪声、热噪声以及电路本身产生的随机扰动,这些噪声会不断改变振荡信号的相位,最终表现为载波两侧的相位噪声。高Q振荡系统具有更强的能量储存能力,外部噪声对振荡相位的扰动相对较小,因此通常可以获得更好的相位噪声性能。晶体Q值决定了振荡系统能够达到的性能基础,而在线Q值则更加接近实际产品最终表现。即使选择了一颗高Q晶体,如果振荡电路损耗较大、负载电容匹配不合理,或者PCB寄生参数控制不好,最终晶振的相位噪声性能仍然可能受到限制。
晶体Q值是晶体的基础参数;在线Q值是晶体进入实际振荡系统后的综合表现。高Q晶体能够为振荡器提供良好的基础,但最终的频率稳定性、相位噪声和起振性能,还取决于晶体与振荡器电路之间的匹配。在晶振选型时,不应只关注频率和负载电容,还需要综合考虑谐振电阻RR、驱动能力、振荡裕量、相位噪声、PCB寄生参数以及实际工作温度范围。
在高稳定度时钟、通信设备、工业控制以及高速数字系统中,晶体Q值和实际振荡性能都是选型的重要参考因素。KOAN晶振提供无源晶体、时钟振荡器、TCXO、VCXO、OCXO等多种晶体器件,可根据不同频率、封装、输出方式、稳定度及相位噪声要求提供相应的晶振方案。若您需要针对具体应用进行晶振选型或振荡电路匹配,欢迎联系我们,KOAN将为您提供专业的技术支持。
