晶振正常使用时并不容易损坏，实际调试中如果晶振没有输出，大概率是电路没有满足起振条件，而不是晶振本身损坏。无源晶振尤其容易受到负载电容、ESR、起振裕量、PCB寄生电容以及MCU驱动能力等因素影响，可能出现不起振、启动慢或频率异常；有源晶振则应优先检查供电、使能状态和输出负载。只有在外围电路和工作条件均正常、排除上述因素后仍无法正常工作，才更有必要怀疑晶振本体损坏。

无源晶振为什么容易被误判为“坏了”？

无源晶振本质上是石英谐振器，本身没有独立的振荡和输出电路，需要依靠MCU或其他芯片内部的振荡电路才能工作。因此，它对外围电路的匹配程度比较敏感。以下问题都可能造成“不起振”：

负载电容选择不合适；

MCU振荡器驱动能力不足；

起振裕量不足；

PCB走线过长；

焊盘或走线产生较大的寄生电容；

电源噪声或外部干扰影响振荡回路；

晶振与MCU型号或振荡电路不匹配。

因此，晶振不起振不等于晶振损坏。如果更换一颗晶振后恢复工作，也不能直接证明原来的晶振一定损坏，因为新晶振的ESR、负载电容或其他参数可能刚好更适合当前电路。

有源晶振出现异常，应该检查什么？

有源晶振内部集成了振荡电路、放大电路和输出缓冲电路，正常供电后可以直接输出时钟信号。如果有源晶振没有输出，建议优先检查：

1、供电电压是否正常：确认VCC是否处于规格范围内，并检查电源纹波和瞬态变化。

2、使能状态是否正确：OE、ST等控制引脚的电平是否符合规格书要求。

3、输出负载是否匹配：过大的负载可能造成输出幅度下降或信号质量异常。

4、输出端是否存在时钟波形：使用示波器观察实际输出，而不是仅通过系统是否运行来判断晶振是否工作。

5、考虑器件损坏：排除外围条件后，再通过更换同规格器件进行交叉验证。

晶振不起振和晶振损坏怎么区分？

需要判断振荡条件是否成立。

无源晶振：观察晶振两端是否存在正常的振荡波形，检查负载电容、ESR、驱动能力、起振裕量以及PCB布局。如果没有振荡，需要进一步判断是振荡器没有提供足够的负阻，还是晶振本身存在异常。

有源晶振：检查电源、使能和输出端。有源晶振在供电和控制正常的情况下，如果输出端始终没有正常时钟信号，才需要进一步怀疑器件本身。

示波器探头本身也会增加额外负载，特别是在无源晶振的晶体两端直接测量时，可能改变原有振荡条件。因此测试时应尽量使用合适的探头和测试方法，避免因为测量动作本身导致振荡异常。

电路设计不足会放大不起振的问题

很多实际项目中的晶振异常，并不是某一个参数单独造成的，而是多个因素叠加。例如，晶振的负载电容已经偏大，同时PCB走线较长、寄生电容较高，再叠加MCU振荡器驱动能力不足，就可能导致起振时间明显增加，甚至完全无法起振。晶振选型不能只看频率和尺寸。还需要结合ESR、负载电容、驱动功率、工作温度范围以及MCU内部振荡器的实际能力进行匹配。

晶振真的损坏，通常有哪些原因？

晶振虽然没有机械运动部件，但石英晶体及其封装仍可能受到外部因素影响。比较典型的情况包括：

受到超过规格的机械冲击或跌落；

焊接温度或焊接时间超出器件允许范围；

过大的驱动功率造成晶体过驱动；

长期处于超规格温度环境；

封装受到污染、受潮或机械应力影响；

有源晶振受到过压、反接或ESD冲击。

晶振异常的推荐排查顺序

实际调试时，可以按照以下思路逐步排查：

无源晶振：MCU供电 → 振荡器配置 → 晶振型号 → ESR → 负载电容 → 起振裕量 → PCB布局 → 寄生电容 → 振荡波形 → 更换晶振

有源晶振：VCC → GND → OE/ST状态 → 输出负载 → 输出波形 → PCB连接 → 更换晶振

KOAN晶振

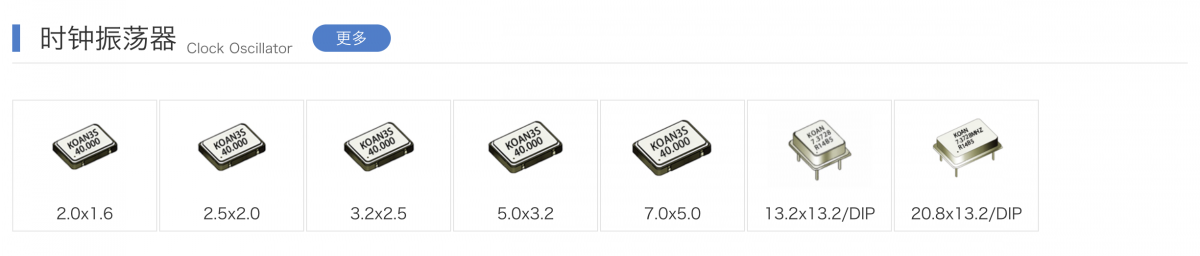

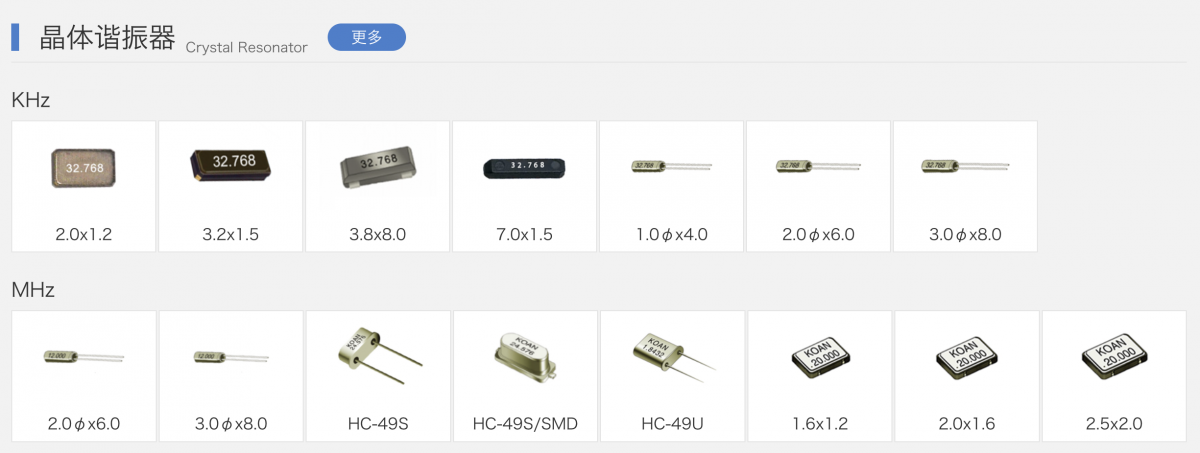

晶振能否稳定工作，不仅取决于器件本身，还与振荡电路、负载条件、PCB布局及实际工作环境密切相关。KOAN晶振提供无源晶振和有源晶振，覆盖多种规格尺寸，可根据不同应用场景提供相应的晶振选型与技术支持。如果您在实际项目中遇到晶振不起振、频率偏差、启动异常或时钟不稳定等问题，欢迎联系KOAN，我们可以结合具体电路参数和应用条件协助分析，帮助工程师更快区分是晶振选型问题、外围电路问题，还是器件本身异常。
