石英晶体是现代电子设备中最重要的基础元器件之一。从智能手机、单片机、工业控制，到5G通信、汽车电子、医疗设备，几乎所有电子产品都需要稳定的时钟信号。

根据产品结构和功能的不同，晶振可分为石英晶体谐振器（Crystal Resonator）和晶体振荡器（Crystal Oscillator）两大类。其中，晶体振荡器又可进一步细分为普通时钟振荡器（XO）、温补晶振（TCXO）、压控晶振（VCXO）和恒温晶振（OCXO）。本文将介绍各类晶振的特点及应用场景。

石英晶体谐振器（Crystal Resonator）

石英晶体谐振器通常被称为无源晶振。它本身只是一个石英谐振器，并不能直接输出时钟信号，需要依靠MCU、RTC或其他振荡电路才能起振，因此属于被动器件。无源晶振具有结构简单、成本低、功耗低等特点，是目前电子产品中应用最广泛的时钟元件。常见应用包括：MCU、单片机、RTC实时时钟、工业控制、消费电子、通信设备、仪器仪表等。目前主流封装既包括HC-49等传统DIP封装，也包括1.6×1.2mm、2.0×1.6mm、3.2×2.5mm等SMD封装。

时钟振荡器（Clock Oscillator，XO）

时钟振荡器通常称为有源晶振。它内部集成了石英晶体、振荡电路及驱动电路，只需提供电源即可直接输出稳定的时钟信号，无需外部振荡电路。相比无源晶振，XO具有起振速度快、输出驱动能力强、抗干扰能力好、频率稳定性更高等优势。

常见输出方式包括CMOS、LVDS、LVPECL、HCSL及正弦波输出，可满足不同数字系统和高速接口需求。XO广泛应用于计算机、工业自动化、网络通信、医疗设备及各类数字系统。

温补晶振（TCXO）

TCXO（Temperature Compensated Crystal Oscillator）是在普通XO基础上增加温度补偿电路。普通晶振会随着环境温度变化产生频率漂移，而TCXO能够实时补偿这种变化，使输出频率在较宽温度范围内保持稳定。因此，TCXO特别适用于GNSS/GPS定位、无线通信、基站设备、无人机、便携式仪器、高精度RTC。目前工业级TCXO在-40℃～+85℃范围内，频率稳定度可达到±0.5ppm、±1ppm甚至更高精度。

压控晶振（VCXO）

VCXO（Voltage Controlled Crystal Oscillator）可以通过控制端输入电压微调输出频率。它通常具有±50ppm至±200ppm左右的调节范围，可与PLL锁相环配合，实现时钟同步和频率校准。VCXO主要特点包括可连续调节频率、相位噪声低、抖动小、易于实现时钟同步。

广泛应用于：通信设备、数据中心、光通信、视频同步、网络交换机、测试测量设备等领域。

恒温晶振（OCXO）

OCXO（Oven Controlled Crystal Oscillator）属于高稳定度晶振。它采用恒温槽技术，将石英晶体保持在恒定温度附近工作，从而最大限度降低环境温度变化带来的频率漂移。与其他类型相比，OCXO具有极高的频率稳定度、极低老化率、优异的短期稳定度、低相位噪声等优势。

常用于通信基站、卫星通信、雷达系统、航空航天、时间频率基准、精密测试仪器等领域。由于需要加热恒温槽，OCXO通常功耗较高、体积较大，启动后需要数分钟进入稳定状态。

如何选择合适的晶振？

不同类型晶振适用于不同应用场景。

- 如果产品采用MCU或RTC内部振荡器，希望兼顾成本与功耗，通常选择无源晶振即可。

- 如果需要直接输出稳定时钟信号，并希望减少外围电路设计，可选择普通XO。

- 当设备工作环境温度变化较大，并对频率稳定性有较高要求时，TCXO是更合适的选择。

- 对于需要时钟同步、频率微调或PLL应用，则通常采用VCXO。

- 如果系统属于高精度通信、频率基准或测试测量设备，对稳定度和相位噪声要求极高，则应选择OCXO。

KOAN晶振产品系列

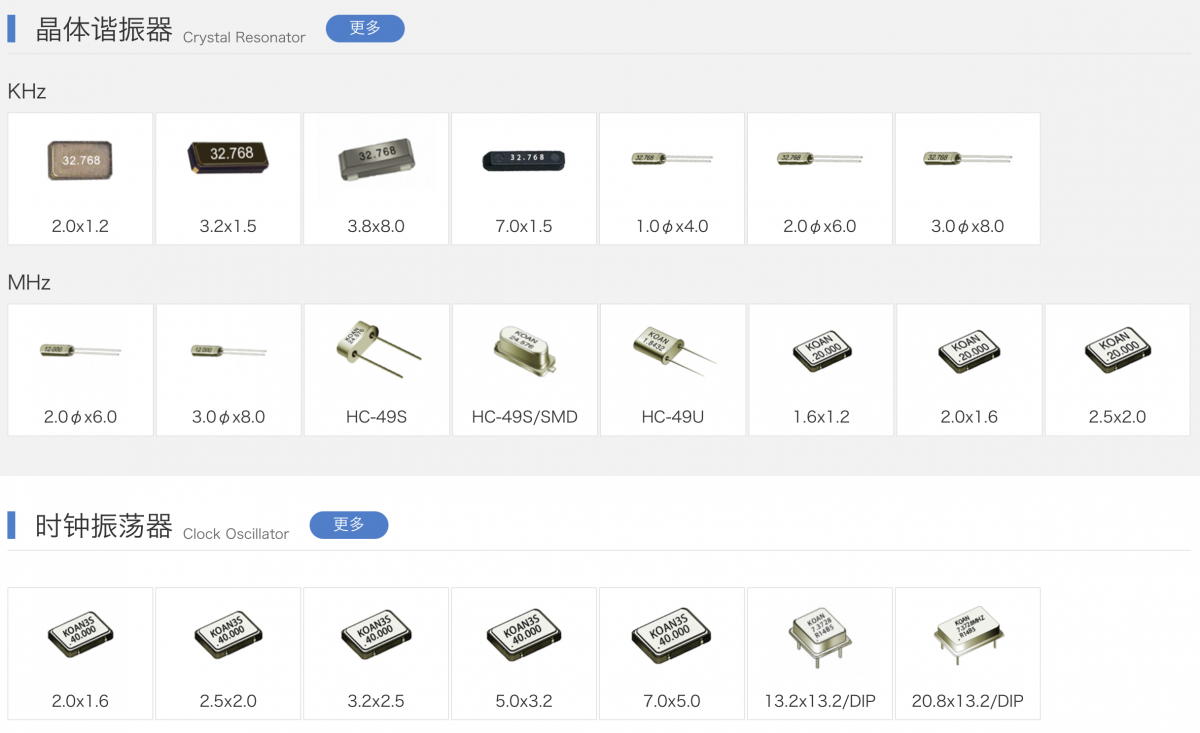

KOAN专注于石英晶体谐振器和晶体振荡器的研发与应用支持，产品涵盖无源晶振、时钟振荡器（XO）、温补晶振（TCXO）、压控晶振（VCXO）及恒温晶振（OCXO）等系列，同时提供低相位噪声、低抖动、差分输出、可编程、高频及多种封装规格，可满足工业控制、通信设备、汽车电子、消费电子及精密仪器等不同领域的时钟设计需求。
