无源晶振（Crystal Resonator）广泛应用于MCU、RTC、通信设备、工业控制等电子系统。相比有源晶振（Crystal Oscillator），无源晶振本身不包含振荡电路，需要依靠MCU或专用振荡器内部电路才能正常工作，因此对外围电路设计更加敏感。实际开发过程中，很多工程师都会遇到以下问题：

晶振不起振；

振荡频率偏差较大；

工作一段时间后突然停振；

更换批次后部分产品无法启动；

RTC计时不准确。

这些问题并不一定都是晶体本身质量导致，也可能与负载电容、驱动功率、PCB布局或焊接工艺有关。下面介绍几种最常见的问题及排查方法。

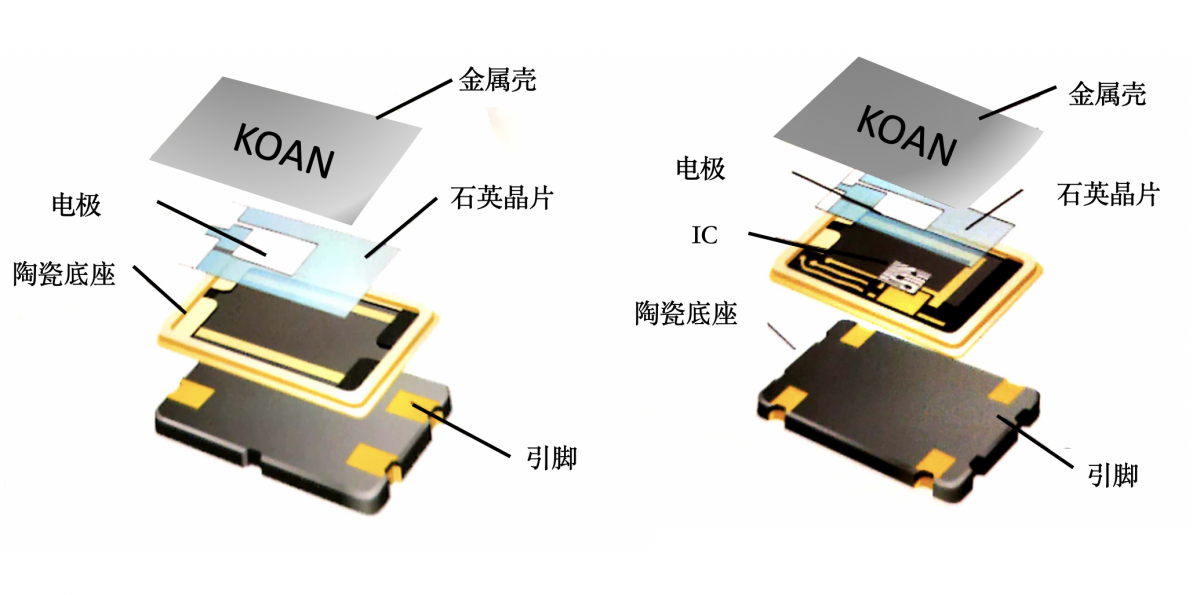

无源晶振与有源晶振有什么区别？

无源晶振（Crystal Resonator）本质上是一种石英晶体谐振器，仅提供稳定的谐振特性，本身不能输出时钟信号，需要外部振荡电路（如MCU内部的Pierce振荡器）才能起振。有源晶振（Crystal Oscillator）内部已经集成振荡器电路，只需提供电源即可直接输出稳定时钟信号，对外围电路依赖较小，抗干扰能力也更强。

无源晶振具有成本低、功耗低等优势，但电路设计要求更高，更容易受到外围参数影响。

一、负载电容匹配不当导致频率偏差

这是最常见的问题之一。并联谐振晶体都对应一个标称负载电容（CL），如果实际负载电容与标称值不一致，输出频率就会发生偏移。实际负载电容不仅包括外部两个匹配电容（C1、C2），还包括：MCU输入电容、PCB寄生电容、晶体封装寄生参数。

通常可近似表示为：CL ≈ (C1 × C2) / (C1 + C2) + Cstray。在晶体选型时，应根据MCU推荐的负载电容选择对应规格，并结合PCB寄生电容进行匹配设计。

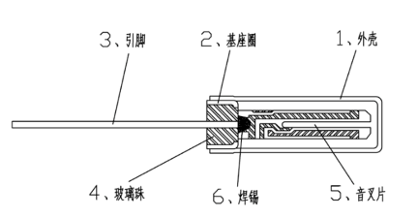

二、修改圆柱晶体引脚需要注意什么？

对于圆柱封装（如3×8 mm、2×6 mm）晶体，有时需要调整引脚形状以适配安装位置。

需要注意的是：不要直接拉扯或强行弯折靠近玻璃密封的位置，否则可能导致玻璃珠产生裂纹，使封装气密性下降，最终影响晶体性能甚至导致失效。正确做法是在靠近外壳的位置固定引脚，再对需要弯折的位置进行调整，并尽量保留约0.5 mm以上的直线段，避免应力直接作用于玻璃密封区域。

三、焊接不当可能导致晶振停振

石英晶体属于机械谐振器件，焊接过程中如果温度过高或受力过大，都可能造成内部晶片损伤。严重时会立即停振；更常见的是形成"潜在损伤"，产品出厂测试正常，但经过一段时间运行后出现停振或频率漂移。

常见焊接方式包括：手工焊接、回流焊、波峰焊（主要用于插件产品）。手工焊接一般建议控制焊接时间和温度，避免长时间高温加热晶体外壳。

四、晶振不起振如何排查？

晶振不起振并不一定意味着晶体损坏。建议按照以下顺序检查：

- 确认晶体型号是否正确，包括频率、负载电容以及串联/并联谐振方式是否符合MCU要求。

- 检查外围电路，包括匹配电容、PCB布线以及接地是否合理。

- 检查MCU振荡器驱动能力是否满足晶体要求，驱动功率过低可能无法起振，过高则可能导致长期可靠性下降。

如果更换新的晶体后能够恢复正常，则可以进一步分析是否存在器件损坏或批次异常。

五、为什么工作一段时间后才停振？

这种情况通常比完全不起振更复杂。如果只是个别产品出现停振，可能与运输、焊接应力或个别器件损伤有关。如果整批产品都出现类似现象，则需要重点检查：

晶体驱动功率是否过大；

PCB机械应力是否过高；

焊接工艺是否稳定；

是否存在负载电容设计错误；

晶体是否长期工作在超过规格的环境温度或激励功率下。

必要时，可通过交叉替换晶体、测量驱动电平或联系供应商进行失效分析，进一步确认故障原因。

如何减少晶振相关问题？

在产品设计阶段，建议重点关注以下几点：

根据MCU推荐值选择正确的负载电容CL。

保持晶体与MCU距离尽量靠近，缩短走线长度。

减少PCB寄生电容和噪声干扰。

控制焊接温度及焊接时间，避免机械应力。

选择符合应用环境要求的晶体规格，包括频率、公差、温度稳定度和ESR等参数。

良好的器件选型与电路设计，往往比后期排查故障更重要。
