石英晶体谐振器之所以能够提供稳定的时钟信号，很大程度上取决于它的品质因数。Q值用于衡量晶体在振荡过程中储存能量与损耗能量之间的比例。简单来说，Q值越高，晶体每个振荡周期损失的能量越少，振荡越稳定，频率越准确。因此，Q值也是评价石英晶体性能的重要指标之一，在通信设备、工业控制、汽车电子、医疗设备及高精度测量仪器中十分重要。

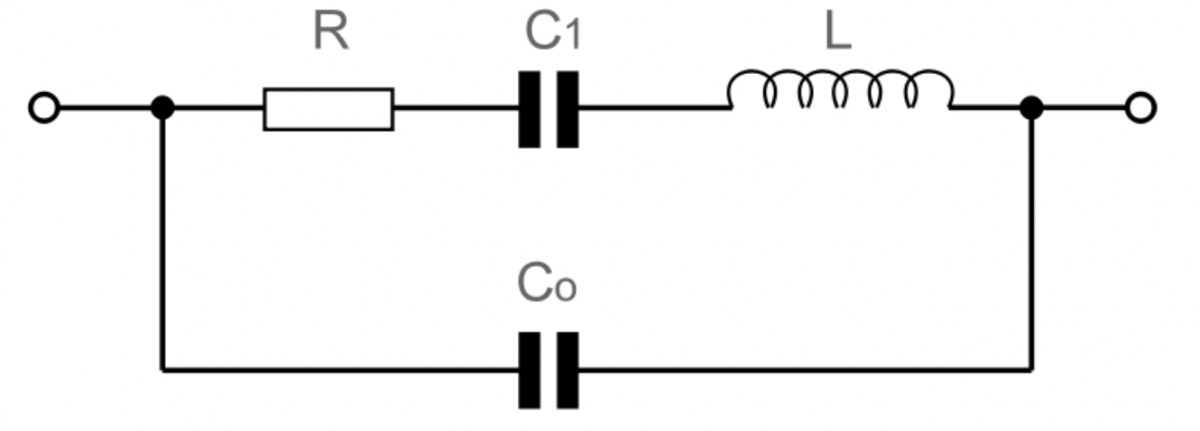

石英晶体的等效电路

石英晶体虽然属于机械谐振器，但在电路设计中通常采用等效电路进行分析。

其等效模型主要由四个参数组成：

C0：晶体两电极形成的寄生电容

C1：反映晶体机械振动能力

L1：表示晶片机械振动的惯性

R1（ESR）：表示振荡过程中的能量损耗，其中R1与Q值关系最为密切。

Q值如何计算？

晶体品质因数通常可表示为：Q = 2πfL1 / R1。其中：f工作频率、L1动态电感、R1（ESR）等效串联电阻。

公式中可以看出，ESR越小，Q值越高；Q值越高，能量损耗越低；振荡更加稳定。因此，高品质晶体通常都具有较低的ESR和较高的Q值。

为什么Q值越高越好？

高Q值意味着晶体具有更好的谐振特性，在实际应用中具有多方面优势。

- Q值越高，频率稳定性越好。晶体受到温度、电源或负载变化时，频率变化通常更小。

- 高Q值有助于降低相位噪声（Phase Noise）和时钟抖动（Jitter），因此广泛应用于通信基站、GPS、射频系统、高速网络设备等对时钟质量要求较高的场景。

- 高Q值还能改善长期稳定性，降低晶振老化速度，提高产品的一致性和可靠性。

需要注意的是，Q值并不是越高越容易起振。由于高Q值晶体谐振峰更尖锐，因此对振荡电路的设计、负载电容匹配及负性阻抗要求也更高。

在线Q值是什么？

晶体规格书中的Q值通常是在实验条件下测得。当晶体安装到实际振荡电路后，由于外围器件、PCB寄生参数以及IC输入输出特性的影响，实际工作的Q值会下降，这就是工程师常说的在线Q值（Loaded Q）。在线Q值更能反映晶振在真实应用环境中的工作性能。如果外围电路设计不合理，即使晶体本身Q值很高，也可能出现：

起振困难

频率偏移

相位噪声增加

温漂变大

长期稳定性下降

因此，在晶振设计中，不仅要关注晶体本身的性能，也需要合理设计外围振荡电路。

Q值与负载电容（CL）的关系

负载电容（Load Capacitance，CL）是影响晶振性能的重要参数之一。当负载电容发生变化时，在线Q值也会发生变化，因此在晶振设计时需要综合考虑频率调整范围、起振能力和长期稳定性。

通常情况下：

- 较大的负载电容（CL）可以提高在线Q值，使晶振长期稳定性更好、老化率更低，但频率调整范围较小，对振荡器设计要求更高。

- 较小的负载电容（CL）可以进行频率微调，更容易达到目标频率，但在线Q值相对较低，长期频率稳定性可能受到一定影响。

因此，在设计MCU、FPGA、RTC或通信设备时，应优先参考芯片厂商推荐的CL参数，避免因负载电容选择不当导致频率误差或起振异常。

KOAN晶振Q值实例

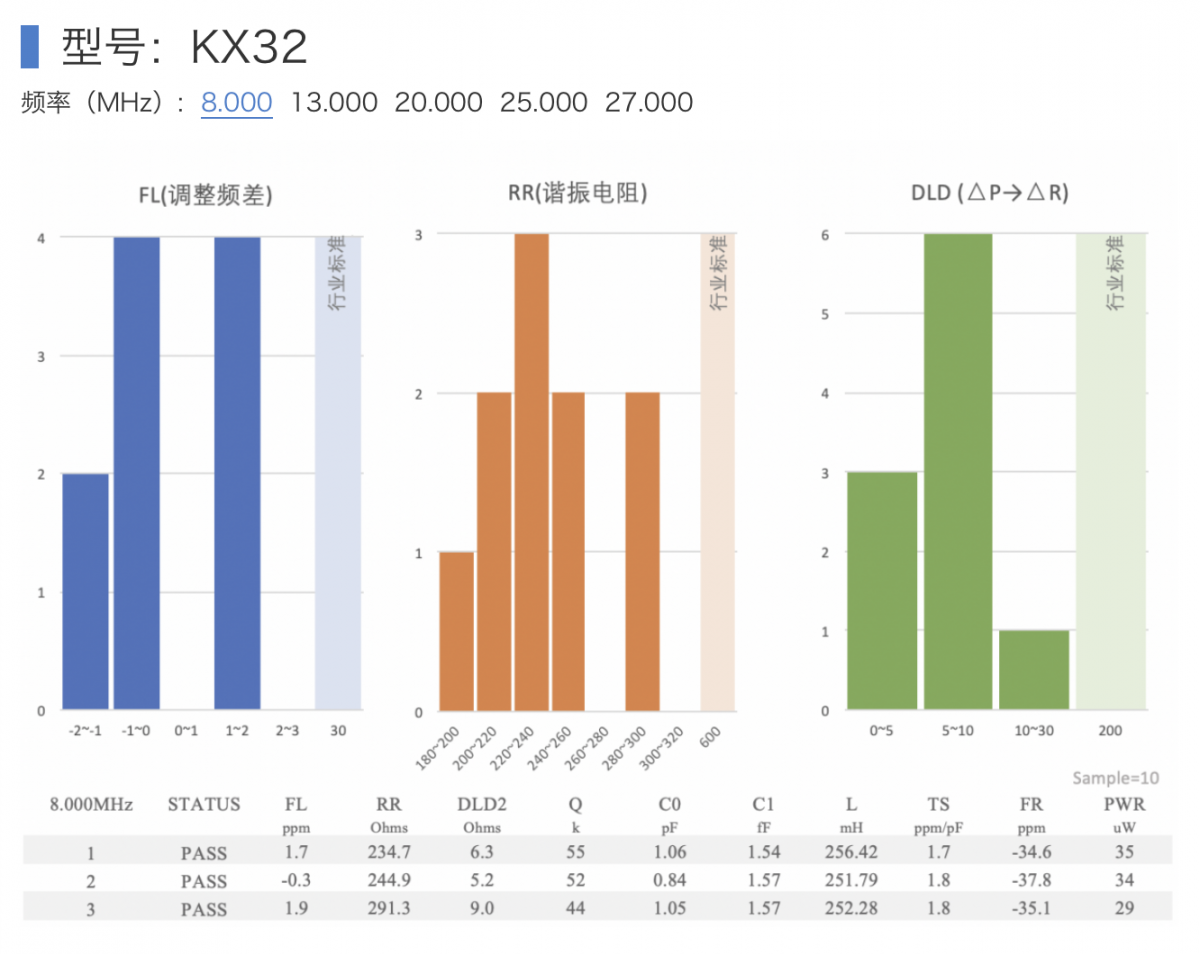

以KOAN KX32（3.2 × 2.5 mm，8 MHz石英晶体谐振器）为例，产品实测Q值约为50,000。

较高的Q值能够带来：

更好的频率稳定性

更低的相位噪声

更小的频率漂移

更好的长期可靠性

不同频率、尺寸和晶片切型的产品，其Q值会有所不同，因此选型时应综合考虑应用需求，而不能仅以Q值作为唯一评价指标。

如何提高晶振Q值？

Q值主要由晶片材料、切割工艺、加工精度和封装工艺决定，用户通常无法直接改变晶体本身的Q值，但可以通过合理设计提高实际应用性能。建议如下：

选择低ESR、高Q值的石英晶体；

按照芯片推荐值选择负载电容CL；

优化PCB布局，减少寄生电容和噪声干扰；

合理控制驱动电平；

保证振荡电路具有足够的负性阻抗。

品质因数Q值是衡量石英晶体谐振器性能的重要参数，它直接反映晶体在振荡过程中的能量损耗水平。一般来说，Q值越高，频率稳定性越好，相位噪声越低，长期可靠性也越高。

在实际应用中，晶体性能不仅取决于Q值，还受到ESR、负载电容CL、驱动电平、PCB设计以及外围振荡电路等因素的共同影响。只有合理选型并优化电路设计，才能充分发挥石英晶体的性能，为电子设备提供稳定可靠的时钟信号。KOAN提供多系列石英晶体谐振器及晶体振荡器产品，并可根据客户应用需求提供晶振选型、电路匹配及技术支持服务。
