石英晶体谐振器和晶体振荡器广泛应用于消费电子、工业控制、汽车电子、通信设备、医疗设备以及物联网产品中。随着电子产品不断向小型化、高性能方向发展，晶振封装尺寸也在持续缩小，以满足更高的集成度和更紧凑的PCB设计需求。晶振主要分为SMD贴片晶振和DIP插件晶振两大类。不同封装尺寸在频率范围、功耗、性能以及应用场景方面各有特点。本文将介绍市场上常见的晶振封装规格，并分析其适用范围，为产品选型提供参考。

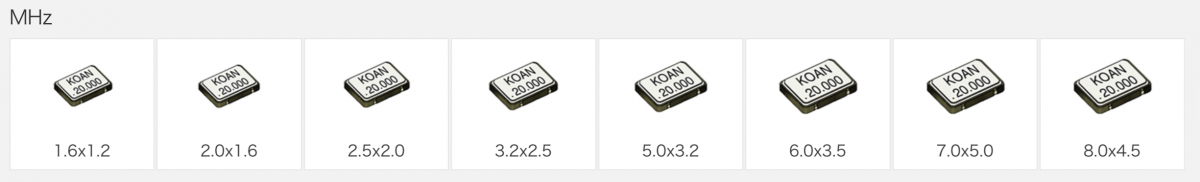

SMD贴片晶振尺寸

贴片晶振因体积小、自动化生产效率高、可靠性好，已经成为目前电子产品设计的主流选择。

SMD1612（1.6 × 1.2 mm）

1612是目前应用较多的超小型封装之一，适用于智能穿戴设备、无线通信模块、蓝牙产品、物联网终端等空间受限的设计。KOAN KX16石英晶体谐振器频率范围为24MHz～54MHz，可提供8～32pF多种负载电容选择。KT16CS温补晶振（TCXO）采用削峰正弦波输出，支持13MHz～52MHz频率范围，可选择1.8V或2.5V工作电压，适用于对频率稳定度要求较高的便携式设备。

SMD2016（2.0 × 1.6 mm）

2016封装兼顾尺寸和性能，在智能终端、工业控制和通信模块中应用十分广泛。KOAN KX20无源晶振支持20MHz～54MHz；KS20时钟振荡器频率范围覆盖1MHz～54MHz，可选择1.8V～3.3V供电；KT20CS温补晶振支持10MHz～52MHz，并可根据型号提供压控功能VCTCXO。

SMD2520（2.5 × 2.0 mm）

2520封装兼顾体积、性能和成本，是消费电子及工业产品常见规格之一。KOAN产品包括KX25石英晶体谐振器、KS25时钟振荡器、KV25压控晶振（VCXO）、KT25CS温补晶振，以及低抖动振荡器、LVDS/HCSL差分晶振等产品，可满足高速数字通信及高稳定时钟应用需求。

SMD3225（3.2 × 2.5 mm）

3225是目前市场应用最广泛的晶振封装之一，也是很多MCU、FPGA、通信设备和工业控制产品的标准尺寸。除了普通石英晶体和时钟振荡器外，3225系列还提供RTC晶振、低抖动晶振、差分晶振、可编程晶振、高精度TCXO、VCXO等多种产品，覆盖从消费电子到高端通信设备的应用需求。

SMD5032（5.0 × 3.2 mm）

5032封装具有较好的机械强度和电气性能，是工业控制、网络通信、安防设备和医疗电子中长期使用的主流规格之一。

SMD6035（6.0 × 3.5 mm）

6035曾是较为常见的封装规格，但随着电子产品不断小型化，目前市场需求已经明显下降，大多数厂商已逐步停止新产品开发和量产。

SMD7050（7.0 × 5.0 mm）

7050属于大尺寸贴片封装，具有优良的稳定性和较高的输出能力，广泛应用于工业设备、通信基站、测试仪器及网络设备。KOAN提供普通晶振、低相位噪声晶振、差分晶振、VCXO、TCXO、OCXO等多种7050系列产品，可满足不同精度及输出方式需求。

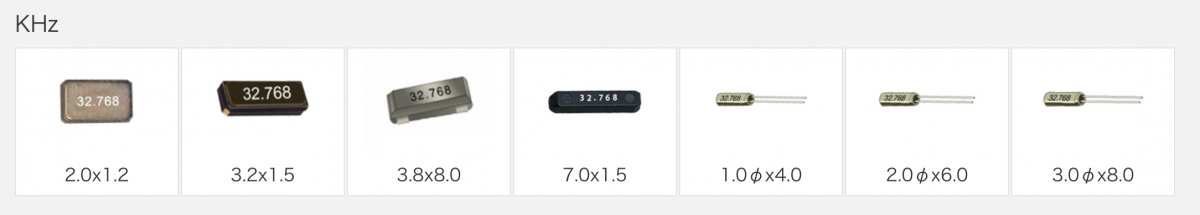

常见32.768kHz晶振封装

32.768kHz音叉晶体（Tuning Fork Crystal）主要用于RTC实时时钟电路，具有超低功耗特点。常见贴片封装包括：KX2012（2.0 × 1.2 mm）、KX3215（3.2 × 1.5 mm）、KX3880（3.8 × 8.0 mm）、KX7015（7.0 × 1.5 mm）。这些产品广泛应用于智能手表、仪器仪表、智能电表、物联网设备、医疗电子及各类低功耗产品。

DIP插件晶振尺寸

虽然贴片封装已经成为市场主流，但插件晶振由于焊接牢固、可靠性高、易于维护，在工业设备、实验仪器以及部分传统电子产品中仍具有重要应用价值。

DIP08 / DIP14：DIP封装主要应用于时钟振荡器、压控晶振（VCXO）以及温补晶振（TCXO）。KOAN产品包括KS08、KS14时钟振荡器，KV08、KV14压控晶振，以及KT14系列温补晶振，可广泛应用于工业自动化、通信设备及测试仪器。

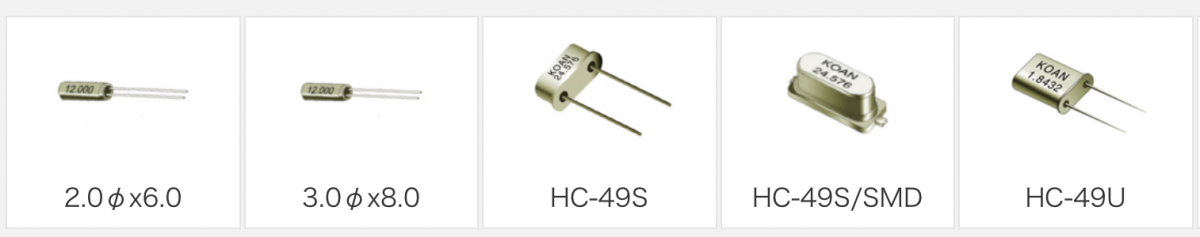

HC-49系列和圆柱晶振

HC-49是最经典的石英晶体封装之一，目前仍广泛用于开发板、电源、电机控制、仪器仪表及工业设备。常见型号包括：

- HC-49S：约10.5 × 3.5 × 3.8 mm，频率范围3.5MHz～80MHz；

- HC-49SMD：由HC-49S改良而来，适用于SMT自动贴装，因此也被称为"假贴片晶振"；

- HC-49U：尺寸略大，频率范围可覆盖1.8MHz～210MHz，适用于更宽频率应用。

圆柱晶振具有结构简单、成本较低等特点，主要应用于RTC时钟、遥控器、小型控制板等产品。常见规格包括：

- 1.0 × 4.0 mm圆柱晶体主要提供32.768kHz时钟晶振；

- 2.0 × 6.0 mm封装既可提供25kHz～200kHz低频产品，也可提供12MHz～30MHz高频产品；

- 3.0 × 8.0 mm封装可覆盖25kHz～200kHz及4MHz～40MHz等频率范围，适用于工业设备及传统电子产品。

如何选择合适的晶振尺寸？

晶振封装尺寸并不是越小越好，而应综合考虑PCB空间、频率要求、功耗、稳定度、成本以及应用环境。对于便携式电子产品、智能穿戴和无线模块，通常优先选择1612、2016或2520等小型封装，以节省PCB面积；工业控制、通信设备及汽车电子则更倾向于3225、5032和7050等稳定性更高的规格；而传统工业设备、实验仪器及开发板仍广泛使用HC-49和DIP封装。

此外，还应结合频率范围、负载电容（CL）、频率精度（Tolerance）、温度稳定度（Frequency Stability）、ESR、输出方式（CMOS、LVDS、HCSL、LVPECL等）以及工作电压等参数进行综合选型。

KOAN提供完整的石英晶体谐振器、时钟振荡器、低抖动晶振、差分晶振、VCXO、TCXO、OCXO及定制频率解决方案，覆盖从32.768kHz RTC晶振到高频通信晶振的多种封装规格，可根据客户应用需求提供专业的晶振选型和技术支持。
