在选择石英晶体谐振器时，除了频率、封装、频率精度以及温度稳定性之外，负载电容也是一个非常重要的参数。

KX50-32.000-F-10

KX50-32.000-F-16

两款晶体的频率、尺寸以及其他参数都可以满足应用需求，那么为什么还要区分10pF和16pF呢？不同的负载电容选择，会影响晶振的起振速度、频率调整能力、频率稳定性以及相位噪声表现。因此，负载电容并不是越大越好，也不是越小越好，而是需要根据应用需求进行平衡选择。

什么是晶振负载电容CL？

石英晶体谐振器本身具有固定的谐振特性，但是当晶体连接到实际振荡电路中时，外围电容会影响晶体实际工作频率。这个由振荡电路提供给晶体的等效电容，被称为负载电容（CL）。在并联谐振电路中，晶体的实际频率是在指定负载电容条件下测量得到的。因此，晶体规格书中的频率参数通常会标注对应的CL值，例如：

CL=8pF；

CL=10pF；

CL=12.5pF；

CL=16pF；

CL=20pF。

如果实际电路中的负载条件与晶体规格书不一致，就会造成频率偏移。

负载电容对晶振起振时间的影响

晶振是否能够快速启动，与振荡电路提供的负阻抗有关。晶体起振时间公式如下：

（公式1）

其中：Lm表示晶体动态电感；Rm表示晶体动态电阻；Rn表示振荡电路提供的负电阻。从公式可以看出，负阻抗越大，晶振达到稳定振荡所需要的时间越短。

晶体谐振器负电阻计算公式如下：

（公式2）

其中：gm表示振荡器跨导；f表示晶体共振频率；CL表示负载电容。由公式2可以看出：负载电容CL越小，负电阻Rn越大。

结合公式1：

负电阻Rn越大 → 起振时间越短

因此可以得到：负载电容较小，晶振负电阻较高，起振速度更快。

这也是为什么一些低功耗MCU应用，会倾向选择较小CL值晶体，以提高启动可靠性。

负载电容对频率稳定性的影响

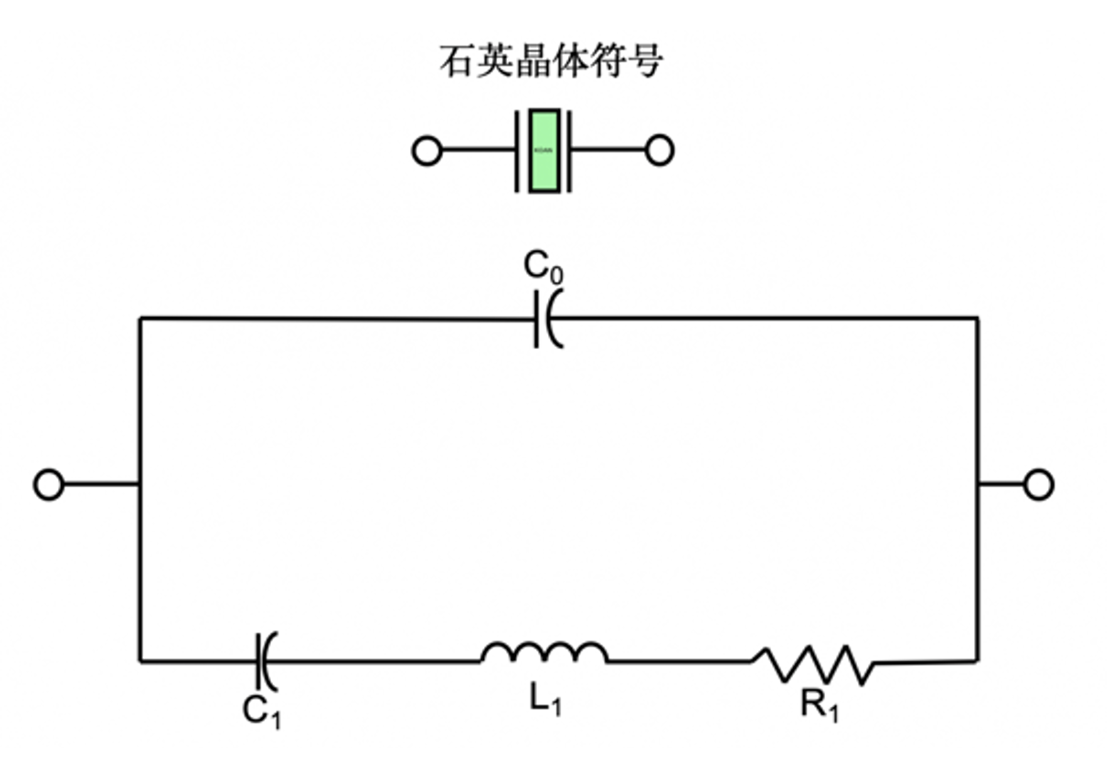

KOAN晶体谐振器的等效电路主要由以下几个参数组成：

其中静态电容C0；动态电容C1；谐振电阻R1；动态电感L1。

（公式3）

晶体的频率变化与负载电容存在一定关系。其频率偏移公式如下：

（公式4）

由公式4可知：当负载电容CL较大时，静态电容C0变化对于晶体频率的影响会降低。因此负载电容较大，频率稳定性更好。尤其是在远端频率偏移以及长期稳定性方面，大CL值通常具有更好的表现。

负载电容大和负载电容小有什么区别？

负载电容较大

优势：

晶体在线Q值较高；

频率稳定性较好；

远端相位噪声表现较好；

对寄生参数变化不敏感。

但是，负载电容过大也会带来一些问题：

振荡电路负担增加；

晶振启动时间变长；

频率调整范围减小；

可能难以调整到目标频率。

负载电容较小

优势：

负电阻更高；

起振速度更快；

容易达到标称频率；

对低功耗MCU更加友好。

但是：

静态电容C0变化对频率影响更明显；

频率稳定性相对降低；

远端相位噪声表现可能较差。

负载电容和相位噪声有什么关系？

晶振短期稳定性通常通过相位噪声（Phase Noise）和抖动（Jitter）衡量。负载电容选择会影响晶体在线Q值。一般情况下较大的负载电容，可能提高在线Q值；改善远端相位噪声。较小的负载电容：改善近端相位噪声；提高起振速度。因此，在设计高速通信、高精度时钟系统时，需要根据应用需求进行选择。

晶振负载电容如何正确选择？

在实际应用中，不能单纯根据晶振规格书选择CL值，而需要综合考虑整个振荡系统。

设计时建议：

首先确认芯片规格书推荐的晶体负载条件；

根据PCB布局估算寄生电容；

测试晶振负阻裕量；

验证实际输出频率；

根据应用需求平衡启动速度和频率稳定性。

较小的负载电容可以提高负电阻，使晶振更容易启动，同时提高频率调整能力。较大的负载电容可以提升在线Q值，提高频率稳定性，并改善部分相位噪声表现。因此，在晶振选型过程中，负载电容不是简单选择最大或最小，而是需要根据系统对启动速度、频率精度、稳定性以及噪声性能的要求进行综合匹配。KOAN凯擎提供多种负载电容选择的石英晶体谐振器产品，并支持晶振选型、电路匹配以及应用测试，帮助客户获得稳定可靠的时钟解决方案。
