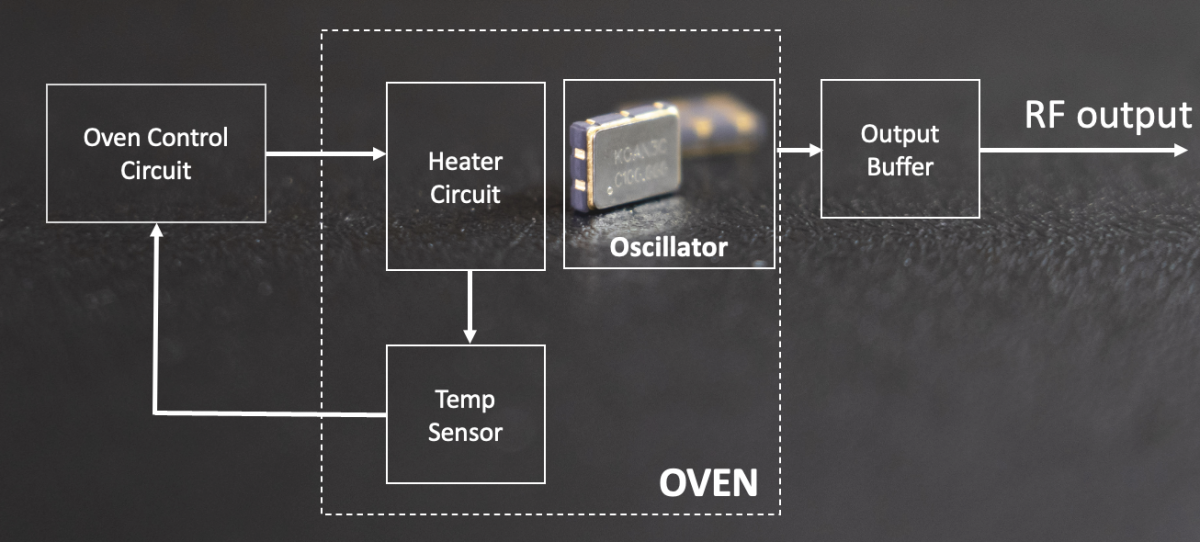

恒温晶体振荡器（OCXO，Oven Controlled Crystal Oscillator）是目前稳定度最高的石英晶体振荡器之一，广泛应用于卫星通信、5G基站、雷达、导航、测试测量、频率基准等高精度领域。OCXO之所以能够获得极高的频率稳定度，不仅依赖恒温控制电路，更重要的是采用了SC Cut（Stress Compensated Cut，应力补偿切割）石英晶片。

SC切晶片相比常见的AT切晶片有哪些优势？为什么高端OCXO几乎都采用SC Cut？

什么是SC Cut石英晶体？

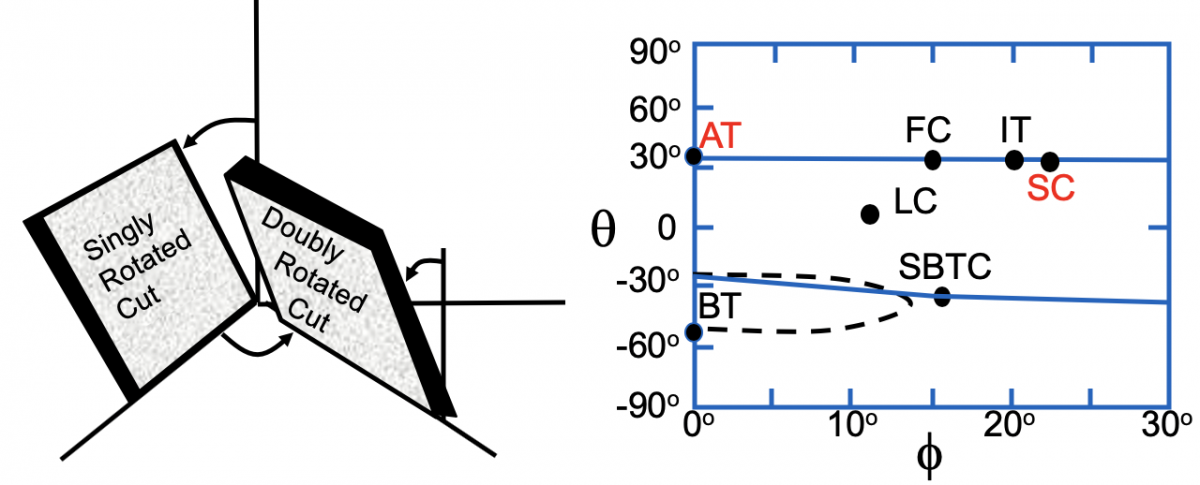

SC Cut全称Stress Compensated Cut（应力补偿切割），是在AT切割基础上进一步发展的双旋转切割方式。SC Cut采用两个旋转角度进行切割，其典型切割角约为：

第一旋转角约21.93°

第二旋转角约34.11°

这种特殊的切割方式能够显著降低晶体对应力和温度变化的敏感度，因此成为高稳定度恒温晶振最常采用的晶片类型。

SC Cut为什么适合OCXO？

相比AT Cut，SC Cut最大的优势在于能够同时改善长期稳定度和短期稳定度。

1. 开机稳定速度更快

OCXO需要将晶体加热至恒定工作温度后才能达到最佳性能。SC Cut晶片对应力和温度变化更加稳定，因此在升温过程中频率变化更小，更容易快速进入稳定工作状态，有利于缩短预热后的稳定时间。

2. 振幅效应更小

当晶体驱动功率增加时，晶体频率会发生轻微变化，这种现象称为振幅频率效应（Amplitude-Frequency Effect）。SC Cut的振幅效应通常仅为AT Cut的一半左右，因此能够承受更高的驱动电平，而不会明显影响频率稳定性。更高的驱动功率还能进一步改善振荡器的信噪比，有助于降低噪声水平。

3. 老化率更低

晶振长期工作过程中，频率会随着时间缓慢漂移，这就是老化（Aging）。影响老化的主要因素包括：

晶体内部应力释放

材料质量迁移

封装应力变化

由于SC Cut晶片内部残余应力较低，应力释放速度更慢，因此长期频率漂移明显小于普通AT Cut晶体，更适合作为长期频率基准。

4. 更低的相位噪声

SC Cut也是低相位噪声OCXO的重要基础。由于其机械稳定性更高、应力敏感度更低，在近端偏移频率处能够获得更低的相位噪声，同时较高的驱动能力还能改善远端噪声性能，因此广泛用于低相噪频率源设计。对于雷达、卫星通信、频率合成器以及高精度测量设备而言，SC Cut具有明显优势。

什么是长期频率稳定度？

长期频率稳定度描述的是晶振经过数月甚至数年工作后，频率随时间发生的缓慢漂移，也称为老化率（Aging）。影响长期稳定度的主要因素包括：

晶体内部应力释放

封装材料变化

晶体材料迁移

长时间工作环境

为了降低老化率，高品质OCXO通常会对晶片进行预老化处理，使晶体在出厂前趋于稳定，从而减少后期频率漂移。

什么是短期频率稳定度？

短期频率稳定度反映的是晶振在极短时间内的频率波动。影响短期稳定度的主要因素是各种噪声，包括：

热噪声

闪烁噪声（1/f Noise）

放大器噪声

振荡器噪声

短期稳定度通常采用以下参数进行评价：

相位噪声（Phase Noise）：频域指标，单位为dBc/Hz。

抖动（Jitter）：时域指标，单位通常为ps或fs。

二者分别从频域和时域描述同一种频率稳定性，可根据具体应用需求进行选择。

SC Cut与AT Cut如何选择？

对于普通工业电子、消费电子以及嵌入式控制系统，AT Cut晶体已经能够满足绝大多数应用需求，具有成本低、频率范围广、应用成熟等优势。而对于需要极高频率稳定度和低相位噪声的应用，例如卫星通信、导航系统、雷达设备、精密测试仪器、频率标准源及高端通信设备，则更适合采用SC Cut晶片配合OCXO设计，以获得更优异的长期稳定度、短期稳定度和环境适应能力。
