石英晶振是电子设备中最常见的频率基准元件，广泛应用于消费电子、工业控制、通信设备、汽车电子及物联网等领域。根据是否具备温度补偿功能，常见产品可分为普通晶振（Crystal / Clock Oscillator）和温补晶振（TCXO）。很多工程师在产品设计时都会遇到这样的问题：普通晶振已经能够正常工作，为什么还需要使用温补晶振？两者究竟有哪些区别？本文将从工作原理、性能参数和应用场景三个方面进行介绍。

什么是普通晶振？

普通晶振通常包括无源晶体谐振器（Crystal Resonator）和普通时钟振荡器（Clock Oscillator）。无源晶体（KX系列）本身不能产生振荡，需要依靠外部振荡电路（如MCU内部皮尔斯振荡器）才能输出稳定频率；有源晶振（KS系列）内部集成了振荡电路，上电即可输出稳定的时钟信号，具有启动快、抗干扰能力强、受外围电路影响小等特点。普通晶振结构简单、成本较低，可满足大多数消费电子及工业产品的时钟需求，但其频率会随着环境温度变化而发生一定漂移。

什么是温补晶振（TCXO）？

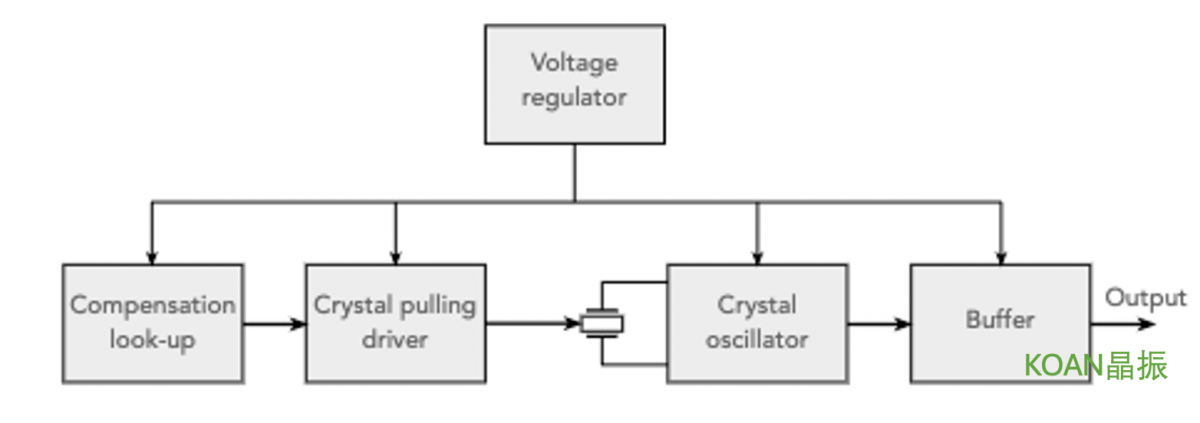

温补晶振（Temperature Compensated Crystal Oscillator，TCXO）是在普通振荡器基础上增加温度补偿电路，通过实时修正晶体因温度变化产生的频率偏移，使输出频率保持更高的稳定性。

根据补偿方式不同，TCXO主要可分为三种类型：

直接补偿：采用热敏电阻及阻容网络组成补偿电路，当温度变化时，通过改变补偿电路参数来修正晶体频率漂移。该方案电路简单、成本较低，但一般难以实现±1ppm以内的高精度。

模拟补偿：利用模拟温度检测及补偿电路实时调整振荡频率，能够实现约±0.5ppm级别的频率稳定度，广泛应用于通信及定位设备。

数字补偿：数字TCXO利用温度传感器、A/D转换器及数字补偿算法，根据实时温度自动调整振荡频率，可获得更高精度和更好的温度特性，适用于高端通信、卫星导航及测试测量设备。

普通晶振与温补晶振有哪些区别？

温度稳定度

这是两者最大的区别。普通晶振的温度稳定度通常为±10ppm～±100ppm；TCXO则可达到±0.5ppm～±3ppm，在宽温环境下仍能保持较高的频率精度。

输出方式

普通晶振根据产品不同，可输出正弦波（Crystal）或CMOS方波（Clock Oscillator）。TCXO则可提供更多输出方式，包括CMOS、LVDS、True Sine以及Clipped Sine（削峰正弦波），满足不同系统接口需求。

电路复杂度

普通晶振结构简单、成本低、功耗较低。TCXO内部增加温度补偿电路，因此成本略高，但能够显著提升频率稳定性。

应用领域

普通晶振主要应用于消费电子、工业控制、智能家居、电脑外设、仪器仪表及一般控制系统。TCXO则广泛应用于GPS/GNSS定位、5G通信、无线基站、移动通信设备、野外测量、精密仪器及各种对频率稳定度要求较高的场合。

TCXO常见工作频率

目前市场上常见的TCXO频率包括：10MHz、12.288MHz、16.32MHz、16.368MHz、16.369MHz、16.8MHz、19.2MHz、20MHz、24MHz、26MHz、28.8MHz、30.72MHz、32MHz、50MHz、52MHz。

其中：

19.2MHz、26MHz广泛应用于无线通信模块；

30.72MHz是4G/5G通信系统常用参考时钟；

10MHz常用于测试测量及频率基准设备；

32MHz、50MHz则广泛应用于工业控制及高速数字系统。

32.768kHz温补晶振的优势

除MHz系列产品外，32.768kHz低频TCXO近年来也越来越受到可穿戴设备、RTC时钟及物联网终端的关注。

以KOAN低功耗KT3225系列为例，其典型工作电流可低至：

0.79μA @1.8V

1.05μA @2.5V

1.25μA @3.0V

1.37μA @3.3V

2.05μA @5.0V

在保证高频率稳定度的同时，能够兼顾超低功耗，非常适合电池供电产品。

如何选择普通晶振还是TCXO？

如果产品工作环境较稳定，对频率精度要求一般，例如家电、消费电子、普通工业控制等应用，普通晶振即可满足需求，具有成本低、设计简单等优势。如果设备需要在较宽温度范围内保持稳定频率，或者涉及无线通信、GNSS定位、5G网络、精密测量等应用，则建议选择TCXO，以获得更好的频率稳定度和系统性能。

KOAN温补晶振产品

KOAN提供完整的TCXO产品系列，涵盖32.768kHz低频温补晶振及MHz高频温补晶振，支持多种封装尺寸，包括1612、2016、2520、3225、5032、7050及DIP封装，可提供CMOS、LVDS、True Sine、Clipped Sine等多种输出方式，并支持1.8V、2.5V、3.3V及5.0V工作电压。产品广泛应用于5G通信、GNSS定位、工业自动化、测试测量、智能仪表、物联网及高精度时钟系统，可根据不同应用提供频率、稳定度、工作温度及封装等多种配置方案。
