石英晶体振荡器（Crystal Oscillator）不仅需要提供稳定的时钟信号，在实际电子设备应用中，还需要根据系统需求实现时钟控制和功耗管理。因此，许多有源晶振会增加控制功能，例如Output Enable（OE，输出使能）、Enable/Disable（E/D，使能/关闭）、Standby（ST，待机）以及Power Down（PD，掉电）。

这些功能虽然都可以控制晶振的工作状态，但其内部工作机制并不相同。在进行晶振选型时，需要根据系统对响应速度、功耗以及时钟连续性的要求进行选择。不同晶振厂家的引脚定义可能存在差异，具体功能需要参考对应产品规格书。

一、Output Enable（OE）输出使能功能

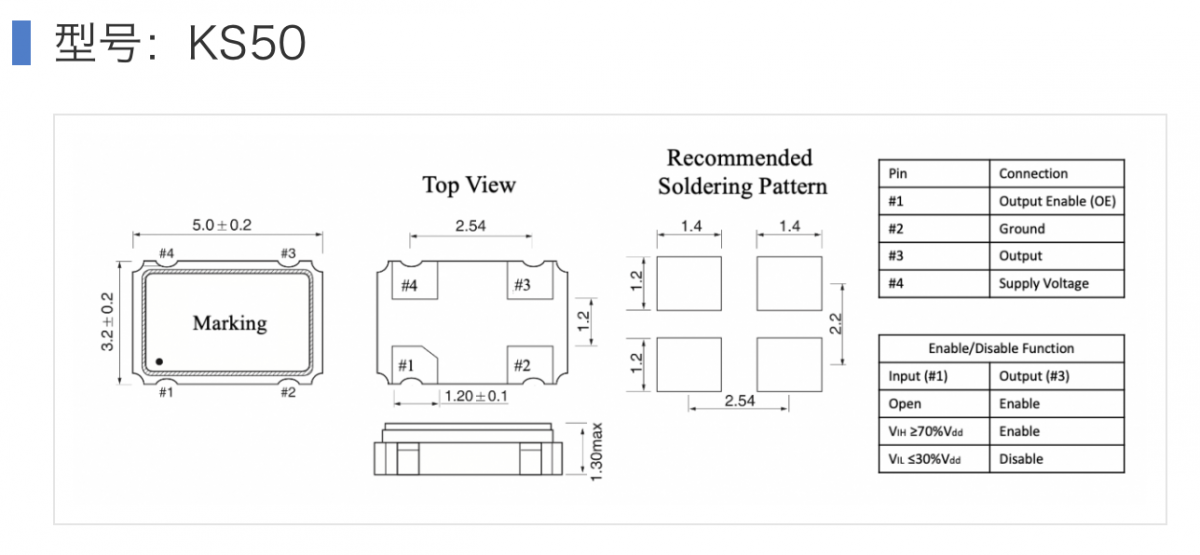

以KOAN KS50系列时钟振荡器为例，引脚1定义为OE控制端，引脚3为时钟输出端。

OE功能主要用于控制晶振输出状态，而不是关闭晶振内部振荡电路。简单来说，当OE端处于有效状态时，晶振正常输出时钟信号；当OE端被关闭时，输出端进入高阻抗状态（High Impedance，Hi-Z），从而停止向后级电路提供时钟信号。

二、OE功能的工作原理

具有OE功能的晶振通常采用三态输出结构（Tri-state Output）。当OE端输入高逻辑电平时，Output Enable被激活，输出端正常输出时钟信号。当OE端输入低逻辑电平时，Output Disable被激活，输出端进入高阻抗状态。高阻抗状态类似于将输出端从系统电路中断开，使其他器件不会接收到该时钟信号。

三、OE模式下晶振是否停止振荡？

当晶振进入OE关闭状态时，内部振荡电路仍然保持工作状态，石英晶体仍然持续振动，只是输出缓冲电路停止工作。在OE模式下，晶振内部继续振荡、输出端没有时钟信号、电源输入电流基本保持不变。由于晶振无需重新启动，因此恢复输出速度非常快。

这种方式适合对时钟响应速度要求较高的应用，例如通信设备、高速处理系统、FPGA以及多时钟切换系统。如果系统不需要三态控制功能，一般可以将OE引脚连接到VCC，使晶振保持持续输出。部分型号允许OE悬空使用，但需要根据具体规格书确认。

四、Standby（ST）待机功能

Standby（ST）或Power Down（PD）功能主要用于降低系统功耗。与OE不同，ST不仅关闭输出信号，同时会关闭晶振内部部分工作电路，使振荡器进入低功耗状态。

五、ST功能的工作原理

当ST功能被激活后，晶振内部振荡电路停止工作，输出信号停止，同时电源输入电流会明显降低。因此，ST模式最大的优势是节省功耗。对于电池供电设备或者长时间处于待机状态的电子产品，ST功能能够有效延长设备运行时间。

六、ST模式恢复需要重新起振

由于ST模式关闭了内部振荡电路，当重新开启晶振时，需要重新建立振荡状态。晶振恢复工作通常需要一定的启动时间（Start-up Time），一般约为3ms～10ms，具体时间取决于晶振型号、电源电压以及外围电路设计。因此，如果系统要求快速恢复时钟信号，ST模式可能会产生一定延迟。

七、OE和ST的应用区别

OE和ST虽然都可以控制晶振状态，但设计目的不同。OE主要用于控制时钟输出。例如，在复杂电子系统中，多个模块可能共用同一个时钟源。当某个模块暂时不需要时，可以通过OE关闭该模块接收到的时钟信号，而晶振本身仍然保持运行状态。ST主要用于降低功耗。例如，在智能穿戴设备、无线传感器以及电池供电系统中，设备大部分时间处于待机状态，通过ST关闭晶振，可以减少电池消耗。

因此：

- 如果系统更关注响应速度和时钟连续性，优先考虑OE功能；

- 如果系统更关注低功耗设计，优先考虑ST功能。

八、如何选择晶振控制功能？

在晶振选型过程中，需要综合考虑设备的工作模式。对于高速通信设备、数据处理设备以及需要快速唤醒的系统，晶振启动时间会直接影响系统响应速度，此时OE功能通常更加合适。对于低功耗物联网设备、便携式设备以及电池供电产品，降低待机电流更加重要，ST功能能够帮助系统减少能源消耗。在实际应用中，也需要结合主控芯片、时钟管理方案以及系统工作周期进行选择。

九、KOAN晶振应用建议

KOAN晶振提供多种带控制功能的石英晶体振荡器产品，可根据客户系统需求选择OE或ST功能。

OE功能适用于需要快速控制时钟输出的应用场景；

ST功能适用于需要降低待机功耗的应用场景。

正确选择晶振控制方式，可以在保证系统稳定性的同时，实现更好的功耗管理和工作效率。
